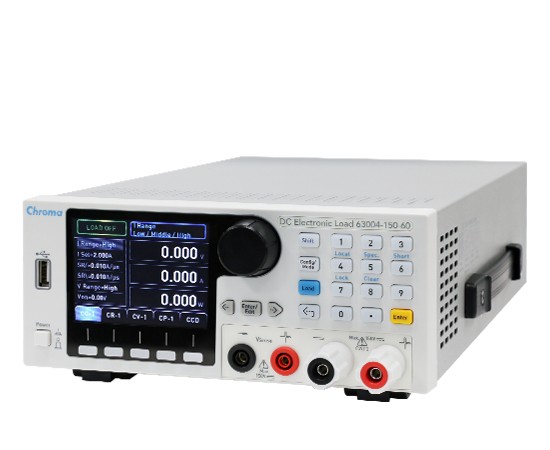

可编程直流电子负载 PROGRAMMABLE DC ELECTRONIC LOAD MODEL 63000系列

63000系列直流电子负载，主要是切换式电源供应器、A/D电源供应器、功率电子组件、适配器、3C用电池、充电器及一些电力电子组件等产品测试使用。大350W的额定功率，适合各种小功率电源产品的测试。

63000系列的操作电压为150V，功率范围为250W与350W、单一台的大电流可达60A。桌上型的电子负载体积小、重量轻、方便移动，适合研发与验证单位使用。

全系列的型号，皆搭配独特的使用者自定义波形(UDW)，可模拟真实的电流波形以满足电源测试的需求。再者，亦提供了100组的储存功能，并可随时呼叫使用者所储存的设定值。在自动化的测试上，此储存、呼叫的功能可缩短测试时间。在量测方面，63000系列亦提供高精准的量测功能，实时且精准的电压、电流量测，每个型号都具备三个档位；此外，短路测试是电源测试的必要测试项目之一，63000系列提供的短路仿真功

能，能有效解决电源测试及自动化测试的应用需求。

透过前面板的LCD显示器及旋钮，即可在63000系列电子负载上做简易的操作与设定，更能透过Ethernet、USB和GPIB等接口进行远程有线或无线的控制。

内建的PWM风扇转速控制可减少风扇所造成的噪音。63000系列还具有过电流、过功率、过温度的保护功能及过电压与正负极反向的告警机制，可大幅提高产品可靠性，是工程测试及自动测试系统整合得以信赖的产品。

基本负载应用

动态负载

• 动态负载可编程的参数：电流高/低准位、T1/T2、爬升率/下降率与执行次数
• 执行次数的设定范围为1 ～ 65,535
• 150V机种的电流爬升小反应时间为20μs
• 适合应用于测试D/D转换器测试
• 单一脉冲电流负载设定执行次数为一次时，可进行单一脉冲电流拉载，适合测试电池的瞬间大电流耐受程度。

定阻抗模式 (CZ Mode) (Available in May, 2018)

高精准度量测三档位

• 高、中、低三个负载操作文件位与量测档位
• 电压、电流、功率的量测规格分别为
  • 电压0.02%+0.02%F.S.
  • 电流0.05%+0.05%F.S.
  • 功率0.1%+0.1%F.S.

用户自定义波形功能(UDW) (Available in May, 2018)

传统拉载任意电流波形的方式需经由DAQ卡或任意波形产生器将电流波形送给电子负载进行拉载；创新的使用者自定义波形方式是将电流波形储存在内建的闪存(Flash)，可储存10组电流波形，高可达150万个波形点数，拉载实际电流的同时，亦提供拉载过程中所发生大峰值电压的正负值，大大节省以示波器确认电压峰值的时间。

电池放电测试 (Available in May, 2018)

• 三种放电模式 : 定电流、定电阻与定功率模式
• 设定截止电压与停止时间(1秒～100,000秒)，让电子负载能正确的停止拉载，确保电池不因过度放电而损坏
• 测量电池的放电电量(WH、AH)与总放电时间
• 亦可应用于超电容的放电时间测试和其他相同应用等

计算电池放电电量 (WH & AH)

可编程负载时序功能

模拟各种不同的真实拉载状况，小时序时间为100μs。以下为一般常见的编程时序应用。

1. 电池放电及其他应用(笔记本电脑、电动汽车和电动机车)，模拟各种不同的动态拉载电流波形。

2. 切换式电源供应器混合负载调变。

100组时序

自定义快捷键设计

• 五组自行定义的常用快捷键
• 快速进入所需要的操作模式

过电流与过功率测试 (Available in May, 2018)

• 设定步阶电流进行电源的过电流保护测试
• 设定步阶功率进行电源的过功率保护测试
• 自动判定此测试结果为Pass或Fail
• 记录测试过程的大功率值(Pmax)
• 不需示波器，即可验证过电流与过功率机制正确性
• 大幅缩短测试时间

图形化操作软件 (Available in July, 2018)

友善式的图形化操作软件接口，含括所有操作功能，让用户易上手、易操作。63000系列的标准USB通讯接口可另外二选一加购GPIB或Ethernet卡，多种的通讯接口，让用户有更弹性的选择。

面板说明

1. 电源开关 - 电子负载主机的交流电源开关

2. 快捷键组 - 拉载模式切换快捷键

3. 箭头键与确认键 - 用来移动光标及选用窗体位置用

4. 电压感测端子

5. 负载正负端子

6. USB HOST (尚未支持) - 供使用者自定义波形、下载编程程序数据、更新韧体等

7. LCD显示器 - 显示设置、量测与负载状态信息

8. 旋钮 - 旋转旋钮可调整欲输入的设定值

9. 功能键与ENTRY键组 - 包含数字键、ENTER键、MODE、COFIG./EDIT、SHORT、RECALL、SAVE、CLEAR等按键

10. 电流监控输出 - 按比例之电流波形模拟输出

11. GPIB卡与以太网络卡共享插槽

12. USB接头

13. AC输入接头
