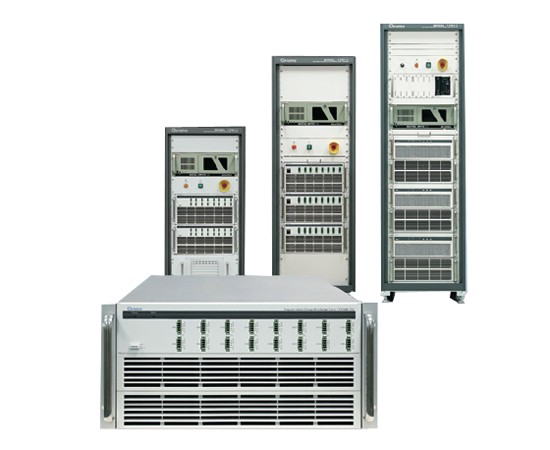

ChromModel 17011a电池芯充放电测试系统
 产品介绍
主要特色：
应用领域
Chroma 17011 电池芯充放电测试系统是专为锂离子电池芯(Lithium-Ion Battery Cell, LIB Cell)、电气二重层电容器(Electric Double Layer Capacitor, EDLC)与锂离子电容器(Lithium-Ion Capacitor, LIC)等储能元件测试而开发的高精度测试设备，适合用于产品研发、品质控制，有利于特性研究、循环寿命测试、产品选型与品质鉴定等用途。 Chroma 17011系统针对不同应用分别发展了线性电路系列与交直流双向能源回收系列产品；线性电路系列具有极低输出杂讯与超高量测精度特性，适合中小型储能元件的精密测试；而双向能源回收系列则适合中大型储能元件或功率型电池芯测试，具有高效率、省电、低发热与量测稳定的优点，符合绿能产业低碳排的生产方式。 Chroma 17011系统除了常用的恒电流(CC)、恒功率(CP)、恒电压(CV)、恒电阻(CR)与静置(Rest)测试模式，具备波形模拟(Waveform)测试功能，以及符合国际测试标准的测试项目，如直流内阻(DCIR)、混合脉冲功率特性(HPPC)、EDLC电容量、 EDLC直流内阻等测试工步，满足各类型测试应用，更利于使用者快速编辑程序与分析测试结果。 Chroma 17011系统具有灵活的软件编程功能，软件可以为每个通道创建基本充放电或复杂结构的循环测试，每个通道独立运行，程式可编辑逻辑判断跳跃或变数输出，中途可预约暂停或接续，并具有资料保护功能，万一发生电力或计算机通信丢失的情况，数据将安全地存储在系统的非易失性记忆体中，防止潜在的测试数据丢失并允许重新启动后接续测试。 锂离子电池芯测试的安全性是十分重要的，Chroma 17011具备多项安全防护设计，在启动测试前进行接触检查与极性检查来避免不良接线进行测试，在测试过程除了固有硬体线路保护，使用者可自订韧体检测过电压(OVP)、过电流(OCP)、过容量(OQP)、电压/电流变化量(ΔV/ΔI)、回路电阻等多种异常检知功能，保障锂离子电池芯实验安全性。 线性电路系列特色 高精度 – 提高产品质量
快速电流响应 – 适合各种高速暂态测试应用
高频采样测量技术 – 提高量测精确度
一般电池充放电测试器使用软件纪录值来计算电容量与能量，然而有限的数据采样率在计算动态电流时会导致较大的误差；通过提高V / I 采样率并使用双重积分方法，能够以更高的精确度提供容量计算。当电流瞬间变化时，数据不失真，传输速度不受影响。 能源回收系列特色 能源回收 – 电力佳化利用
高精度 – 提高产品质量
快速电流响应 – Waveform模式
动态波形模拟应用
通道任意并联输出应用 允许弹性设定通道之并联，提供更高电流的应用范围，兼具多通道数与广泛测试范围的优点，适合多种待测物应用。
电池直流内阻测试应用 电池内阻值关系着电池可应用充/放电倍率，内阻越大效率越差且容易发热温升。参照锂离子电池等效电路模型，传统使用LCR Meter 1KHz 的交流内阻(ACIR)量测方法，只能评估出影响瞬间功率输出的传导性电阻(Ro)，但无法评估在电化学反应时所产生的极化电阻(Rp)；直流内阻(DCIR)的评估即包含ACIR的阻值，其测试方式更贴近于动力电池连续电流应用的实际极化效应。 电池容量测试应用 电池容量以电流对时间积分而得，从开始充放电直到满足截止条件结束，经由比对方式可分析各产品之间性能差异；常见的测试项目包含电流倍率与温度特性测试。电流、电压量测精度越高与取样越快速将可更准确的分辨出电池芯容量差异。
电池循环寿命测试应用 循环寿命为电池重要的测试项目之一，依据不同实验目的，以重覆的充放电条件测试同一个电池，直到容量衰退至原先80%，计算可循环次数：循环寿命试验可用来评鉴电池性能优劣或定义适合的使用条件。
库伦效率测试应用 将电池满充电后再满放电测试，计算电池放出/充入电荷量可得到库伦效率。特性良好的电池库伦效率高，需要高精度与稳定度的设备才能分辨差异；精准的库伦效率测试能够凭借少量循环来预估电池寿命。
容量增量分析应用 透过高精度电压量测与ΔV取样功能可以绘制dQ/dV vs Voltage曲线图，用来分析电池芯特性与电池容量衰退机理。
HPPC测试应用 HPPC是美国USABC的测试方案，用来测试混合动力车与纯电动车的电池性能，主要测试目的是于电池的电压范围内，建立放电深度与功率函数关系；次要测试目的是于电池的电压范围内，于放电、静置、充电的动作中，从电压与电流曲线，建立放电深度与传导性电阻及极化电阻的函数，并可以从电阻的量测结果来评估后续寿命测试中之功率衰退，与开发动力电池的等效电路模型。 Chroma 17011支援HPPC测试，使用者可便捷的设定测试参数，快速取得符合HPPC精神的测试结果。
EDLC测试应用 EDLC容量(Capacitance)测试 Chroma 17011 提供符合IEC 62391 标准的EDLC电容量测试功能，在测试容量前，EDLC须先经过CV充电程序确保充满电，再依据规范电流进行CC放电，取放电曲线上EDLC之二点间电压差、间距时间、放电电流，来计算此EDLC的容量。 EDLC直流内阻(DCR)测试 Chroma 17011 提供符合IEC 62391 标准的EDLC直流内阻测试功能，在测试容量前，EDLC须先经过CV充电程序并设置足够的充电时间，再依据规范电流进行CC放电，放电程序完成后，取放电曲线线性的区域之线段，并延伸至放电之启始时间点，取其推算电压与放电前电压间之电压差以及放电电流，来计算DCR值。 图形化软体操作介面 Chroma 17011测试系统是由电脑软件控制，具备储能产品测试的多样化要求功能，满足高度安全和稳定性，友善的操作介面便于使用者快速进行设定与测试。
配方编辑
统计报告
系统整合
PC异常容许
外观架构
