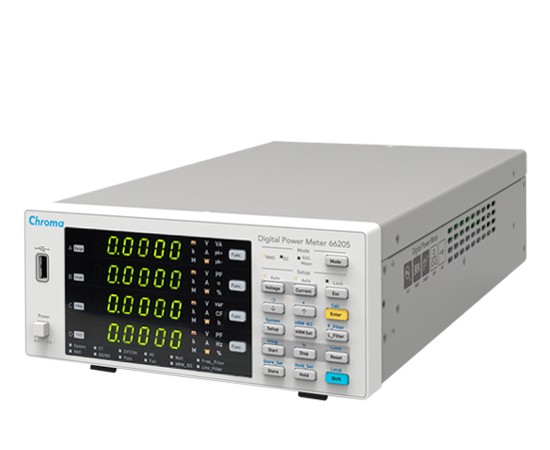

数位式功率表 DIGITAL POWER METER MODEL 66205

66205是**代66200系列数位功率表，专为单通道功率测量应用而设计，经由精密电路设计，能够提供高精度的功率测量能力，满足IEC62301/EN50564标准的要求，66205的功能强化进一步提升对于功率量测应用的准确度和可靠度。

智慧档位(Smart Range)功能允许功率积分模式(Power Integration)可在自动档位条件下进行功率量测，量测动态或不稳定的电压与电流讯号，即使档位随着讯号变化而切换，也不会让量测资料遗失，真正做到无间隙的波形采样与量测。

66205具有非常宽广的电流量测范围，低档位为5mA，高档位为30A，总共有10个量测档位，也可利用外部的感测器(选购配件A662017～A662020) 将电流量测的范围提高。

电压量测档位共有6个，高档位为600V，也可利用外部的感测器(选购配件A662012)提高电压范围至1.2kV。大范围的量测档位可全方位适用于低功率与高功率的量测应用。电压、电流与功率具有0.05%的低档位误差，尤其在能源之星(Energy Star)的待机功率(Standby Power)测试具有高准确度之性能。

66205是依据IEC61000-4-7法规对于谐波量测要求所设计，具​​有不中断的量测谐波高性能、5Hz的频率解析度与分组谐波功能，可对于次谐波、间谐波与谐波精准量测。

66205提供4种通讯介面， 包含GPIB、USB、RS-232与LAN(选购)，可以非常方便的应用于远端控制，搭配softpanel软体控制介面可建立完整之测试报表，以及电力品质法规之测试。此外，也可使用STORE功能记录量测值，再将纪录资料储存于USB储存装置。 Limit功能可应用于生产测试，对电压、电流、功率等多个量测参数进行上限与下限数值的GO/NG判断，更可搭配I/O Port达成自动化生产，66205适用于研发、品保验证、生产单位对于功率等相关参数量测需求。

量测参数

66205功率表能够提供可靠以及准确的测量参数如下: Vrms, Vpeak+, Vpeak-, V_harmonic, V_THD, CFV (电压波峰因数), Irms, Ipeak+,Ipeak-, I_harmonic, I_THD, Is (浪涌电流), CFI (电流波峰因数), W, VA, VAR, PF, Freq_V (电压讯号频率), Freq_I (电流讯号频率), Wh, Ah,º (相位角度)。

参数测量方式：在一时间段内将连续移动无间隙视窗所有量测到的值量平均。请注意，时间段(Time frame)的时间设置等同于Data Update Rate(资料更新率) x AVG(平均值参数)。

Line Filter功能

Line Filter是具有高衰减率（≥70dB）的数位低通滤波器。当Line Filter设定启动时，测量值不会包含高频分量，例如: 切换式电源的高频噪音部分。 66205提供三组Line Filter，截止频率为OFF，500 Hz和5.5 kHz。 5.5kHz的Line Filter规格符合IEC 61000-3-2国际标准之设备要求，建议谐波量测时将滤波器开启。

谐波量测功能 (IEC模式)

谐波量测功能 (显示部分)

66205的谐波量测显示功能可在前面板显示各阶谐波的幅度和相位角度。

以下为谐波显示功能应用范例:

使用交流电源合成功能，生成以基频50Hz振幅为220V，三次谐波振幅为22V，相位角度为30度的电压波形。 66205能够显示基频的振幅为220V，以及显示三次谐波所对应的振幅电压和相位角部分。

智慧档位功能(应用于功率积分模式)

浪湧電流量測功能

66205功率表提供量测浪涌电流(Is)的功能，使用者可以设定一个电流准位(A)来触发开始量测电流，或使用后背板的TTL信号来进行触发；另外可设定延迟参数( Delay)，用来延迟真正撷取电流波形的时间，可帮助忽略掉刚开始不需要的波峰B；时间参数T，为实际撷取波形的时间长度。

透过以上设定机制，66205数位功率表可量测到C点的波峰电流，在实际应用上可以避开待测物输入端X电容造成的效应，可侦测到有缓开机(Soft-start)的真正浪涌电流。

同步訊號源功能

選擇電壓訊號當作同步訊號

當電壓訊號的失真程度會小於電流，且更穩定於電流，因此選擇電壓當作同步訊號源。

選擇電流訊號當作同步訊號

當電流訊號的失真程度會小於電壓，雖然電流訊號上仍含有少量的高頻訊號，可搭配頻率濾波器更準確量測同步訊號源的頻率，因此選擇電流當作同步訊號源。

高電壓(HV)量測功能

外部分流器功能

电流转换器CT功能

66200系列电脑图形化介面软体

面板说明

1. 电压与电流档位选择键与自动档位状态指示灯

2. 量测模式选择与状态指示灯

3. 跳出设定与锁住按键

4. 选择功能和调整设定值

5. 确认参数设定与电流零点补偿

6. 谐波量测功能设定和IEC功能选用开关

7. 数位滤波器和频率滤波器功能选用开关

8. 功率积分模式、浪涌电流量测和limit(GO/NG)功能选用开关

9. 功率积分模式、浪涌电流和参数limit(GO/NG)功能控制键

10. Remote切换至local控制

11. Hold功能设定及控制键

12. 资料储存功能设定及控制键

13. 量测功能设定选单和系统组态设定

14. 量测参数选择键与量测参数指示灯

15. 显示视窗

16. 状态指示灯

17. USB接口

18. 电源开关

19. 量测功能设定指示灯

20. 电压量测输入端子

21. 电流量测输入端子

22. 外部取样电压讯号输入端子

23. 控制讯号输入/输出端子

24. GPIB介面插座

25. RS-232介面插座

26. AC LINE插座

27. USB介面插座

28. LAN介面插座(选购配件)
