IR-ESC系列是一款扫描式辐射温度计，以低廉的价格实现宽度方向移动和旋转物体的温度模式测量。测量范围为 100°C 至 600°C，范围广。温度计由扫描单元、配备专用软件的显示处理单元、操作和显示数据图形以及连接电缆构成。扫描单元紧凑且节省空间，可轻松安装在各种设施中。

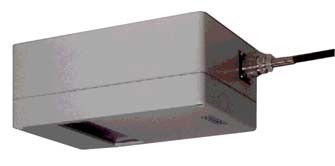

扫描单元结构紧凑（300×200×120mm），易于安装。
测量范围为 100°C 至 600°C，范围广。
显示处理单元配备专用软件来显示每种模式的热图像：图案、趋势和颜色。（Windows 95 或 Windows NT4.0，待指定）。
位置 7 点 + 峰值 1 点或区域峰值 3 点以 0 至 5 VDC 输出。
检查测量对象，取景器类型和激光点类型是可用的（选项）。
提供水泥窑专用的窑壳软件。
楷模
| 类型 | 楷模 |
|---|
| 扫描单元 扫描速度 5 次/秒。 | IR-ESCF21N |
| 扫描单元 扫描速度 5 次/秒。激光光斑类型 | IR-ESCF21L |
| 扫描单元扫描速度10次/秒。取景器类型 | IR-ESCF22F |
| 显示处理单元 Wndows95 | 红外-EPW5 |
| 显示处理单元 WindowsNT4.0 | 红外-EPN5 |
| 扫描单元和中继终端单元之间的连接电缆 | IR-ZECC □□□ |
| 中继终端单元和显示处理单元之间的连接电缆 | 红外-ZEPC □□□ |
| 保护套 | 红外-ZECS |
规格
扫描单元
| 扫描系统 | 旋转镜光轴扫描 |
|---|
| 检测元件 | 冷却型 PbSe |
|---|
| 扫描角度 | 90° |
|---|
| 扫描速度 | 5次/秒，10次/秒。（指定） |
|---|
| 测量系统 | 窄带辐射温度计 |
|---|
| 测量温度范围 | 100至600°C |
|---|
| 准确率评估 | 400°C以下：±4°C 400°C以上：测量值的±1.0%（环境温度23°C±5°C时的ε≒1） |
|---|
| 解决 | 400℃以下：3℃，400℃以上：2℃ |
|---|
| 发射率补偿 | 1.0 到 0.2 |
|---|
| 测量距离 | 0.5m 到 ∞ |
|---|
| 即时视野 (mm□) | 测量距离 L (mm)/测量系数 150 |
|---|
| 响应时间 | 0.5ms（90% 响应） |
|---|
| Spot对焦系统 | 取景器或激光点（选项） 激光开关，激光 1mW 或更少 645mm 2 级 |
|---|
| 输出 | 温度模式：0 至 20mA DC，峰值温度：4 至 20mA DC， 扫描角度：集电极开路（大负载电压 35V DC，大负载电流 10mA DC） |
|---|
| 发射率远程设置 | 4 至 20mA 直流 |
|---|
| 工作温度范围 | 0至50°C |
|---|
| 电源 | 100-240V 交流 |
|---|
| 允许电压波动 | +10% 至 -15% 额定值 |
|---|
| 能量消耗 | 大约。40VA |
|---|
| 联系 | 连接器连接 |
|---|
| 连接电缆长度 | 大限度。200m 带专用电缆 |
|---|
| 外壳材质/颜色 | 铝/灰色 |
|---|
| 外形尺寸/重量 | 300W×200H×120Dmm，约。6.5公斤 |
|---|
显示处理单元
| 点数 | Windows95或WindowsNT4.0（待指定） |
|---|
| 点数 | 800×600 点 |
|---|
| 展示 | 每种模式的热像显示：图案、趋势和颜色 |
|---|
| 输入 | 0 至 5V DC（从扫描单元添加 250Ω 至 4 至 20mA DC） |
|---|
| 输出 | 0 至 5V DC（无隔离） |
|---|
| 输出点 | (1)Position 7-point+peak 1-point or (2)Zone peak 3-point at sampling mode |
|---|
| 软件 | 内置热像软件 |
|---|
| 额定电源电压 | 100-240V 交流 50/60Hz |
|---|
| 重量 | 大约。8.5公斤 |
|---|
窑壳软件规格
| 功能 | 窑壳热点监控（区域峰值温度图/热图像显示/历史显示/报告输出） |
|---|
| 屏幕更新周期 | 每 2 转窑 |
|---|
| 热点检测 | 各区高温度热检测（具有变化率检测功能） 分区数：20分区（位置设置可选） 热检测：报警设定温度≦区高温度，报警设定，各区报警设定辐射温度测量运行：1°C 步长 |
|---|
| 大限度。扫码 | 250次/1转窑 |
|---|
| 热像显示颜色 | 颜色/°C（400 种颜色，测量范围 100 至 600°C） |
|---|
| 屏幕显示 | 主屏幕 - 数据显示：区域峰值温度条形图，广泛的热图像
- 功能按钮：设置、测量开始/停止、历史记录、退出
- 运行状态（测量/等待）
|
|---|
| 环境 | 报警设置 |
|---|
| 数据存储 | 每小时高/低温度区域，每天每个区域高温度，每天检测高温度时的热成像显影，每天高/低/平均温度模式，半存储（一年约1GB的专用文件）存储类型：专用文件（自动存储，用于回放） Excel 97 文件格式（数据库和每小时趋势数据） |
|---|
| 历史/分析 | 历史模式下的数据库回放/显示，报告的打印机输出 - 数据查看器：存储数据的列表显示
- 每日数据：日期/时间/高温度及其生成区域
- 广泛的热图像：每天检测到高温度时的热图像
- 数据/小时：每个区域每小时高温度列表显示（启用生成数据识别）
- 花样数据读取画面
- 每天高/低/平均温度模式，每个区域报警，设定温度显示，打印
- 报表：显示日报表、月报表、图像报表（每天）、打印机输出
- 趋势：各区峰值温度历史趋势，打印机输出（具有时间轴扩展和滚动功能）
|
|---|
*关于其他规格，请参阅目录。
