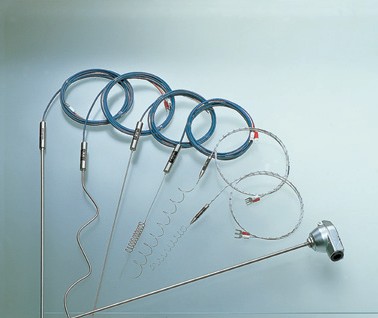

护套热电偶是将热电偶元件插入填充有无机绝缘粉末（高纯氧化镁）并密封的金属保护管（护套）中的温度传感器。该传感器具有优异的绝缘性、气密性和耐久性，即使在高温和各种恶劣环境下也能长期连续使用。
楷模
*详情请参考本页→
规格
| 元素 | K、J、E、T、N（φ0.15、φ0.3、φ0.5仅用于K）（也可提供R热电偶） |
|---|
| 宽容 | JIS 1 级（0.4 级）、2 级（0.75 级） |
|---|
| 保护管材料 | K: SUS316, SUS310S, SUS347, NCF600 (Inconel) (φ0.15 SUS316 专用, φ0.3, φ0.5 专用 NCF600) J, E, T:SUS316 N: NCF600 |
|---|
| 保护管外径 | φ0.15、φ0.3、φ0.5、φ1.0、φ1.6、φ3.2、φ4.8、φ6.4、φ8.0mm |
|---|
| 护套厚度 | 金属护套外径的 10% 以上 |
|---|
| 元件直径 | 金属护套外径的 15% 以上 |
|---|
| 护套标准长度 | 300、500、750、1000、1500、2000mm |
|---|
| 弯曲半径 | 护套外径2～3倍以上*升温后10倍以上 |
|---|
| 大长度 | φ0.15：2m，φ0.3：3m，φ0.5：闭式10m，接地型50m，φ1.0：200m，φ1.6：100m，φ3.2：50m，φ4.8：50m，φ6。 4：35m，φ8：15m |
|---|
有带接线盒的护套热电偶，也有不带接线盒的无头直接连接引线的热电偶。4线式可制成一对温度计。还提供各种尖端类型和安装支架。
使用说明书（需要登录信息。）
工作温度正常限值
| 护套外径 (mm) | 保护管材料 |
|---|
| K热电偶 | J型热电偶 | E热电偶 | T型热电偶 | N型热电偶 |
|---|
| SUS316 | SUS347 | SUS310S | NCF600 | SUS316 | SUS316 | SUS316 | NCF600 |
|---|
| φ0.15 | 400°C | – | – | – | – | – | – | – |
| φ0.3 | – | – | – | 400°C | – | – | – | – |
| φ0.5 | – | – | – | 600°C | – | – | – | – |
| φ1.0 | 650°C | 650°C | 650°C | 650°C | 450°C | 650°C | 300°C | 650°C |
| φ1.6 | 650°C | 650°C | 650°C | 650°C | 450°C | 650°C | 300°C | 650°C |
| φ3.2 | 750°C | 750°C | 750°C | 750°C | 650°C | 750°C | 350°C | 750°C |
| φ4.8 | 800°C | 800°C | 900°C | 900°C | 750°C | 800°C | 350°C | 900°C |
| φ6.4 | 800°C | 800°C | 1000°C | 1000°C | 750°C | 800°C | 350°C | 1000°C |
| φ8.0 | 900°C | 900°C | 1050°C | 1050°C | 750°C | 800°C | 350°C | 1050°C |
*关于其他规格，请参阅目录。
