· 测量范围0°～360°，最大允许误差±2°
· 内含精密信号处理单元,支持在线校准
· 支持标准7位格雷码及0～5V模拟信号输出
· 支持RS485数字信号输出
· 全新磁感应传感器设计可有效避免传统光电编码器老化问题
· 紧凑型全铝机身，支持防冻加热功能

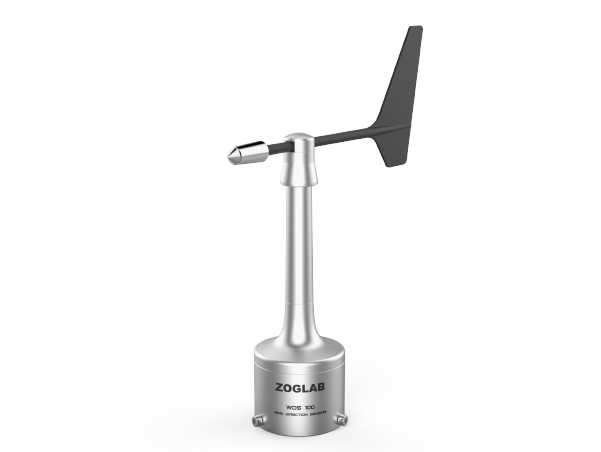

微型风向传感器
全新一代智能化气象传感器
| WDS100风向传感器采用全新的磁感应设计检测风向角度，最大允许误差±2°，输出信号通过RS485、7位格雷码、0～5V模拟量直接与数据采集系统连接，可广泛用于气象、海洋、环境、机场、港口、工农业及交通等领域。 WDS100外形小巧精致，高强度的风向标、特殊的裙摆斜边、高效的较热方式，使用于各种恶劣环境。 |
• 测量范围0°～360°，最大允许误差±2° • 内含精密信号处理单元，支持在线校准 • 支持标准7位格雷码及0～5V模拟信号输出 • 支持RS485数字信号输出 • 全新磁感应传感器可有效避免传统光电编码器老化问题 • 紧凑型全铝机身，支持防冻加热功能 |
产品尺寸图
单位：mm | | 尺寸: 295（H）×252（L）mm 重量: 500g 材质: 外壳铝合金 风向标黑色玻纤尼龙 |
测量参数指标
风向测量范围 | | 0～360°（风速为0.5～65m/s） |
起动风速 | | ＜0.5m/s |
转换特征函数 | | 格雷码输出A=0.2815×B（A=角度值，B=二进制码） 模拟输出A=0.072×U（A=角度值，U=模拟电压值【mv】） |
最大允许误差 | | 优于±2°（RS485） 优于±3°（7位格雷码输出） 优于±2°（0-5模拟输出） |
分辨力 | | ±0.5°（RS485） ±3°（7位格雷码） ±1°（0-5V模拟量） |
安装风杆外径 | | 50mm/52mm |
| 工作电源 | | 5～24VDC，20mA/1A（开启加热） |
传感器输出电平 | | 1≤+5mA 高态＞Uin-1.5V 1≥-5mA 低态＜1.5V |
加热时工作温度 | | -50～55℃（-58～131℉） |
贮存温度 | | -60～70℃（-76～158℉） |
材质 | | 外壳：铝合金 风向标：黑色玻纤尼龙 |
| 尺寸 | | 295（H）×252（L）mm |
| 风向标转动半径 | | 172mm |
| 重量 | | 500g |
| 安规认证 | | CE |
