· 精度高
· 便捷应用设计
· 友好人机交互界面
· 智能通讯和存储

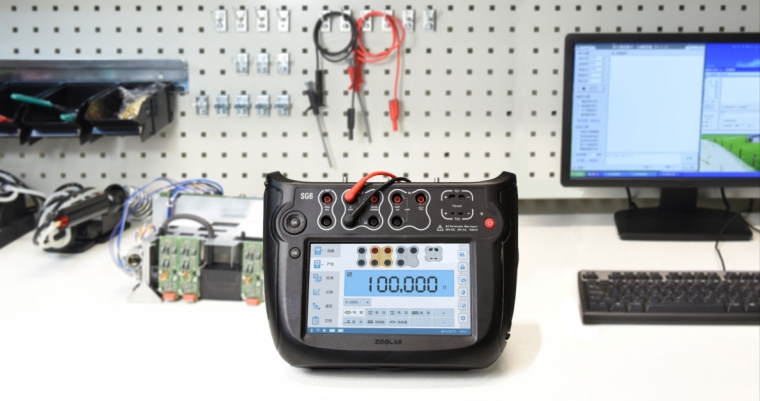

智能信号校验仪

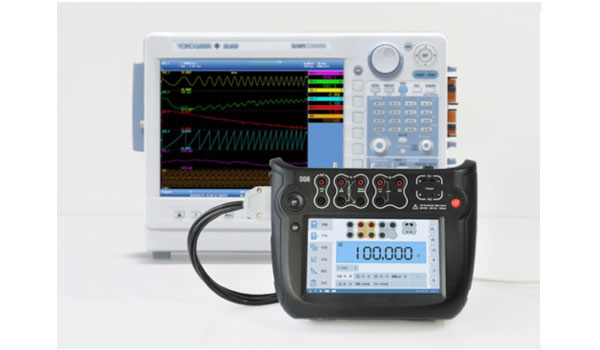

同时输出多路电信号 / 多种通讯方式 / 同时测量多路电信号

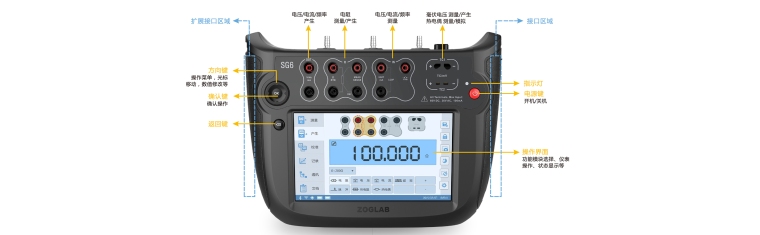

主机展示
7寸彩色触摸屏 / 多语言操作界面 / 便捷轻巧防水防尘
工作模式
防止测量接线误操作 / 可选各类测量信号 / 复杂的现场测量环境
信号测量 相当于一款万用表，可用于测量各类信号 |  |
 | 信号发生 可输出各类信号量 |
信号校准 检查和校准各类过程仪器仪表 |  |
 | 信号记录 对输入信号进行长期时间的观测和记录 |
现场通讯 可选多种通讯方式 |  |

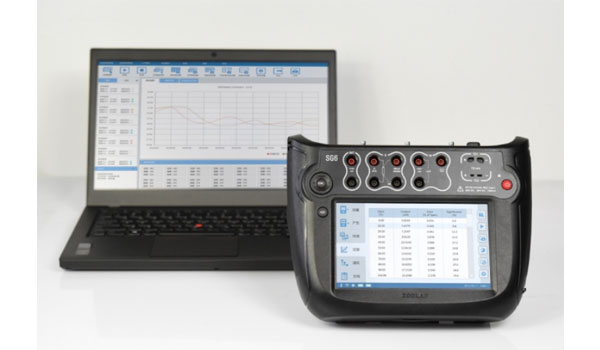

 | 文档管理 自动存储校准过程文档，省时省力 |

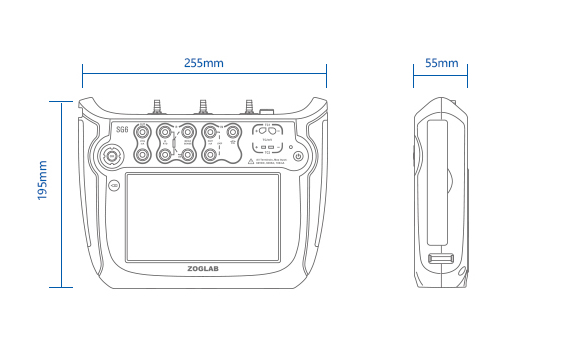

产品尺寸图
 | 外形尺寸：255×195×55mm 整机重量：1.2kg 静电防护：±25KV 工作温度：-10～40℃ 工作湿度：10%～95%RH（不结露） 存储温度：-20～70℃ 电磁兼容标准： EN 50081-1 Class B , EN 50082-1 Class B |
测量参数指标
| 测量技术指标 |
|
| 量程1 | -1～1V |
| 分辨力 | 1μV |
| 精度 | 0.05 mV + 0.003% 读数 |
| 量程2 | -10～10V |
| 分辨力 | 0.01mV |
| 精度 | 0.2 mV + 0.003% 读数 |
| 输入阻抗 | > 2MΩ |
| 支持的单位 | V,mV,μV |
| 电阻测量 |
|
| 量程 | 0～2000Ω |
| 分辨力 | 0.001Ω |
| 精度 | 0 . 01 Ω +0.008% 读数 |
| 测量电流 | 0.5mA , 1mA |
| 支持的单位 | Ω,KΩ |
| 4线制 | 和测量时技术指标相同 |
| 3线制/2线制 | 会引入误差 |
| 数字编码 |
|
| 类型 | 7位 / 8位格雷码 |
| 电平 | 5V , 12V |
| 触发 | 高电平或低电平有效 |
| 电流测量 |
|
| 量程 | 4～20mA |
| 分辨力 | 1μA |
| 精度 | 5μA + 0.0075% 读数 |
| 输入阻抗 | < 10Ω |
| 支持的单位 | mA ,μA |
| 回路供电 | 内部24V±10%（最大55mA）/ 外部供电，最大60VDC |
| 频率测量 |
|
| 量程 | 0～110KHz |
| 分辨力 | 0.001Hz |
| 精度 | 0.01H+0.005% 读数 |
| 输入阻抗 | > 1MΩ |
| 支持的单位 | Hz , KHz |
| 脉冲测量 |
|
| 量程 | 0～99999 |
| 分辨力 | 1个脉冲 |
| 输入阻抗 | > 1MΩ |
| 触发电平 | 干式触点，湿式触点（触发电平2.0V） |
| 产生技术指标 |
|
| 电压产生 |
|
| 量程1 | -20～90mV |
| 分辨力 | 2μV |
| 精度 | 0.05mV + 0.004% 读数 |
| 量程2 | -1～10V |
| 分辨力 | 0.2mV |
| 精度 | 0.05mV + 0.004% 读数 |
| 最大负载电流 | 5mA |
| 短路电流 | > 100mA |
| 负载效应 | < 50μV / mA |
| 支持的单位 | V,mV,μV |
| 电阻模拟 |
|
| 量程1 | 0～200Ω |
| 分辨力 | 0.001Ω |
| 精度 | 0.05Ω+0.004% 读数 |
| 量程2 | 0～2000Ω |
| 分辨力 | 0.001Ω |
| 精度 | 0.1Ω+0.005% 读数 |
| 稳定时间 | < 1ms |
| 支持的单位 | Ω , KΩ |
| 数字编 码 |
|
| 类型 | 7位 / 8位格雷码 |
| 电平 | 5V , 12V |
| 触发 | 高电平或低电平有效 |
| 电流产生 |
|
| 量程 | 4～20mA |
| 分辨力 | 1μA |
| 精度 | 5μA+0.0075% 读数 |
| 内部回路供电 | 24V±5% , 最大55mA |
| 内部供电时最大负载 | 24V /（产生电流）1140Ω时20mA , 430Ω时50mA |
| 外部回路 | 最大供电电压60VDC |
| 支持的单位 | mA , μA |
| 频率产生 |
|
| 量程 | 0～110KHz |
| 分辨力 | 0.001Hz |
| 精度 | 0.01Hz+0.005% 读数 |
| 最大负载电流 | 10mA |
| 波形 | 正方向波 |
| 振幅精度 | < 5%振幅 |
| 支持的单位 | Hz , KHz |
| 脉冲产生 |
|
| 量程 | 0～40000 |
| 分辨力 | 1个脉冲 |
| 最大负载电流 | 10mA |
| 通讯接口 |
|
| Wi-Fi | 802.11a / b / g / n , 2.4GHz |
| 蓝牙 | BT2.0 / BT4.0 |
| GPS | L1频段 , C / A码 |
| USB | 双USB接口，A型、B型 |
| LAN | IEEE802.3标准 , 10Mbit / s、100Mbit / s |
| RS232 / 485 | 最高传输速率为115200bps，支持 Modbus |
| HART | 数据传输率1.2Kbps |
| CAN | 最高传输速率1Mbps |
| 通用技术 |
|
| 显示屏 | 7寸 , 800×480 TFT LCD显示屏 |
| 触摸屏 | 电容触摸屏 |
| 背光 | LED背光 , 可调节 |
| 按键 | 电源键 , 返回键 , 确认键 , 方向键 |
| 电池 | 7.4V 2600mAh可充电锂聚合物电池×2 , 支持热插拔 |
| 充电时间 | 约4小时 |
| 电池工作时间 | 8～12小时 |
| 外接电源 | 12VDC , 2A |
| 工作温度 | -10～40℃ |
| 工作湿度 | 10%～95%RH（不结露） |
| 存储温度 | -20～70℃ |
| 预热时间 | 开机5分钟后 , 达到技术指标要求 |
| 显示刷新频率 | 0.5s |
| 数据记录间隔 | 1秒～24小时可选 |
| 数据记录时间 | 根据存储容量 , 数据可导出 |
| 内部存储 | 1G |
| 扩展存储 | 支持SD / SDHC卡 , 最大32G |
| 报警 | 上下限报警点，校准周期超限报警 |
| 电磁兼容标准 | EN 50081-1 Class B , EN 50082-1 Class B |
| 静电防护 | ±25KV |
| 防护等级 | IP64 |
| 整机重量 | 1.2kg |
| 外形尺寸 | 255×195×55mm |
| 安规认证 | CE、FCC、VCCI、C-TICK |
