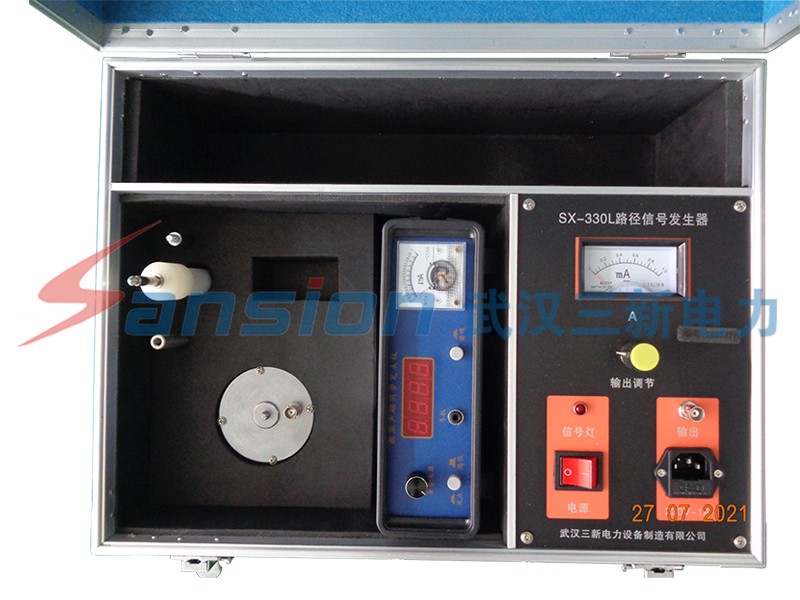

SX-330L路径信号发生器用于埋地动力电缆绝缘故障点的快速、精确定位及电缆埋设路径和埋设深度的准确探测。

技术参数

SX-330L路径信号发生器性能特点

SX-330L路径信号发生器用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。对电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。另外，应用工频自适应对消理论及高Q工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15KHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15KHz信号源时电视机行频对定点仪的干扰。

SX-330L路径信号发生器操作极其简便，打开电源开关即可，无须换挡和功能选择。

SX-330L路径信号发生器的另一显著特点是结构紧凑、小巧、模块化，便于携带维修，功能强大，成本低廉。

包装清单

SX-330L路径信号发生器技术参数

◆ 数显距离：最大500米，最小0.1米。

◆ 粗测误差小于10%，定点误差为零。

◆ 电磁通道增益>110dB (30万倍)。

◆ 电磁通道接收机灵敏度<5μV。

◆ 声音通道音频放大器增益<120db (信噪比4:1时100万倍)。

◆ 50Hz工频抑制度>40dB (100倍)。

◆ 声电同步显示监听：即现场定点时，数字屏在冲击高压形成的冲击电磁波作用下,重复计数一次，并显示故障距离或满亮 (500.0米)。同时，由高阻耳机监听电缆故障点在冲击放电击穿时火花产生的地震波，以便排除环境杂波干扰。

◆ 声波传感器探头换成15KHz电磁传感探头时，可作电缆路径和电缆埋设深度的精确探测。

◆ 电源：6V免维护电瓶 1.2AH。

◆ 功耗： <120ma (0.7w)

◆ 工作环境： 湿度80% 温度-10℃—50 ℃
