基于MURRAY电桥原理而设计，适用于敷设后各种电线电缆的击穿点（低阻、高阻及闪络型击穿）及没有击穿但绝缘电阻偏低点的定位。当然，也可用于电缆厂内各种线缆的缺陷点定位。

与SXDL-DQ相比， 增加了“高压合”、“按下接入电桥”按钮、电流不稳定及干扰指示等相关功能，以防止某些误操作造成仪器的损坏。

技术参数

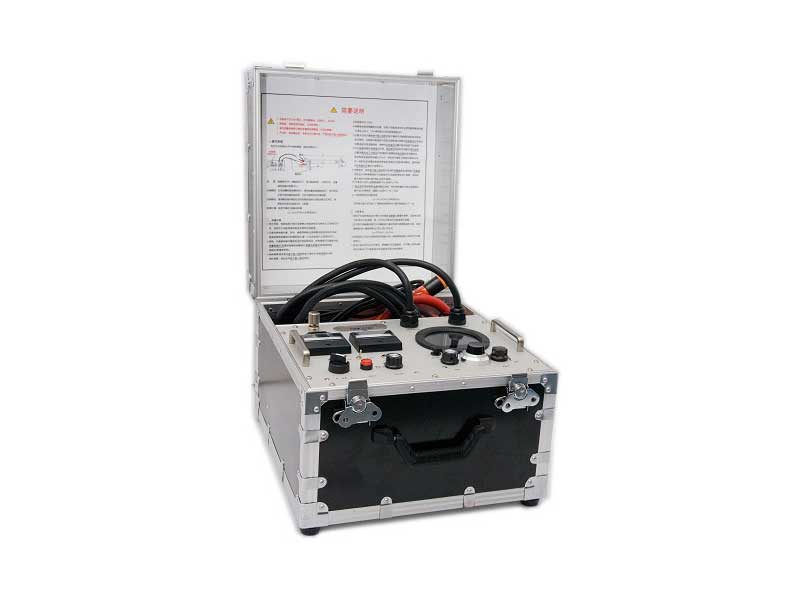

SXDL-DQ高压电桥电缆故障测试仪性能特点

1. 设备采用开关电源构成高压恒流源，空载电压15kV，短路电流30mA，体积小，重量轻。

2. 采用高灵敏度放大器及检流计指示平衡，与比例电位器构成平衡电桥，整体置于高电位。电缆通过编织屏蔽层可靠接地，面板上操作钮处于地电位，通过绝缘杆操作电桥。

3. 面板上的操作钮处于地电位，通过绝缘杆操作电桥。

4. 特别设计的双芯高压橡皮测量电缆，铜网编织屏蔽层可靠接地, 使用安全。四端电阻测量法避免了引线电阻引入的误差。

5. 高压恒流源和电桥集成在一个便携式铝合金箱内。设备电压高、重量轻、操作方便。

6. 与波反射法相比，电桥平衡法没有盲区，特别适用于判断短电缆及靠近端头的击穿点、波特性不好的故障点等，操作容易。

◆ 功能

1. 直流耐压试验：可输出0－15kV直流电压，可用于电缆直流耐压试验。

2. 烧穿故障点：烧穿及降低高阻及闪络型故障点的电阻。

3. 故障预定位：利用电桥原理进行预定位，四端电阻测量法避免了引线电阻引入的误差。

包装清单

SXDL-DQ高压电桥电缆故障测试仪技术参数

短路电流：30mA

定位比例精度：±（0.2%L+1）m

重 量：17kg

体 积：38cm×42cm×33cm

工作电源：工频220V±15％
