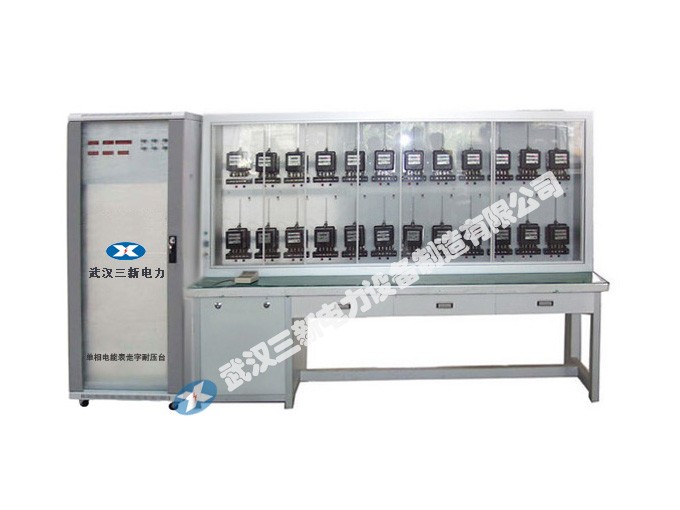

SXDX-Y型单相多功能电能表走字耐压试验装置，适用于单相电能表的走字试验和耐压试验。同时也可对其它表计进行耐压试验。

SXDX-Y型单相多功能电能表走字耐压试验装置改变传统耐压试验方式；能同时对48块单相电能表进行耐压试验。每表位用弹簧压接式表托，可以不用松紧螺钉，不用接线，从而减小操作员的工作量，提高工作效率；并且配有专用的耐压测试仪。

技术参数

SXDX-Y多功能电能表走字耐压试验装置性能特点

◆ 有电压电流对外壳之间的耐压试验、电压回路对电流回路之间的耐压试验(可选)

◆ 每表位各有独立的耐压结果指示（采用声光报警）,并且每表位均有独立的泄漏电流检测、击穿报警、高压自动切断功能

◆ 造型新颖独特使用方便，耐压挂表架与耐压操作台分离，提高操作的安全性

◆ 耐压挂表架采用新型的铝合金材料，牢固，耐用

◆ 装置内部布局合理，操作方便，维修简便

◆ 装置线路设有保护措施

◆ 采用了国际先进的新一代数字式功率源，该功率源以MCU单片机为核心，采用了数字合成、数字调频、数字调幅、数字移相、脉宽调制等技术，克服了传统线性放大器效率低、发热严重、可靠性差等缺点

◆ 工作可靠性高、负载特性好，是新一代理想的多表位电能表校验设备

包装清单

SXDX-Y多功能电能表走字耐压试验装置技术参数

耐压仪参数

◆ 输入电源: AC 220V士10%

◆ 输出高压: 0KV～2.5KV AC/50Hz，准确度为±5%

◆ 输出容量：500VA

◆ 泄漏电流设定：Zui大泄漏电流100mA

◆ 电压测试方式：手动、自动两种

◆ 控制时间：0～99s任选，准确度为±5%

装置标准配置

◆ SX-5101C单相标准电能表

准确度等级：0.1

电压量程：0～220V 自动量程切换

电流量程：0～1A/100A 自动量程切换

◆ 装置输出量程

输出电压：0～220V

输出电流：0.1～100A

◆装置输出Zui大容量

电压：240VA（可根据校表数量增加或减少）

电流：1500VA（可根据校表数量增加或减少）

◆ 装置调节范围

电压：0-120%，调节细度：0.01%满度

电流：0-100A，调节细度：0.0001A（Zui小）

相位（电压/电流）：0-360.0°，调节细度：0.1°

频率：45-65Hz，调节细度：0.01Hz

◆ 挂表数量：0---48块单相电能表

◆ 装置Zui大功耗：200VA（耐压试验时），2000VA（走字试验时）

◆ 每表位泄漏电流：5mA士5%

◆ 输出波形畸变系数: ＜5%

◆ 电压、电流回路及各电路对地的绝缘电阻均大于10 MΩ

◆ 电压输出综合误差不大于士2%

◆ 使用环境温度:0～45º，相对湿度不超过85%

◆ 挂表方式采用弹簧压接式表托，不须松、紧螺钉

◆ 外型尺寸: 挂表架：2400x800x1780mm

控制柜：600x700x1770
