BY480 接地电阻 ·土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达 20mA ，采用数字及微处理技术，精密 4 线法、3 线法和简易 2 线法测量接地电阻，导入 FFT(快速傅立叶 变换)技术、AFC(自动频率控制)技术， 自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好， 确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建 筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
技术参数
BY480精密接地电阻测试仪性能特点

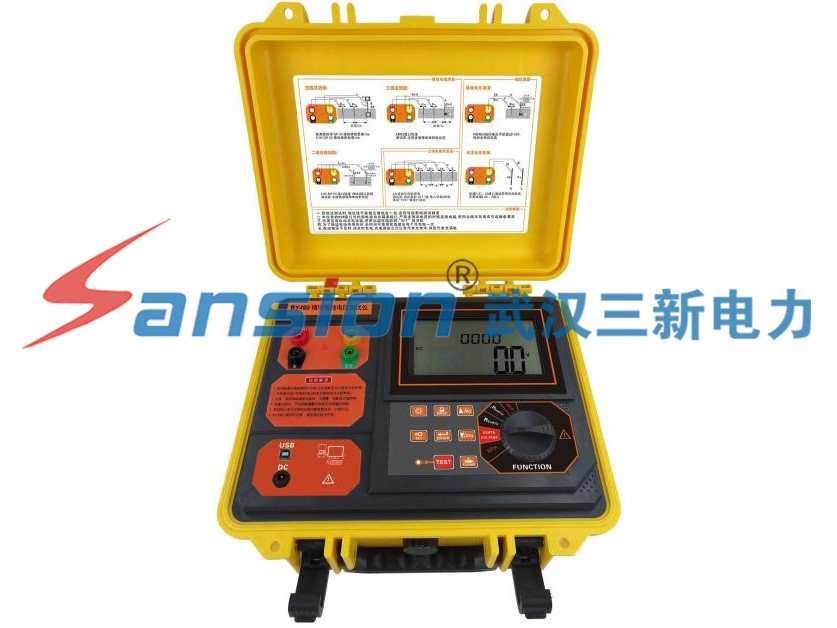

BY480 接地电阻/土壤电阻率测试仪又名精密接地电阻测试仪、四线接地电阻测试仪、 二三四线接地电阻测试仪、土壤电阻率测试仪， 由主机、数据软件、测试线、辅助接地棒、 通讯线等组成。主机专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次 注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更显优越，其箱体能承受约 200kg 的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大 LCD 显示，具有背光，棒图指示，一 目了然。同时能存储 300 组数据，通过数据软件可以实现历史数据 读取、查阅、保存、报表、打印等功能。
包装清单
BY480精密接地电阻测试仪技术参数
| 功 能 | 接地电阻、土壤电阻率测试；接地电压、交流电压测试 |
| 电 源 | 11.1V 2600mAH 可充锂电池 |
| 背 光 | 可控白屏背光，适合昏暗场所使用 |
| 测量方式 | 精密 4 线、 3 线法测量、简易 2 线测量接地电阻 |
测量方法 | 接地电阻：额定电流变极法，测量电流 20mA Max |
| 土壤电阻率：四极法(温纳法) |
| 对地电压：平均值整流(P(S)-ES 接口间 ) |
量 程 | 二三四线法测量接地电阻(R)：0.000Ω ～ 200.0kΩ |
| 土壤电阻率(ρ)：0.000Ωm～9999kΩ m |
| | 接地电压： AC 0.001V ～ 600V ( 50Hz/60Hz ) |
最高分辨率 | 二三四线法测量接地电阻(R)：0.001Ω |
| 土壤电阻率(ρ)：0.01Ωm |
| 接地电压：0.001V |
精 度 | 二三四线法测量接地电阻(R)： 1．0.000Ω ～ 10.00kΩ: ±2%rdg±5dgt 2．10.0K～100.0kΩ: ± 3%rdg±5dgt 3．100.0K～200.0kΩ: ± 3.5%rdg±5dgt 注： 干扰电压 5V 时的附加误差≤±5%rdg±5dgt |
| 土壤电阻率(ρ)：根据 R 的测量精度而定 ( ρ =2πaR (a:1 m ～ 100m)；π =3.14 ) |
| 接地电压： ±2%rdg±5dgt ( 50Hz/60Hz ) |
| 测试电压波 形 | 正弦波 |
| 测试频率 | 412Hz、825Hz、 1280Hz (自动选频) |
| 短路测试电 流 | AC 20mA max |
| 开路测试电 压 | AC 90V max |
| 电极间距范 围 | 1m ～ 100m |
换 挡 | 接地电阻：0.000Ω ～ 200kΩ 全自动换档 |
| 土壤电阻率：0.00Ωm ～ 9999kΩ m 全自动换档 |
| LCD | 6 位 LCD 显示， 白屏背光 |
| LCD 尺寸 | 128mm×75mm |
| LCD 显示 域 | 124mm×67mm |
| 测量指示 | 测量中 LED 闪烁指示， LCD 倒计数，进度棒图指示 |
尺 寸 | 仪表尺寸：约 320mm(长)×275mm(宽)×145mm(高) |
| 外包装尺寸：约 400mm(长)×245mm(宽)×335mm(高) |
| 标准测试线 | 4 条：红色 15m，黑色 15m，黄色 10m，绿色 10m 各 1 条 |
| 简易测试线 | 2 条：红色 1.6m，黑色 1.6m 各 1 条 |
| 辅助接地棒 | 4 根：约φ10mm×200mm |
| 测量时间 | 对地电压：约 2 次/秒；接地电阻：约 7 秒/次；土壤电阻率：约 7 秒/次 |
| 测量次数 | 5000 次以上(短路测试，测 1 次，停 30 秒再测) |
| 线路电压 | AC 600V 以下测量 |
| 通讯接口 | 具有 USB 接口，存储数据可以上传电脑，保存打印 |
| 通 讯 线 | USB 通讯线 1 条，长 1.5m |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据存储 | 300 组，“HOLD”存储指示，显示“ FULL”表示存储已满 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于 5V“NOISE”符号指示 |
| 报警功能 | 测量值超过报警设定值时，产生“嘟-嘟-嘟-”报警提示 |
| 电池电压 | 当电池电压不足时，电池电压低符号显示，提醒给电池充电 |
| 自动关机 | 无任何操作时，开机 15 分钟后自动关机 |
| 工作电流 | 待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时： 150mA Max(背光关闭) |
质 量 | 仪表 ：约 2 66kg(含电池) |
| 总质量：约 6 88kg(含包装) |
| 工 具 箱 | 军用工具箱设计，可承重 200kg |
| 工作温湿度 | -10℃ ～ 40℃ ；80%rh 以下 |
| 存放温湿度 | -20℃ ～ 60℃ ；70%rh 以下 |
| 过载保护 | 测量接地电阻：C(H)-E、 P(S)-ES 各端口间 AC 280V/3 秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间 500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电磁特性 | IEC61326(EMC) |
| 适合安规 | IEC61010-1(CAT Ⅲ 300V、 CAT IV 150V、污染等级 2)； IEC61010-031 ； IEC61557-1(接地电阻) ； IEC61557-5(土壤电阻率) ； JJG 366-2004(接地电阻表) |
