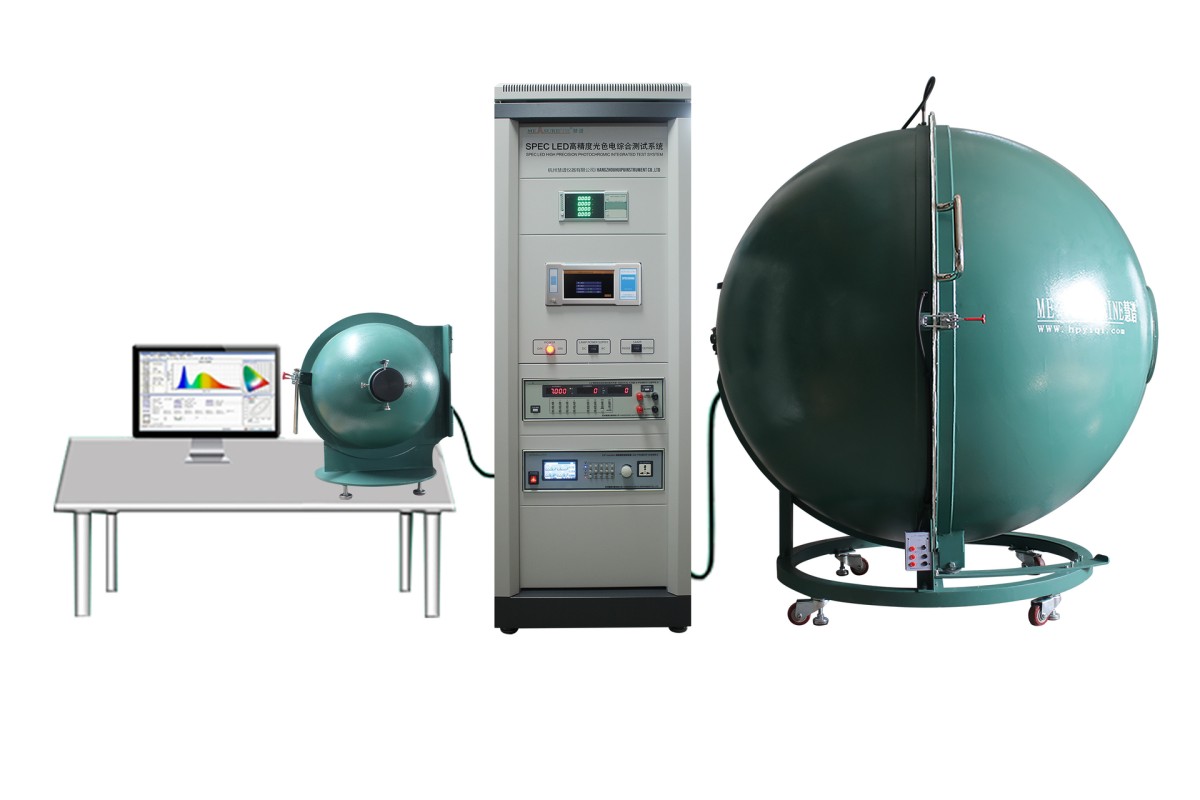

SPEC-3000A plus高精度快速光谱测试系统是一款功能强大的光谱测试设备，它能够测量多种参数以全面评估光源的性能和特性。具体来说，该系统可以测量的参数包括：

• 相关色温：光源颜色的温度对应值，反映了光源的色调。

• 光通量：光源发出的总光量，表示光源的明亮程度。

• 光效：光源发出的光通量与其消耗的电功率之比，用于评估光源的能效。

• 显色指数：光源对物体颜色的还原能力，数值越高，颜色还原越准确。

• 色品坐标：在色度图上表示光源颜色的坐标点。

• 色容差：光源颜色与标准颜色之间的偏差。

• 色度图：用于表示和比较光源颜色的图形。

• 色纯度：光源颜色的纯净程度，反映了光源中杂色光的含量。

• 峰值波长：光源发射光谱中光强度***波长。

• 主波长：光源发射光谱中能量分布的主要区域对应的波长。

• 质心波长：光源发射光谱中能量分布的质心位置对应的波长。

• 色比R、G、B：光源中红、绿、蓝三原色的相对强度比。

• TM 30：一种用于评估光源在多种应用场景下颜色表现的方法。

• 色品饱和度指数Rg、色品逼真度指数Rf：用于评估光源颜色的饱和度和逼真度。

• 全色域指数GA1：反映光源能够覆盖的颜色范围的大小。

• 色品质度CQS：Qa、Qf、Qg：评估光源在多种颜色下的显色性能。

• 能效指数EEI：评估光源能效的指数。

• 能效等级：根据能效指数划分的光源能效等级。

• 中间视觉光通量：USP、MOVE、MES1、MES2：用于评估光源在中间视觉条件下的性能。

• 植物生长灯专用测试项目：针对植物生长灯的特殊需求进行的测试项目。

这些测量参数可以帮助用户全面了解光源的性能和特性，从而选择适合特定应用场景的光源。SPEC-3000A高精度快速光谱测试系统通过其精确的测量和快速的分析能力，为光源研发、生产和质量控制提供了强大的支持。

技术参数

1）SPEC3000A plus 高精度快速光谱分析系统

1.1．技术指标

◆满足《建筑节能工程施工质量验收标准 》GB50411-2019 要求，该标准明确了建筑照明的测量参数:

照明光源初始光效，照明灯具镇流器能效值，照明灯具效率，照明设备功率，功率因数和谐波含量值。

◆测量参数：相关色温、光通量、光效、显色指数、色品坐标、色容差、色度图、色纯度、峰值波长、

主波长、质心波长、色比：R、G、B，TM30，色品饱和度指数 Rg、色品逼真度指数 Rf 、全色 域指数 GAI、

色品质度 CQS:Qa、Qf、Qg、能效指数 EEI、能效等级、中间视觉光通量：USP、MOVE、 MES1、MES2 和

植物生长灯专用测试项目等等。

◆通讯方式：USB

◆测量方式：曝光式、快速

◆波长范围：350nm～800nm

◆波长精度：±0.3nm

◆波长波动：0.2nm

◆测量带宽：1.6nm

◆色品精度：±0.0003（标准 A 光源）

◆光度线性：0.3%

◆杂散光：1.00E-03

◆光通范围：0.01lm～6.00×10^5lm （选择相应积分球）

◆色温范围：1000K～100000K

◆测量速度：1ms～5000ms

1.2 测试环境

◆温度：25℃±5℃

◆湿度：小于 65%RH

2）LF-3Y 光学光纤

◆规格：Y 型光纤

◆长度：3m（可定制）

◆通光内径：0.4mm

◆接口尺寸：两端 SMA905 标准接头

3）光学积分球

◆材质：碳钢

◆直径： 1. 5m（侧开）、0.3m

◆符合 CIE NO.84（1989）标准要求

◆新型工艺，球体冲压一次成型，无对接焊点，外形美观，结构敦实

◆分析纯硫酸钡涂层，反射率：ρ≈0.93

SM-03 SM-15 4）LED 灯珠通用夹具（0.3m 积分球夹具）

 LED 灯珠通用夹具，适用于 2835～5730 内的灯珠和直插式，通用于 0.3 米积分球光学测试。

 夹具采用纯铜模块制作，有良好散热性和导电性能减少电压误差，内置弹簧式结构，经久耐用。

5）通用标准光源

 可见光为 380nm～780nm 的连续光谱功率分布数据，用于校准光谱测试仪。

 用于光度色度仪器的光通量、光谱(色温)定标。

◆ 直流：24V 50W 6V 10W

6）CP-4003 高精度恒流直流电源

◆输入电压：110V AC±10％ 50Hz ±2％或 220V AC±10％ 50Hz ±2％

◆输入功率：160VA

◆额定输出：0-40V, 0-3A（可调）

◆电源效应：电压：CV≤0.01%+3mV，电流：CC≤0.05%+3mA

◆负载效应：电压：CV≤0.01%+3mV，电流：CC≤0.05%+3mA

◆设置值分辨率：0.5mV, 0.1mA

◆回读值分辨率：10mV, 1mA

◆设定精度@25℃：电压：≤0.1%+10mV，电流：≤0.1%+3mA

◆测量解析度：电压：1mA，电流：0.1mA

◆测量值精度@25℃：电压：≤0.05%+5mV，电流：≤0.05%+3mA

◆测量速度：电压：160ms/ones，电流：160ms/ones

◆纹波与噪声 20～20MHz：电压：≤1mVrms/3mV(P-P)，电流：≤0.05%+3mA

7）CP105 数字电参数测试仪（通讯型）

（一）技术参数：

●五位高精度数码管四窗口显示：电压、电流、功率、功率因数/频率

●交流电压：3～600V

●交流电流：0.005A～20A（可定制 0.010A～40A/60A/80A）

●功率因素：-1.000～1.000

●频率范围：AC:45Hz～65Hz，带宽：5kHz；

●测试精度：±(0.4%读数 + 0.1%量程+1 字)、0.5 级

●量程切换：自动

●测量模式：AC

●测试速度度：0.2 秒/次

●锁存功能：数据波动时使用，方便读数

●通讯方式：RS-232

CP70D05 精密程控变频稳压电源

◆ AC-DC-AC 变频技术

◆ 数字波形合成，波形反馈技术，电源失真度低

◆ 16 位单片机控制与测量，智能化程度高

◆ 12 位 A/D 高速采样测量技术，准确显示 V、A、W、 PF、Hz 源表一体化

◆ 采用零输出阻抗技术，等效阻抗≤0.1

◆ 电源输出采用浮置隔离，测量安全可靠

◆ 电压、电流异常，过热保护功能

◆ 采用键盘输入，具有粗/微调装置，设定参数迅速、正确

◆ 输出频率设定：45.00～65.00Hz

◆ 输出电压设定：AC 0.0～300.0V

◆ 输出最大电流：0～150V 档为 4.2A；0～300V 档为 2.1A

◆ 电压总失真：≤0.3%(纯阻负载)
