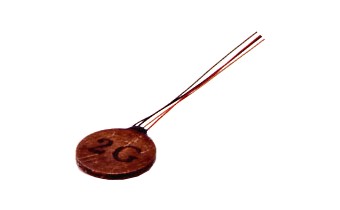

小型压力传感器PS-C
产品介绍
特点 ●超薄型 ●使用粘合剂安装 ●适合使用多个PS-C进行点压力分布的测量。 产品一览 全部显示 PS-05KC 50kPa用
规格 性能 | 额定容量 | 50kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.25mV/V（500×10-6应变量）或以上（注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.8%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约10kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|

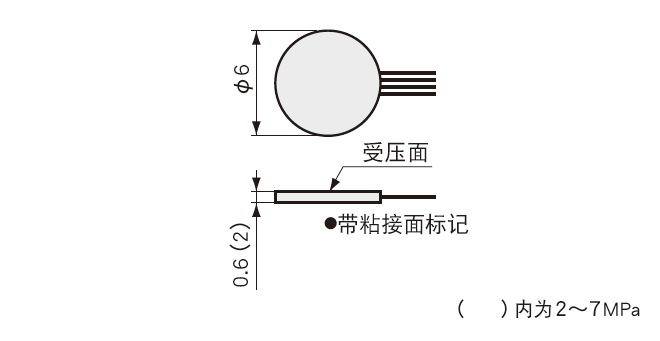

外形尺寸图
PS-1KC 100kPa用
规格 性能 | 额定容量 | 100kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V（1000×10-6应变量）或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.4%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约10kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-2KC 200kPa用
规格 性能 | 额定容量 | 200kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.85mV/V（1700×10-6应变量）±30% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.3%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.3%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约14kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-5KC 500kPa用
规格 性能 | 额定容量 | 500kPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约20kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-10KC 1MPa用
规格 性能 | 额定容量 | 1MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约37kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-20KC M2 2MPa用
规格 性能 | 额定容量 | 2MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约46kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-30KC M2 3MPa用
规格 性能 | 额定容量 | 3MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约58kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-50KC M2 5MPa用
规格 性能 | 额定容量 | 5MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 固有频率 | 约71kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
PS-70KC M2 7MPa用
规格 性能 | 额定容量 | 7MPa |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
|---|
| 电缆引出方向 | 受压面的平行方向 |
|---|
环境特性 | 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | 0～50℃ |
|---|
| 零点温度影响 | ±0.2%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.2%/℃或以内 |
|---|
电气特性 | 大激励电压 | 3V AC或DC |
|---|
| 推荐激励电压 | 1～2V AC或DC |
|---|
| 输入电阻 | 350Ω±10% |
|---|
| 输出电阻 | 350Ω±10% |
|---|
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
|---|
机械特性 | 安全过载 | 100% |
|---|
| 固有频率 | 约86kHz |
|---|
| 重量 | 约0.5g(不含电缆) |
|---|
| 外装 | 金属质地 |
|---|
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
|---|
| 专用粘合剂 | RC-19（请在订货时申请） |
|---|
外形尺寸图
下载 说明书 - PS-C,D M2 INSTRUCTION MANUAL (919KB)
- PS-C,D INSTRUCTION MANUAL (975KB)
| |
