特点
●可从DC进行测量
●在同一盒体内安装3个加速度传感器，同时测量前后、左右、上下的加速度
●由于各轴之间的相互干扰较少，因此测量精度较高
●用于分析复杂的振动现象的加速度
●小型轻量
产品一览
全部显示
ASHT-A-10
±10G用
规格
性能
| 额定容量 | ±98.07m/s2(±10G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±25% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±5% |
|---|
| 输出电阻 | 120Ω±5% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC～350Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约95g(不含电缆) |
|---|

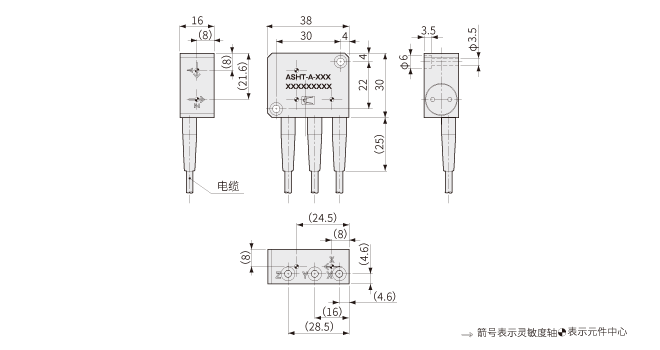

外形尺寸图
ASHT-A-20
±20G用
规格
性能
| 额定容量 | ±196.1m/s2(±20G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±5% |
|---|
| 输出电阻 | 120Ω±5% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC～500Hz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约95g(不含电缆) |
|---|
外形尺寸图
ASHT-A-50
±50G用
规格
性能
| 额定容量 | ±490.3m/s2(±50G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±5% |
|---|
| 输出电阻 | 120Ω±5% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC～1kHz 灵敏度偏差±5%(23℃) |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约95g(不含电缆) |
|---|
外形尺寸图
ASHT-A-100
±100G用
规格
性能
| 额定容量 | ±980.7m/s2(±100G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±8.3% |
|---|
| 输出电阻 | 120Ω±8.3% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC和20Hz～1.2kHz（23℃时，灵敏度偏差±5%，装入盒子前单轴加速度传感器的规格。） |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约45g(不含电缆) |
|---|
外形尺寸图
ASHT-A-200
±200G用
规格
性能
| 额定容量 | ±1961m/s2(±200G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±8.3% |
|---|
| 输出电阻 | 120Ω±8.3% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC和20Hz～2.1kHz（23℃时，灵敏度偏差±5%，装入盒子前单轴加速度传感器的规格。） |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约45g(不含电缆) |
|---|
外形尺寸图
ASHT-A-500
±500G用
规格
性能
| 额定容量 | ±4903m/s2(±500G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±8.3% |
|---|
| 输出电阻 | 120Ω±8.3% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC和40Hz～3kHz （23℃时，灵敏度偏差±10%，装入盒子前单轴加速度传感器的规格。） |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约45g(不含电缆) |
|---|
外形尺寸图
ASHT-A-1K
±1000G用
规格
性能
| 额定容量 | ±9807m/s2(±1000G) |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.5mV/V(1000×10-6应变量)±20% |
|---|
环境特性
| 允许使用温度范围 | -15～65℃ |
|---|
| 温度补偿范围 | 5～40℃ |
|---|
| 零点温度影响 | ±1%RO/℃或以内 |
|---|
| 输出温度影响 | ±1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 6V AC或DC |
|---|
| 推荐激励电压 | 2V AC或DC |
|---|
| 输入电阻 | 120Ω±8.3% |
|---|
| 输出电阻 | 120Ω±8.3% |
|---|
| 电缆 | 0.08mm2,4芯屏蔽乙烯线5m,外径3.2mm,前端插头 PRC03-12A10-7M，3条 （屏蔽线没有与主机连接） |
|---|
机械特性
| 安全过载 | 300% |
|---|
| 响应频率范围 | DC和40Hz～5kHz （23℃时，灵敏度偏差±10%，装入盒子前单轴加速度传感器的规格。） |
|---|
| 横向灵敏度 | 2%RO或以下 |
|---|
| 重量 | 约45g(不含电缆) |
|---|
外形尺寸图
下载
目录
说明书
- INSTRUCTION MANUAL (429KB)
