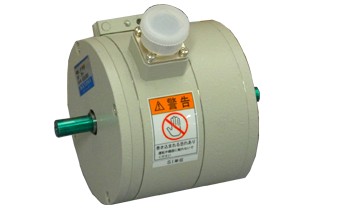

小型扭矩传感器TP-D
产品介绍
特点 ●测量低扭矩用 ●检测部分采用独特的悬臂方式 ●测量器推荐使用载波型动态应变放大器DPM型 产品一览 全部显示 TP-2KCD 0.2N・m用
规格 性能 | 额定容量 | 0.2N･m |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.75～1.5mV/V(1500～3000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 高转速 | 4000rpm |
|---|
| 扭曲角 | 约0.027rad |
|---|
| 扭曲弹簧常数 | 约7.4N･m/rad |
|---|
| 惯性力矩 | 约0.081×10-4 kg･m2 |
|---|
| 重量 | 约560g |
|---|
外形尺寸图
TP-5KCD 0.5N・m用
规格 性能 | 额定容量 | 0.5N･m |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.75～1.5mV/V(1500～3000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 高转速 | 4000rpm |
|---|
| 扭曲角 | 约0.017rad |
|---|
| 扭曲弹簧常数 | 约29.4N･m/rad |
|---|
| 惯性力矩 | 约0.081×10-4 kg･m2 |
|---|
| 重量 | 约560g |
|---|
外形尺寸图
TP-10KCD 1N・m用
规格 性能 | 额定容量 | 1N･m |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.75～1.5mV/V(1500～3000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 高转速 | 4000rpm |
|---|
| 扭曲角 | 约0.015rad |
|---|
| 扭曲弹簧常数 | 约66.7N･m/rad |
|---|
| 惯性力矩 | 约0.081×10-4 kg･m2 |
|---|
| 重量 | 约560g |
|---|
外形尺寸图
TP-20KCD 2N・m用
规格 性能 | 额定容量 | 2N･m |
|---|
| 非线性 | ±1%RO或以内 |
|---|
| 滞后 | ±1%RO或以内 |
|---|
| 额定输出 | 0.75～1.5mV/V(1500～3000×10-6应变量) |
|---|
环境特性 | 允许使用温度范围 | 0～60℃ |
|---|
| 温度补偿范围 | 0～60℃ |
|---|
| 零点温度影响 | ±0.03%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性 | 大激励电压 | 4V AC或DC |
|---|
| 推荐激励电压 | 1～4V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M） (屏蔽线与主机连接) |
|---|
机械特性 | 安全过载 | 120% |
|---|
| 高转速 | 4000rpm |
|---|
| 扭曲角 | 约0.013rad |
|---|
| 扭曲弹簧常数 | 约153.8N･m/rad |
|---|
| 惯性力矩 | 约0.081×10-4 kg･m2 |
|---|
| 重量 | 约560g |
|---|
外形尺寸图
挠性联轴器 FC-1B 无偏心，仅偏角时使用
外形尺寸图
FC-2B 同时出现偏心，偏角时使用
外形尺寸图
备注 电刷出现磨损时，请咨询，进行有偿更换。
| |
