特点
●钻孔孔内或塌方防护墙处预先埋设铝导管，将倾斜计设置其中，可迅速简单地收录数据
●1根铝导管多可设置20段
●配备了符合不同测量目的的1轴，2轴型
●采用不易受到雷电影响的构造
产品一览
全部显示
BKJ-A-5
1方向，±5°用
规格
性能
| 额定容量 | ±5° |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 （-侧额定容量～ 侧额定容量） |
|---|
| 轴数 | 1轴 |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2，8芯氯丁橡胶铠装线1m，外径6mm，前端裸线（仅限4芯） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 外装 | 不锈钢（导向翼为树脂材质） |
|---|
| 保护等级 | IP68（耐水压490kPa，24h）(IEC 60529) |
|---|
| 重量 | 1kg |
|---|
| 选购件 | 铝导管 B-30（长 3m） 铝导管套 B-35（长 30cm） |
|---|

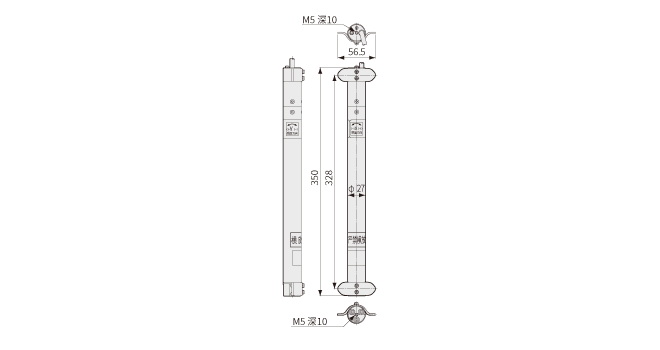

外形尺寸图
BKJ-A-10
1方向，±10°用
规格
性能
| 额定容量 | ±10° |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 （-侧额定容量～ 侧额定容量） |
|---|
| 轴数 | 1轴 |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2，8芯氯丁橡胶铠装线1m，外径6mm，前端裸线（仅限4芯） |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 外装 | 不锈钢（导向翼为树脂材质） |
|---|
| 保护等级 | IP68（耐水压490kPa，24h）(IEC 60529) |
|---|
| 重量 | 1kg |
|---|
| 选购件 | 铝导管 B-30（长 3m） 铝导管套 B-35（长 30cm） |
|---|

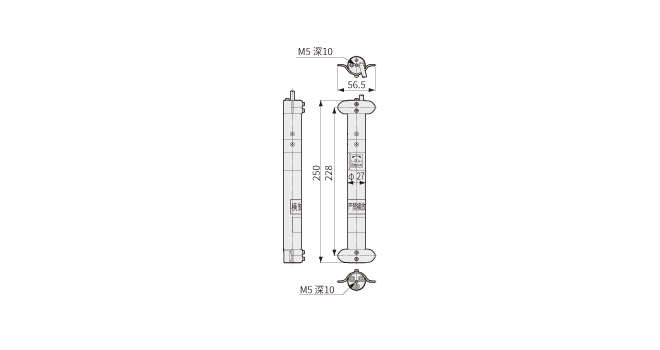

外形尺寸图
BKJ-A-5-D
2方向，±5°用
规格
性能
| 额定容量 | ±5° |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 （-侧额定容量～ 侧额定容量） |
|---|
| 轴数 | 2轴 |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2，8芯氯丁橡胶铠装线1m，外径6mm，前端裸线 |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 外装 | 不锈钢（导向翼为树脂材质） |
|---|
| 保护等级 | IP68（耐水压490kPa，24h）(IEC 60529) |
|---|
| 重量 | 1.2kg |
|---|
| 选购件 | 铝导管 B-30（长 3m） 铝导管套 B-35（长 30cm） |
|---|
外形尺寸图
BKJ-A-10-D
2方向，±10°用
规格
性能
| 额定容量 | ±10° |
|---|
| 非线性 | ±0.5%RO或以内 |
|---|
| 滞后 | ±0.5%RO或以内 |
|---|
| 额定输出 | 1.4mV/V（2800×10-6应变量）或以上 （-侧额定容量～ 侧额定容量） |
|---|
| 轴数 | 2轴 |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.05%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
| 大激励电压 | 10V AC或DC |
|---|
| 推荐激励电压 | 2～10V AC或DC |
|---|
| 输入电阻 | 350Ω±1% |
|---|
| 输出电阻 | 350Ω±1% |
|---|
| 电缆 | 0.3mm2,8芯氯丁橡胶铠装线1m,外径6mm,前端裸线 |
|---|
机械特性
| 安全过载 | 120% |
|---|
| 外装 | 不锈钢(导向翼为树脂材质) |
|---|
| 保护等级 | IP68（耐水压490kPa，24h）(IEC 60529) |
|---|
| 重量 | 1.2kg |
|---|
| 选购件 | 铝导管 B-30（长 3m） 铝导管套 B-35（长 30cm） |
|---|
外形尺寸图
为了正确使用
为了保护电缆，铝导管的连接切勿采用铆接加工，
推荐使用粘合剂或螺丝（M4×4）.
