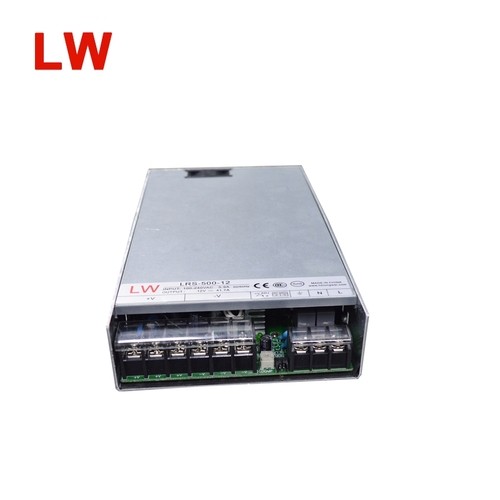

LW 500W单组输出开关电源 LRS-500W
特性：
l 交流输入范围通过开关切换
l 可承受300vac浪涌输入5秒
l 1U低外形
l 保护种类：短路/过负载/过电压/过温度
l 工作温度可高达70℃
l 具有风扇开/关控制
l 内有直流风扇强制风冷
l 高效率，高寿命和高可靠度
l 电源启动LED指示灯
l 100%满载老化测试
l 1年包换3年保修
应用：
工业自动化机械，工业控制系统，机械和电器设备，电子仪器，设备和装置，家用电器
型号 | LRS-500W-3.3 | LRS-500W-5 | LRS-500W-12 | LRS-500W-15 | LRS-500W-24 | LRS-500W-48 |
输出 | 直流电压 | 3.3V | 5V | 12V | 15V | 24V | 48V |
额定电流 | 90A | 90A | 41.7A | 33.4A | 21A | 10.5A |
电流范围 | 0-90A | 0-90A | 0-41.7A | 0-33.4A | 0-21A | 0-10.5A |
额定功率 | 297W | 450W | 500.4W | 501W | 504W | 504W |
纹波与噪声 | 120mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p |
电压调整范围 | 2.8-3.6V | 4.5-5.5V | 10-13.2V | 13.5-18V | 20-26.4V | 41-56V |
电压精度 | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
线性调整率 | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±2.0% | ±2.0% |
负载调整率 | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
启动、上升时间 | 1500ms、80ms/230VAC 3000ms，80ms/115VAC(满载时) |
保持时间 | 18ms/230VAC 14ms/115VAC(满载时) |
输入 | 电压范围 | 85-264VAC |
频率范围 | 47-63Hz |
功率因子 | PF＞0.95/230VAC PF＞0.98/115VAC （满载时） |
效率 （Typ） | 81.0% | 84.0% | 88.0% | 88.0% | 89.0% | 90.5% |
交流电流（Typ） | 4.2A/115VAC 2.1A/230VAC | 5.3A/115 VAC 2.65A/230VAC |
浪涌电流（Typ） | 20A/115VAC 40A/230VAC |
漏电流 | ＜2.0mA/240VAC |
保护 | 过负载 | 额定输出功率的105%-135% |
保护模式：恒电流限制，异常条件移除后可自动恢复 |
过电压 | 3.8-4.5V | 5.75-6.75V | 13.8-16.2V | 18.8-21.8V | 27.6-32.4V | 58.4-68V |
保护模式：关断输出电压，重启后恢复 |
过温度 | 保护模式：关断输出电压，温度下降后自动恢复 |
功能 | 风扇控制 | RTH2≥50℃±10℃风扇开启；RTH2≤40℃±10℃风扇关断（3.3-5V风扇一直工作，12-48V风扇开/关控制） |
安规 | 认证 | CE ROHS CCC |
环境 | 工作温度 | -30～+70℃ |
工作湿度 | 20～90%RH,无冷凝 |
存储温度、湿度 | -40～+85℃，10～95%RH无冷凝 |
温度系数 | ±0.03%/℃ (0～50℃) |
耐振动 | 10-500HZ 2G 10分钟/周期,X、Y、Z轴各60分钟 |
尺寸 | 230*127*40.5mm（L*W*H） |
