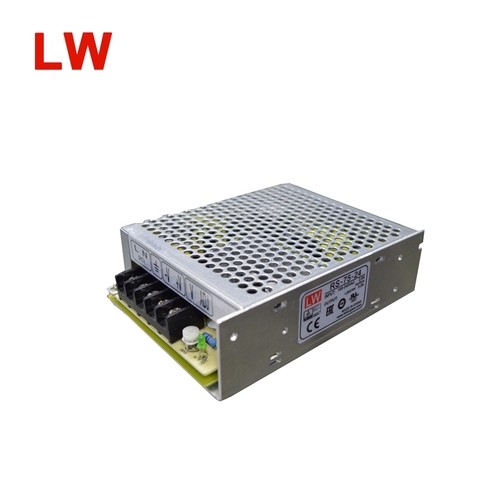

LW 75W单组输出开关电源 RS-75W
特性：
l
国际通用全范围交流输入
l 可承受300vac浪涌输入5秒
l 空载功耗＜0.5
l 工作温度可高达70℃
l 保护种类：短路/过负载/过电压
l 自然风冷
l 高效率，高寿命和高可靠度
l 电源启动LED指示灯
l 全部使用105℃长寿命电解电容
l 100%满载老化测试
l 1年包换3年保修
应用：
工业自动化机械，工业控制系统，机械和电器设备，电子仪器，设备和装置，家用电器
型号 | RS-75-3.3 | RS-75-5 | RS-75-12 | RS-75-15 | RS-75-24 | RS-75-48 |
输出 | 直流电压 | 3.3V | 5V | 12V | 15V | 24V | 48V |
额定电流 | 15A | 12A | 6A | 5A | 3.2A | 1.6A |
电流范围 | 0-15A | 0-12A | 0-6A | 0-5A | 0-3.2A | 0-1.6A |
额定功率 | 49.5W | 60W | 72W | 75W | 76.8W | 76.8W |
纹波与噪声 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p |
电压调整范围 | 3-3.6V | 4.75-5.5V | 10.8-13.2V | 13.5-16.5V | 22-27.6V | 42-54V |
电压精度 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
负载调整率 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
启动、上升时间 | 500ms、30ms/230VAC 1200ms，30ms/115VAC(满载时) |
保持时间 | 60ms/230VAC 14ms/115VAC(满载时) |
输入 | 电压范围 | 88-264VAC(承受300VAC浪涌输入5S，无损坏) |
频率范围 | 47-63Hz |
效率 （Typ） | 75% | 79% | 85% | 86% | 89% | 90% |
交流电流（Typ） | 2.5A/115VAC 1.5A/230AC |
浪涌电流（Typ） | 冷启动：40A/230VAC |
漏电流 | ＜2mA/240VAC |
保护 | 过负载 | 额定输出的功率110%-150% |
保护模式：打嗝模式，负载异常条件移除后可自动恢复 |
过电压 | 3.8-4.45V | 5.75-6.75V | 13.8-16.2V | 17.25-20.25V | 27.6-32.4V | 55.2-64.8V |
保护模式：打嗝模式，电压异常条件移除后可自动恢复 |
安全 | 认证 | CE ROHS CCC |
环境 | 工作温度 | -25～+70℃ |
工作湿度 | 20～90%RH,无冷凝 |
存储温度、湿度 | -40～+85℃，10～95%RH |
温度系数 | ±0.03%/℃ (0～50℃) |
耐振动 | 10-500HZ 2G 10min/1周期，X、Y、Z轴各60分钟轴 |
尺寸 | 129*97*38mm(L*W*H) |
