1MHz低频信号发生器TAG-101

1MHz低频信号发生器TAG-101

产品介绍

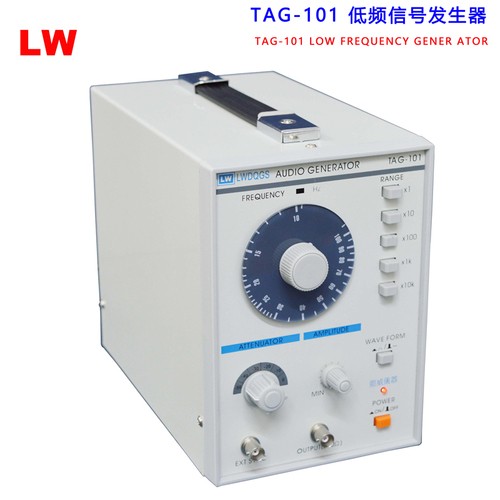

TAG-101低频信号发生器

特点：

1、可靠的电路系统保证了高度的稳定性和准确性。

2、垂直面板集成保证了设备的易用性

3、频率范围自10Hz-1MHz可选，分五个范围在一个刻度盘上校准。无负载情况下

超过5Vrms,600欧姆负载时，超过2.8Vrms。通过6范围的衰竭器和水平调整，可以以10dB对输出水平进行调整。

主要的参数

振荡频率		×1 范围：10Hz-100Hz ×10 范围：100HZ-1KHz ×100 范围：1KHZ-10KHz ×1K范围：10KHZ-100KHz ×10K 范围：100KHZ-1MHz
频率精度		±3%+1Hz
输出阻抗		600Ω
输出衰减器		0dB、10 dB、20 dB、30 dB、40 dB、50 dB
正弦特性	输出电压	5V～6V 有效
	频率响应	10Hz～1MHz：±0.5dB
	失真	400Hz～20KHz：≤0.1% 100Hz～100KHz：≤0.3% 50Hz～200KHz：≤0.5% 20Hz～500KHz：≤1% 10Hz～1KHz：≤1.5%
方波特性	输出电压	≥10Vp-p
	上长/下降时间	0.5μs
	占空比	45：55
	同步范围	≤1%Vrms
	输入压限	15V
电源		AC220V/110V±10% 50Hz/60Hz
尺寸		239×140×200mm
重量		约2.5Kg
