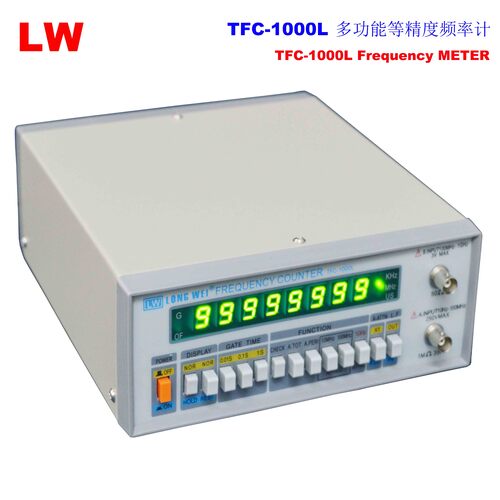

1GHz多功能等精度频率计

技术指标

1、测量方式

(1) 频率测量

A 通道

量程: 10Hz-10MHz (直接计数)

10MHz-100MHz (按比例计数)

直接计数:1Hz 、10Hz、100Hz（任选）

比列计数:10Hz 、100Hz、1000Hz（任选）

闸门时间：0.01s、0.1s、1s （任选）

精度: ±计数值± 基准时间误差 ×被测频率

B通道

（2）周期量程

输入：A 通道

量程: 10Hz-10MHz

分辨率: 10-7s, 10 -8s, 10 -9s (任选)

精度:±计数值± 基准时间误差 ×被测频率

（3）累计测量

输入: A 通道

量程: 10Hz-10MHz

分辨率: ±1 个计数脉冲

（4） 自检

显示器：八位数码管0-9字符同时反复显示

2、输入特性

（1）通道A

输入灵敏度: 10MHz量程: 10Hz-8MHz 20mVrms

8MHz-10MHz 30mVrms

100MHz量程: 10MHz-8MHz 20mVrms

80MHz-100MHz 30mVrms

衰减: ×1, ×20 固定

滤波: 低通, 100KHz、-3dB

阻抗: 约 1 MΩ (<35PF)

大安全电压: 250V (DC+AC rms)（ATT置×20）

(2)B通道

输入灵敏度: 20mVrms

阻抗: 约50 Ω

大安全电压: 3V

1、 时基

2、 时基频率: 10MHz

短期稳定度: ±3×10^-9/s

长期稳定度: ±2×10^-5/s

温度系数: ±1×10^-5, 00C-400C

3、 线电压: 每改变± 10%, 时基频率变化± 1 x 10-7 correspond

4、 电源要求: AC220± 10% 50Hz

5、 启动时间: 20 minutes (<250C)

6、 温度: 工作温度 -50C-500C

存放和运输:-400C-600C

7、 湿度：工作: 10-90% RH

存放: 5-95% RH

8、 尺寸: 230*200*75 mm

9、 重量 :2Kg
