一、概述

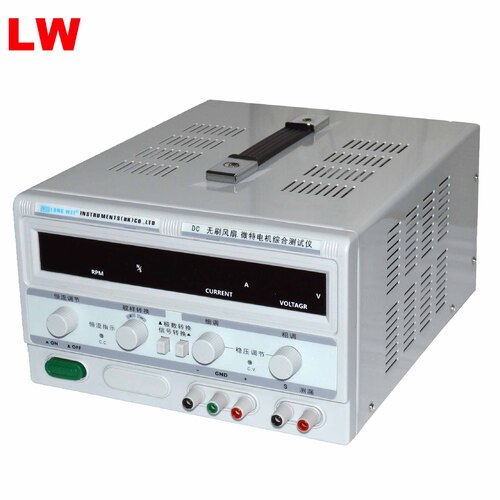

DC无刷风扇、微特电机综合测试仪，是为专业生产DC无刷风扇和微特电机锁开发的供电、测速及测漏为一体的综合测试仪，使用方便、供电电压稳定、测速准确，是DC无刷风扇和微特电机生产厂家的必备仪器。

二、参数规格

1. 额定工作条件

1.1 输入电压：AC:220V±10% 50/60Hz

1.2 输出电压：0-标称值可调

1.3 输出电流：0-3A可调

1.4 测速范围：≤8000.ON/M

1.5 显示精度：LED±1%±1字

1.6 工作条件： 温度：﹣10℃-40℃

相对湿度：＜90%

1.7 储存条件： 温度：﹣20℃-80℃

相对湿度：＜80℃

2. 稳压状态

2.1 输出电压：0到标称值之前连续可调

2.2 电压稳定度

电源稳定度：≤0.01%+2mV

负载稳定度：≤0.01%+2mV

2.3 恢复时间≤100uS

2.4 纹波噪音≤3MVRMS（有效值）

2.5 温度系数≤300PPM℃

3. 很溜状态

3.1 输出电流0-3A连续可调

3.2 电流、负载变化稳定度≤0.2%+3mA

3.3 纹波噪音≤5MARMS

4. 面板特征

4.1 电流、电源显示

4.2 转速、“S”数据显示

4.3 电流细调

4.4 电流粗调

4.5 电压细调

4.6 电压粗调

4.7 电源开关

4.8 极数、信号转换

4.9 电压输出端子

4.10 “S”输入、侧漏端子

4.11 恒流显示

4.12 恒压显示

三、使用说明

1.注意事项

交流输入应为220V±10% 50Hz ，当开关电源是，输出端之前 的电压不超过预置值。请勿在环境温度超过40℃的地方使用，散热风扇位于仪器的后部，应留有足够的空间，以利于散热。

2. 操作方法

2.1 接上电源后，将开关置于“ON”位置，指示灯为红色。

2.2 调节“VOLTAGE”粗调和细调旋钮到需要的输出电压。

2.3 将DC无刷风扇或微特电子的正、负极接入仪器的“+”、“-”输出端子，然后把“S”输出端子接入仪器的“S”输出端子。微特电机要求漏电测试的，将电机的外壳与仪器的侧漏端子相接即可。如有电机线圈与外壳漏电，仪器将自动报警。

2.4 当用在要求高的地方，输出端“+”或“-”接线柱必须有一个要与GND接线柱可靠连接，这样可以减小输出的纹波电压。

2.5 恒流调节 先将电压调至3-10V任意值，再降电流粗调细调旋钮逆时针调到底，然后将导线短路输出的正、负极，在顺时针调节电流粗调细调旋钮到所需的电流值，拆除短路线，然后在调节电压旋钮到所需的电压即可使用。

3. 功能设置

3.1 极数选择

用极数转换按键选择与被测风扇或电机相同的极数。

3.2 “S”端子的测试

将风扇“S”输出端子接入仪器的“S”输出端子，用信号转换按键选择到被测的DC风扇“S”输出端子。数据显示为转速的二分之一。

3.3 DC微特电机漏电测试

将电机的外壳与仪器的侧漏端子相连，如果电子的正、负极与外壳漏电，仪器将自动报警。

四、维护

1. 保险管维护

如果保险管烧掉，本电源将停止工作，除了发生问题一般保鲜盒不要打开，要找出纠正保险管烧断的原因，然后用相同值的保险管替换。

2. 维修

本仪器一旦内部烧坏必须有专业电器维修人员或贩卖商有厂家维修，不得自行修理，以保证安全。
