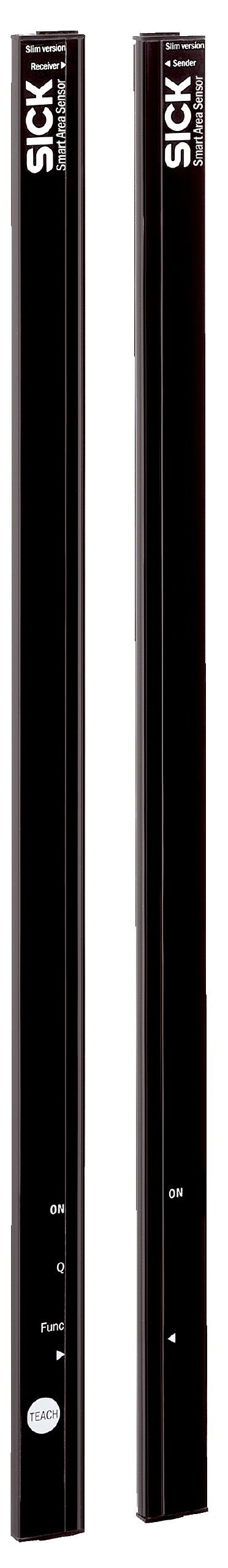

自动化光栅SGS4-F092F7PC1W11
| 型号: | SGS4-F092F7PC1W11 | | 货号: | 1215260 | | 品牌: | SICK |
产品介绍
 产品特点 | 传感器原理 | 接收器/发射器 | | 最小可检测物体 （MDO） | 十字光线, 25 mm 1) | | 光束距离 | 40 mm | | 光线出口 | 扁平 | | 光束数量 | 24 | | 监控高度 | 920 mm | | 参数设置 | 无 | | 十字光线/平行光 | 十字光激活 | | 输出 1 | 当光路被遮挡时，输出端1处于激活状态 | | 输出 2 | 当光路被遮挡时，输出端2处于已禁用状态 | | 屏蔽功能 | 屏蔽功能已禁用 | | 屏蔽输出 2 | 无屏蔽输出 2 | | 自动示教 | 自动示教已禁用 | | 对准辅助设备 | 无校准帮助 | | 污染诊断信息输出 2 | 脏污报告输出输出端 2 已禁用 |
机械/电子参数 | 光源 | 红外线 | | 轴长 | 950 nm | | 供电电压 Uv | DC24 V, ± 20 % | | 消耗电流， 接收器 | ≤ 70 mA | | 残余纹波 | < 5 Vss | | 输出电流 Imax. | 100 mA | | 输出负载，电容 | 100 nF | | 输出负载，感应 | 1 H | | 初始化时间 | 1 s | | 开关量输出 | PNP | | 输入端 | 示教输入（接收器） 测试输入（发射器） HIGH = 10 V ... 30 V / LOW = < 5 V | | 尺寸(宽 x 高 x 深) | 25 mm x 992.4 mm x 8.2 mm | | 连接类型 | 电缆带插头，M8，4 针 | | 外壳材料 | PMMA | | 显示器 | LED | | 同步 | 光学 | | 外壳防护等级 | IP65
1) | | 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 | | 防护等级 | III | | 重量 | 120 g | | 脉冲频率 | 250 kHz | | 铝制稳定器 | 无稳定器 |
性能 | 最大扫描范围 | 10 m 1) | | 最小扫描范围 | 十字光线: ≥ 0.3 m 2) | | 工作范围 | 7 m | | 响应时间 | 加密版十字光, 114 ms |
环境参数 | 抗冲击能力 | 10 g / DIN EN 60068-2-29 / 16 ms | | 抗振动性 | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) | | 电磁兼容性 | EN 60947-5-2 | | 抗环境光能力 | 直接: 100,000 lx 1) 间接: 150,000 lx | | 运行环境温度 | –25 ℃ ... +55 ℃ | | 仓库环境温度 | –25 ℃ ... +70 ℃ |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ |
分类 | ECLASS 5.0 | 27270910 | | ECLASS 5.1.4 | 27270910 | | ECLASS 6.0 | 27270910 | | ECLASS 6.2 | 27270910 | | ECLASS 7.0 | 27270910 | | ECLASS 8.0 | 27270910 | | ECLASS 8.1 | 27270910 | | ECLASS 9.0 | 27270910 | | ECLASS 10.0 | 27270910 | | ECLASS 11.0 | 27270910 | | ECLASS 12.0 | 27270910 | | ETIM 5.0 | EC002549 | | ETIM 6.0 | EC002549 | | ETIM 7.0 | EC002549 | | ETIM 8.0 | EC002549 | | UNSPSC 16.0901 | 39121528 |
| |
