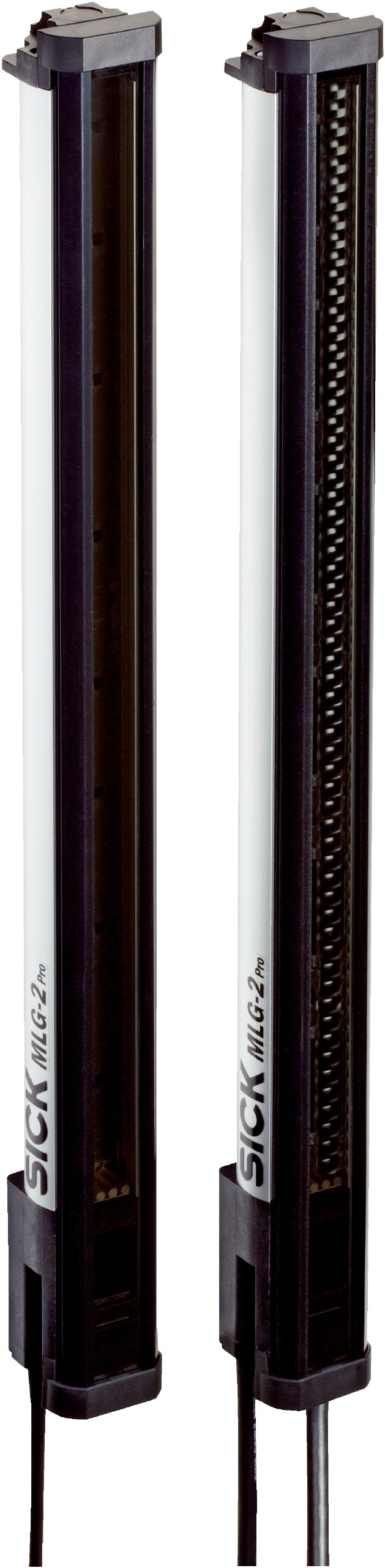

自动化光栅MLG30A-3120R11401
| 型号: | MLG30A-3120R11401 | | 货号: | 1152283 | | 品牌: | SICK |
产品介绍
      产品特点 | 设备规格 | Pro - 扩展功能 | | 传感器原理 | 接收器/发射器 | | 最小可检测物体 （MDO） | 30 mm 1) 34 mm 2) 3) | | 光束距离 | 30 mm | | 同步方式 | 电缆 | | 光束数量 | 105 | | 监控高度 | 3,120 mm | | 软件功能（默认） | | | Q1 | 就位监控 | | Q2 / IN | 示教输入 | | Q3 | 就位监控 | | Q4 / IN2 | 就位监控 | | 示教 | 标准模式 |
| | 运行模式 | | | 标准 | ✔ | | Transparent | ✔ | | 防尘防日光 | ✔ |
| | | 应用 | | | 开关量输出 | 目标检测/物体宽度
目标再检测
高度分级
孔洞检测/孔洞尺寸
外部尺寸/内部尺寸
物体位置
孔位置
区域定义 | | 数据接口 | 目标检测
孔检测
物体高度测量
测量外部尺寸
测量内部尺寸
测量物体位置
测量孔位置 |
| | 包含在供货范围内 | 1 个发射器 1 个接收器 4/6 × QuickFix 支架（监控高度超过 2 m 时需要 6 个 QuickFix 支架） 1 份快速入门指南 |
机械/电子参数 | 光源 | LED, 红外线 | | 轴长 | 850 nm | | 供电电压 Uv | DC 19.2 V ... 28.8 V 1) | | 消耗电流， 发射器 | 60.25 mA 2) | | 消耗电流， 接收器 | 141 mA 2) | | 残余纹波 | < 5 Vss | | 输出电流 Imax. | 100 mA | | 输出负载，电容 | 100 nF | | 输出负载，感应 | 1 H | | 初始化时间 | < 1 s | | 开关量输出 | 反向脉冲：PNP/NPN | | 连接类型 | M12 5 针连接器, 0.22 m M12 8 针插头, 0.27 m M12 插座，4 针，D 编码, 0.19 m | | 外壳材料 | 铝 | | 显示 | LED | | 外壳防护等级 | IP65, IP67
3) | | 保护电路 | UV 接口，带反极性保护 具有短路保护的输出端 Q 抑制干扰脉冲 | | 防护等级 | III | | 重量 | 6.549 kg | | 前镜 | PMMA | | 选配 | 无 | | UL 文件编号 | NRKH.E181493 |
性能 | 最大扫描范围 | 20 m 1) | | 最小扫描范围 | ≥ 0 m | | 工作范围 | 14.5 m | | 响应时间 | 9.4 ms 2) |
接口 | IO-Link | ✔ , IO-Link V1.1 | | 数据传输率 | 230,4 kbit/s (COM3) | | 最大电缆长度 | 20 m | | 周期时间 | 2.3 ms | | VendorID | 26 | | DeviceID HEX | 800068 | | DeviceID DEC | 8388712 | | 过程数据长度 | 32 Byte (TYPE_2_V) 1) |
| | 输入/输出 | 4 x Q (IO-Link) | | |
环境参数 | 抗冲击能力 | 持续性冲击 10 g，16 ms，1000次 一次性冲击 15 g，11 ms，每轴3次 | | 抗振动性 | 正弦波形 10-150 Hz 5 g | | 电磁兼容性 | EN 60947-5-2 | | 抗环境光能力 | 直接: 150,000 lx 1) 间接: 200,000 lx 2) | | 运行环境温度 | –30 ℃ ... +55 ℃ | | 仓库环境温度 | –40 ℃ ... +70 ℃ |
Smart Task 证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ | | cULus 认证 | ✔ | | IO-Link | ✔ | | 光生物安全性 (IEC EN 62471) 证书 | ✔ |
| |
