气缸传感器MPS-G50CFH13E31DZZ

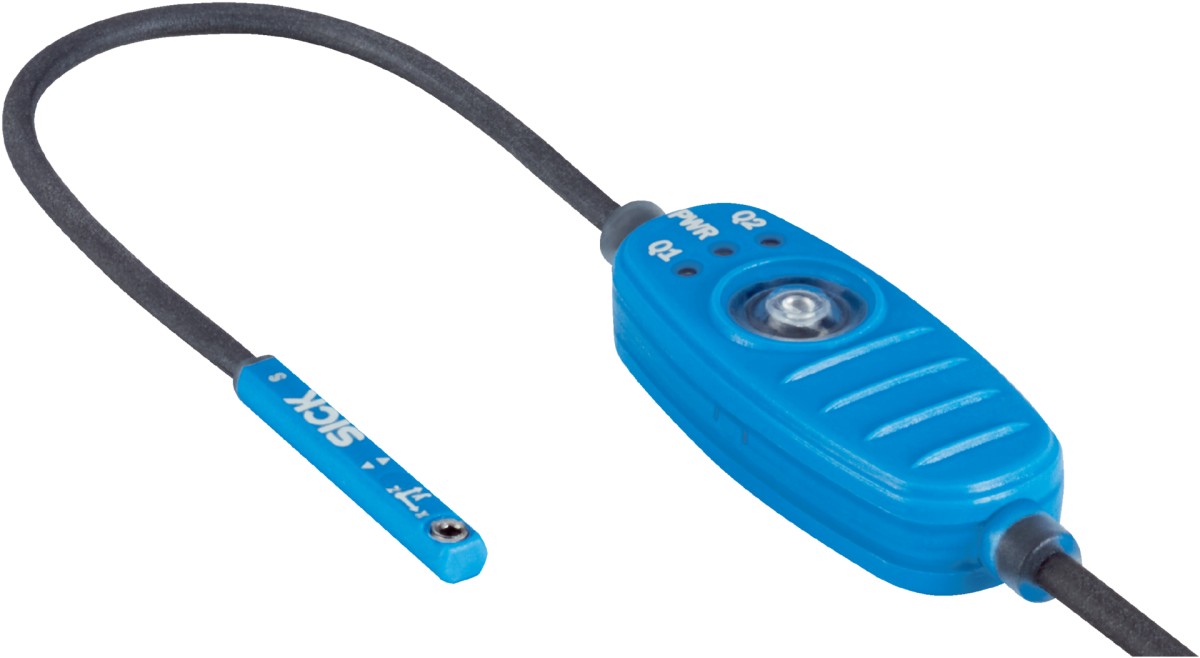

气缸传感器MPS-G50CFH13E31DZZ图片
型号:MPS-G50CFH13E31DZZ
货号:1127845
品牌:SICK


产品介绍

 Regulatory Compliance Mark (RCM)  European conformity (CE)  cULus  CP  UK Conformity Assessed (UKCA)

产品特点

圆柱形C 型槽
优生产商-槽Festo, Zimmer, Gimatic
检测范围0 mm ... 50 mm 1)
带转接头的缸型

T 型槽气缸

圆形气缸

型材气缸及拉杆气缸

测量范围50 mm
壳体长度25 mm
开关量输出2 x 反向脉冲：PNP/NPN
输出功能IO-Link
电气规格DC 4 线
外壳防护等级IP67
设置
示教按键1 至 3 个开关点动态示教初始化
1 至 3 个开关点（数字输出端）的手动编程
调整每个开关点的超程距离
重置开关点
IO-Link配置最多 8 个开关点
诊断功能激励元件诊断
特殊特征整体沉入并以此受保护地安装于槽内

1) 根据驱动装置的不同，可能存在偏差.

机械/电子参数

供电电压10 V DC ... 30 V DC
电压下降≤ 1 V
持续性电流 Ia≤ 200 mA 1)
防护等级III
（接近传感器）通电后开始工作前的延时0.175 s
功耗≤ 550 mW
所需电磁强度典型值2 mT ... 20 mT 2)
超程距离可调
滞后可调
分辨率典型型0,01 mm 3)
线性误差典型值0.3 mm 4)
典型重复精度0.05 mm 5)
采样率典型值1 ms
极性反接保护是
短路保险是
开关状态-LED 灯是
数字开关量输出是
示教功能是
运行环境温度–20 ℃ ... +70 ℃
抗冲击与抗振性30 g, 11 ms / 10 … 55 Hz, 1 mm
电磁兼容性根据 EN 60947-5-2
连接类型带有插头的电缆，M12，4 针，带有滚花螺丝, 0.3 m
连接方式详细信息
导线横截面0.08 mm²
导线直径Ø 2.6 mm
弯曲半径可移动状态 > 10 x 电缆直径
固定式铺设 > 5 x 电缆直径
电缆出线轴向
操作元件连接电缆
连接类型电缆，4 芯，0.1 m
操作元件连接电缆的详细信息
导线横截面0.09 mm²
导线直径Ø 2.2 mm
弯曲半径可移动状态 > 10 x 电缆直径
固定式铺设 > 5 x 电缆直径
电缆出线轴向
材料
外壳塑料, PA，强化
电缆PUR
操作元件塑料，TPU，增强

1) ≤ 200 mA (PUSH); ≥ –200 mA (PULL).

2) 传感器不得暴露在磁场强度大于 20 mT 的环境中！.

3) 在测量范围 > 37 mm 时，适用于分辨率：测量范围 / 3,723.

4) 25 ℃ 时，线性误差（最大偏差值）取决于响应曲线和最小偏差值函数.

5) 25 ℃ 时，从一个方向执行磁性运动的重复精度.

安全技术参数

MTTFD358 年
DCavg0 %
TM（持续运行时间）20 年

通讯接口

通讯接口IO-Link V1.1
通信接口详情COM3
周期时间1 ms
过程数据长度32 Bit
过程数据结构

位 0 ... 7 = 开关信号 Qint1 - Qint8（或至多 8 个警报通知）

位 16 ... 31 = 位置（单位为 x10 µm）

诊断

激励元件诊断
状态数据循环数，行程时间，经过的气缸行程，停留时间，活塞速度，警报通知
磁场强度2 mT ... 18 mT

证书

EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China-RoHS✔
cULus 认证✔

分类

ECLASS 5.027270104
ECLASS 5.1.427270104
ECLASS 6.027270104
ECLASS 6.227270104
ECLASS 7.027270104
ECLASS 8.027270104
ECLASS 8.127270104
ECLASS 9.027270104
ECLASS 10.027270104
ECLASS 11.027270104
ECLASS 12.027274301
ETIM 5.0EC002544
ETIM 6.0EC002544
ETIM 7.0EC002544
ETIM 8.0EC002544
UNSPSC 16.090139122230
