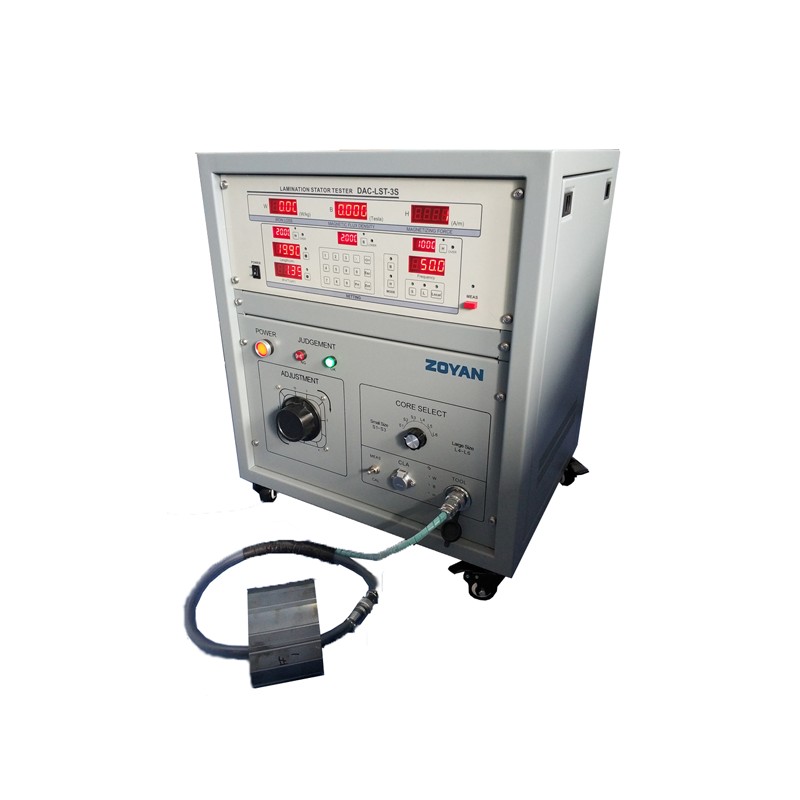

本装置用于测量电机定子在频率40-400Hz下的磁性指标（B磁通密度-H磁场强度-W铁损值）。 由于电机马达等的定子铁芯，其质量受硅钢片材料、冲压叠片过程以及热处理等加工工艺的影响，在电机产品组装完成后发现铁芯存在问题，将造成极大的人力和物力的浪费。在线圈绕线前，对铁芯产品质量的检验十分重要。
产品特点
测量电机定子铁芯在40-400Hz下的磁性指标(B磁通密度-H磁场强度-W铁损值)。
产品适用于电机定子铁芯在不同频率下的硅钢片导磁性能检测。
利用与同类型标准铁芯测试数据之比较，对层状铁芯良否自动判断。
可测试各种大小规格的叠片定子铁芯，自由切换。
适合生产现场的随机抽样检测或逐个检测。通过专用软件记录数据或打印输出。
技术参数
试品(定子)尺寸 |
小型铁芯S | 磁路长 1～40 cm；断面积S：0.5～10 C㎡ (最小内孔直径 20mm )。 |
大型铁芯L | 磁路长 40～100 cm； 断面积S：10～100 C ㎡ (最小内孔直径 35mm)。 |
测试范围 |
磁通密度 | B (Magnetic Flux Density) 0～2.0 T |
磁场强度 | H (Magnetizing Force) 0～2000A/m |
铁损 | W (Iron Loss) 0～20W/kg |
测试频率 | 40～400Hz |
测试精度 | ± 2.5%以内 (电气校正后) |
使用电源 | AC 220 V±10 % 50 H z |
电力消耗 | Max 2 KVA |
使用环境 |
保证精度范围 | 15～35 ℃ |
使用温度范围 | 0～40 ℃ |
允许湿度范围 | 35～85%RH (无露水) |
尺寸重量 |
主机尺寸 | W(545)× H(585)× D(450) mm |
主机重量 | 约 35Kg |
