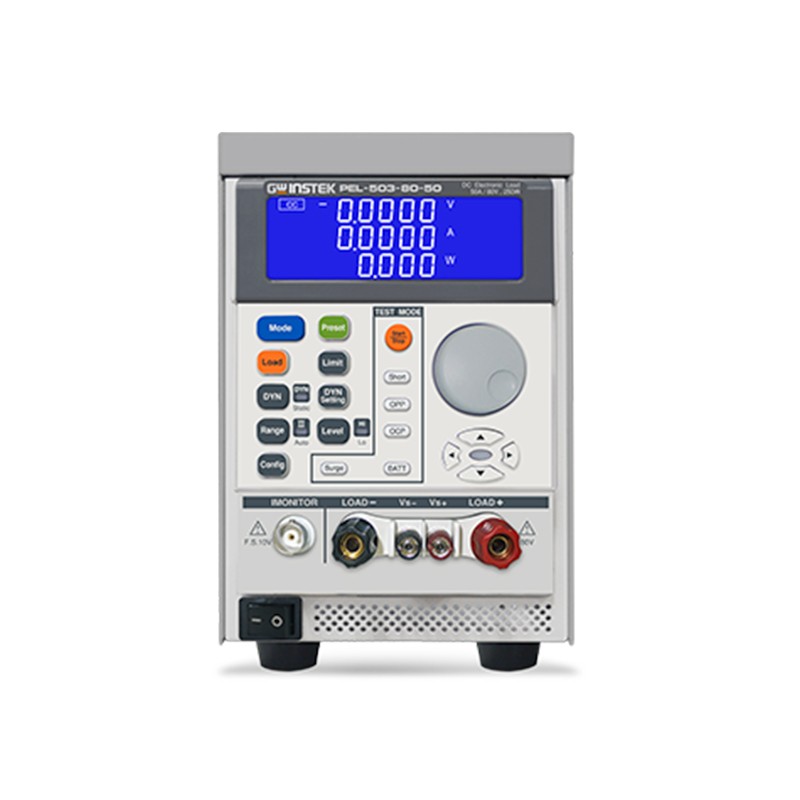

直流电子负载PEL-500

型号:

PEL-500

产品介绍

产品详情

PEL-500系列单通道电子负载，共有5个型号分别提供0～80V/O -500V电压操作范围及250～700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流，PEL-500 系列提供Surge测试，可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性，分别设定PEL.500系列的加载电压/卸载电压来进行测试，当待测体的输出电压上升至加载电压值，开始进行加载，当输出电压下降至卸载电压，开始卸载。用户可以依照待测体的功能及规格，利用GO/NG功能预先设定判断条件，PEL.500 系列将在测试过程中依据所设定的判断条件，自动产生判断结果。在电源的安全测试要求下，PEL-500 系列不仅提供Short测试功能，也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作，去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测，当其中的任- -项产生触发动作时，PEL-500 系列将有保护或提醒措施，保护PEL-500避免因为不正常操作范围而损毁。

性能特点：

5位数字电压、电流以及功率显示
同时显示电压值、电流值、功率
短路测试时可设定短路时间
过电流保护/过功率保护的自动测试功能
电池放电测试功能可以设定放电停止电压(Vbatt)、放电容量(AH、WH)以及停止放电时间
Surge测试可以模拟开机过衡电流及热插入瞬间电流
定电流、定电阻、定电压、定功率及Dynamic模式
过电压、过电流、过功率、过温度保护及逆向极性侦测
电压极性显示可设成正值("+" )或负值("-")
通讯接口: RS-232C、USB

产品规格

型号

PEL-503-80-50

PEL-504-80-70

PEL-504-500-15

PEL-507-80-140

PEL-507-500-30

工作范围

功率（W）

250 W

350 W

700 W

电流（A）

50 A

70 A

15 A

140 A

30 A

电压（V）

80 V

500 V

80 V

500 V

最小操作电压

1.0V @ 50A

1.2V @ 70A

6V @ 15A

0.9V @ 140A

3.0V @ 30A

保护功能

过功率保护(OPP)

≈262.5 W

≈367.5 W

≈735 W

≈ 735 W

过电流保护(OCP)

≈52.5 A

≈73.5 A

≈15.75 A

≈147 A

≈31.5 A

过电压保护(OVP)

≈84 V

≈525 V

≈84 V

≈ 525 V

过热保护(OTP)

YES

工作模式

定电流模式

范围

0～5.04～50.4 A

0～7.02～70.2 A

0～1.5～15 A

0～14.04～140.4 A

0～3～30 A

分辨率

0.084 mA / 84 mA

0.117 mA / 1.17 mA

0.025 mA / 0.25 mA

0.234 mA / 2.34 mA

0.05 mA / 0.5 mA

精度

±0.1% OF (SETTING + RANGE)

定电阻模式

范围

0.016～1.6～96000 Ω

0.0114～1.14～68400 Ω

0.4～40～2400000 Ω

0.0057～0.57～34200 Ω

0.2～20～1200000 Ω

分辨率

26.666 μΩ / 0.010416 mSiemens

19 μΩ / 0.014619 mSiemens

666.667uΩ / 0.416 uSiemens

9.5uΩ / 29.239 uSiemens

333.334uΩ / 0.833 uSiemens

精度

±0.2% OF (SETTING + RANGE)

定电压模式

范围

0～8.1～81 V

0～60～500 V

0～8.1～81 V

0～60～500 V

分辨率

0.135mV/ 1.35mV

1 mV/ 10mV

0.135mV/ 1.35mV

1 mV/ 10mV

精度

±0.05% OF (SETTING + RANGE)

定功率模式

范围

0～25.02～250.2 W(Imax.= r1：5A , r2：50A)

0～35.04～350.4W(Imax.= r1：7A , r2：70A)

0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A)

0～70.02～700.2 W(Imax.= r1：14A , r2：140A)

0～70.02～700.2 W(Imax.= r1：3A , r2：30A)

分辨率

0.417 mW/ 4.17 mW

0.584mW/ 5.84 mW

0.584 mW/ 5.84 mW

1.167 mW/ 11.67 mW

1.17 mW/ 117 mW

精度

±0.5% OF (SETTING + RANGE)

动态模式

THIGH/TLOW

10 uS to 9.999 Sec

分辨率

0.001 / 0.01 / 0.1 / 1mS

转换速率

3.2～200 mA/μs

0.032～2 A/μS

4.64～290 mA/μs

0.0464～2.90 A/μS

1～62.5 mA/μs

10～625 mA/μS

0.0096～0.6A/μs

0.096～6A/μS

2～125 mA/μs

20～1250 mA/μS

精度

±5% ±10μS

测量

电压回读

范围(5 Digital)

0～8.1～81 V

0～60～500 V

0～8.1～81 V

0～60～500 V

分辨率

0.135mV/ 1.35mV

1 mV/ 10mV

0.135mV/ 1.35mV

1 mV/ 10mV

精度

±0.025% OF(READING + RANGE)

电流回读

范围(5 Digital)

0～5.04～50.4 A

0～7.02～70.2 A

0～1.5～15 A

0～14.04～140.4 A

0～3～30 A

分辨率

0.084 mA / 84 mA

0.117 mA / 1.17 mA

0.025 mA / 0.25 mA

0.234 mA / 2.34 mA

0.05 mA / 0.5 mA

精度

±0.1% OF (READING + RANGE)

功率回读

范围(5 Digital)

25W

250W

35W

350W

35W

350W

70W

700W

70W

700W

分辨率

0.001W

0.01W

0.001W

0.01W

0.001W

0.01W

0.001W

0.01W

0.001W

0.01W

精度

± 0.1% of (Reading + Range)

Surge 测试

Surge & Normal 电流

0～50A

0～70A

0～15A

0～140A

0～30A

Surge 时间

10～1000ms

Surge 步骤

1～5

电池放电测试

低电压保护

0～81V

0～500V

0～81V

0～500V

时间

1～99999Sec

容量

0.1～19999.9AH/0.1～19999.9WH

其它

Load ON电压

0.1～25V

0.4～100V

0.1～25V

0.4～100V

精度

1% of (Setting + Range)

Load OFF 电压

0～25V

0～100V

0～25V

0～100V

精度

0.05% of (Setting +Range)

Imonitor (非隔离)

5.04 A/V

7.02 A/V

1.5 A/V

14.04 A/V

3 A/V

电流监视

FULL SCALE 10V

精度

0.5% of (Setting + Range)
