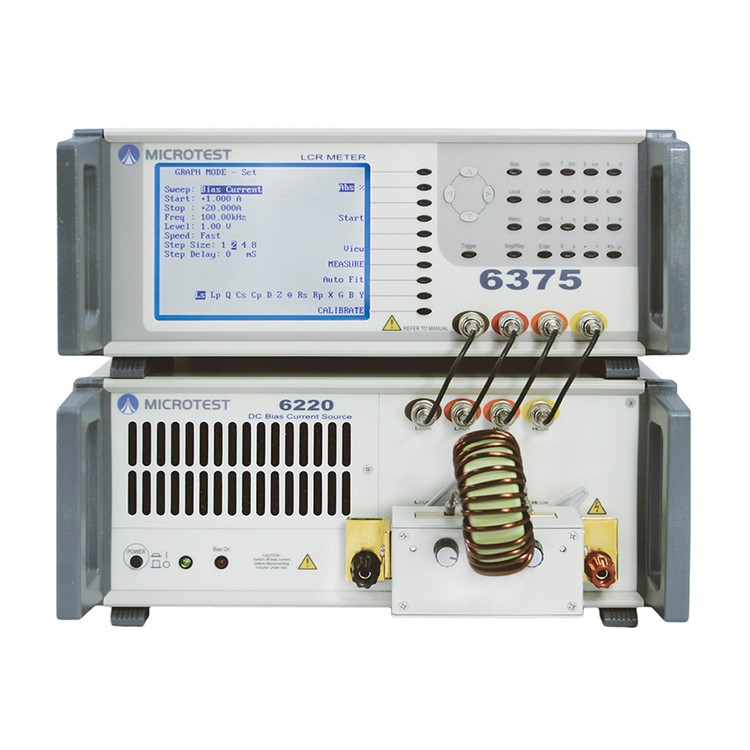

MICROTEST DC Bias 6210、6220、6240 **拥有内部温升扫描功能，透过扫描功能得到线圈内温度升高的参数，不再受限于空间过小导致量测数值非常困难。温升扫描功能可以让工程师了解线圈上加了电流以后，温度爬升的状况，就能立即知道组件是否会因温度过高而烧毁。DC Bias 6210/6220 搭配 LCR Meter 6375-6379 系列 最多可迭加6台，最大输出电压20Vdc。 DC Bais 6240 搭配LCR Meter 6577最多可迭加8台。最大输出电压 12Vdc。益和DC Bias最大电流可至320A。
性能特点
电流及频率扫描图形分析
温升扫描功能，解决高温烧毁待测物的问题
DCR量测功能
可长时间持续最大功率输出
正反向电流切换功能
可扩充输出电流，最高可达120A/320A
强化的突破保护装置
依输出电流自动调整 6210/6220 最大输出电压 20Vdc, 最大输出功率为25W，6240 最大输出电压 12Vdc, 最大输出功率为50W
透过 LCR Meter 经Handler接口直接操控
LCR Meter 电表搭配 DC Bias
选择LCR Meter型号 | 6375 | 6376 | 6377 | 6378 | 6379 | 6577 |
LCR量测功能 | ● | ● | ● | ● | ● | ● |
最高测试频率(Hz) | 200K | 500K | 1M | 5M | 10M | 1M |
搭配DC Bias机型 | 6210/6220 | 6240 |
搭配DC Bias带宽 | 200K | 500K | 1M | 3M | 3M | 1M |
最高并接输出电流 | 60AMP/120AMP | 320AMP |
定功率输出功能 | ● | ● | ● | ● | ● | ● |
正负电流切换功能 | ● | ● | ● | ● | ● | ● |
大电流直流电阻量测 | ● | ● | ● | ● | ● | ● |
电流图形扫描分析 | ● | ● | ● | ● | ● | ● |
频率图形扫描分析 | ● | ● | ● | ● | ● | ● |
温升图形扫描分析 | ● | ● | ● | ● | ● | ● |
量测数据
DC Bias 型号 | 6210 | 6220 | 6240 |
输出电流 | 0.000A - 10.000A | 0.000A - 20.000A | 0.000A - 40.000A |
电流精确度 | 0.000A - 1.000A 1%+5mA |
| 1.001A - 5.000A 2% |
| 5.001A - 20.000A 3% |
频率响应 | 20Hz - 3MHz |
功率消耗 | 320W max. | 640W max. |
规格
电源需求 | 电压 88-264Vac |
| 频率 47-63Hz |
接口 | RS-232, Handler (option) |
启动方式 | 自动、手动、RS-232、GPIB (option) |
操作环境 | Temperature : 10°C to 40°C Humidity : 20 ～ 90% |
外观尺寸 (W*H*D) | 6210/6220 - 340x133x525 mm 、6240 - 432x132x552 mm |
重量 | 6210/6220 -15 Kg、6240 -20 Kg |
参数量测范围
｜Z｜ R X | 0.1 mΩ - 100MΩ |
｜Y｜ G B | 10nS - 1000S |
Cs Cp | 0.01pF - >1F |
Ls Lp | 0.01nH - 100KH |
D | 0.00001 - 9.9999 |
Q | 0.1 - 9999.9 |
DCR | 0.1mΩ - 100MΩ |
Δ% | -999.99% - 999.99% |
Θ | -180° - +180° |
