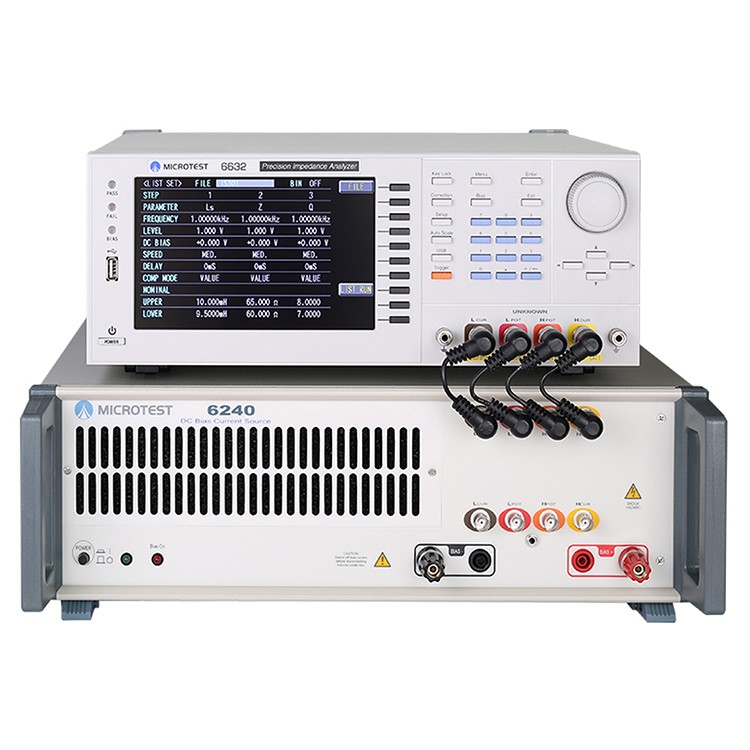

MICROTEST DC Bias 6210(10A)、6220(20A)、6240(40A) **拥有内部温升扫描功能，透过扫描功能得到线圈内温度升高的参数，不再受限于空间过小导致量测数值非常困难。温升扫描功能可以让工程师了解线圈上加了电流以后，温度爬升的状况，就能立即知道元件是否会因温度过高而烧毁。DC Bias 6210/6220 搭配 精密阻抗分析仪6632 最多可迭加6台，最大输出电压20Vdc。 DC Bais 6240 搭配精密阻抗分析仪6632 最多可迭加8台。最大输出电压 12Vdc。益和DC Bias 最大电流可至320A。
性能特点
6210/6220最高频率响应 100-3MHz，6240最高频率响应100-1MHz
电流及频率扫描图形分析
温升扫描功能，解决高温烧毁待测物的问题
DCR 量测功能
可长时间持续最大功率输出
正反向电流切换功能
依输出电流自动调整 6210/6220 最大输出电压 20Vdc, 最大输出功率为 25W。最多可迭加六台，最大电流可达 120AMP
依输出电流自动调整 6240 最大输出电压 12Vdc，最大输出功率为50W。最多可迭加八台，最大电流可达 320AMP
强化的突破保护装置
透过 LCR Meter 经 Handler 介面直接操控
量测数据
DC Bias 型号 | 6210 | 6220 | 6240 |
LCR+DC Bias 频率响应 | 100-3MHz | 100-3MHz | 100-1MHz |
最高输出电流 | 60A | 120A | 320A |
输出电流 | 10A | 20A | 40A |
电流精确度 (6632单机) | 0.000A - 1.000A 1%+5mA |
| 1.001A - 5.000A 2% |
| 5.001A - 20.000A 3% |
功率消耗 | 320W max. | 640W max. |
定功率输出 | ● |
正负电流切换 | ● |
磁饱和电流扫描 | ● |
温升电流扫描 | ● |
频率曲线扫描 | ● |
直流电阻测量 | ● |
LCR Meter型号 | 6632 |
频率 | 10-1/3/5/10/20/30/50MHz |
AC测试信号位准 | 10mV-2Vrms |
DC测试信号位准 | 1V(固定) |
输出阻抗 | 25Ω、100Ω (可切换) |
电源需求 | 电压 88-264Vac |
频率 47-63Hz |
介面 | RS-232、Handler |
启动方式 | 自动、手动、RS-232、GPIB 、Handler |
操作环境 | 温度：10-40℃、湿度：20-90%RH |
外观尺寸 (W*H*D) | 337x145x525 mm (6210/6220)、435x132x525 mm (6240) |
重量 | 15 Kg (6210/6220)、20 Kg (6240) |
参数量测范围
|Z| | 0.000 mΩ - 9999.99 MΩ |
R, X | ± 0.000 mΩ - 9999.99 MΩ |
|Y| | 0.00000 uS - 999.999 kS |
G, B | ± 0.00000 uS - 999.999 kS |
θRAD | ± 0.00000 - 3.14159 |
θDEG | ± 0.000° - 180.000° |
Cs, Cp | ± 0.00000 pF - 9999.99 F |
Ls, Lp | ± 0.00 nH - 9999.99 kH |
D | 0.00000 - 9999.99 |
Q | 0.00 - 9999.99 |
Δ | ± 0.00% - 9999.99% |
Rdc | 0.00 mΩ - 99.9999 MΩ |
εr' εr'' | 0 - 100000 |
μr' μr'" | 0 - 100000 |
