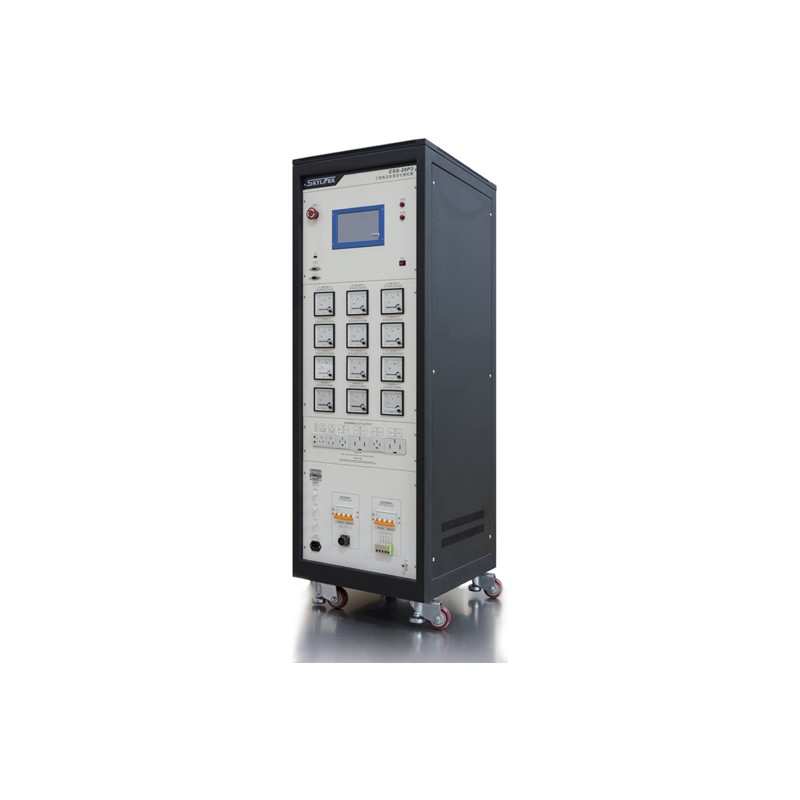

CSS-20P3周波电压跌落（升高）模拟器是针对电压瞬变、短时中断抗扰度试验的特点和要求而专门设计的高可靠性设备。为评定与低压电网连接的电气和电子产品对电压瞬变、短时中断的抗干扰能力提供一个共同依据。该设备的性能满足IEC61000-4-11和GB/T17626.11标准的要求。
技术参数
负荷容量 | 三相380V20A |
跌落(升高)电压（相对中线） | 0～265V±10％（1V步进），每相独立设置。 三路跌落电压可以不同，可以模拟三相不平衡。 |
跌落(升高)起始相位 | 0～359°(1°步进) ，每相独立设置。 |
跌落(升高)终止相位 | 0～359°(1°步进) ，每相独立设置。 |
跌落选择 | 逐相/多相独立/多相同步等都种组合 |
IEC标准测试电压 | 跌落(升高)电压是0％，40％，70％，,80%,120％UT |
触发模式 | 计数（COUNT） | 按跌落(升高)周期设定值计数，每相独立设置。 |
50ms | 每一次跌落(升高)周期中包含三次跌落(升高),这三次跌落(升高)的时间间隔为50ms |
跌落(升高)持续周波数 | 0001～50000个周波（1个周波步进），每相独立设置。 |
跌落(升高)间隔周波数 | 0000～50000个周波（1个周波步进），每相独立设置。 |
跌落(升高)周期数 | 0001～50000个周期（1个周期步进） |
自动测定相序 | 三相可任意接、自动测定相序。 |
触摸屏图形化输入方式 | 数字键盘 |
同步显示电压/电流/频率等 | 过流保护 |
使用环境 | 环境温度：10℃～35℃ 相对湿度：30％～60％ |
电源 | 单相AC220V±10％、50／60Hz |
重量 | 约200kg |
