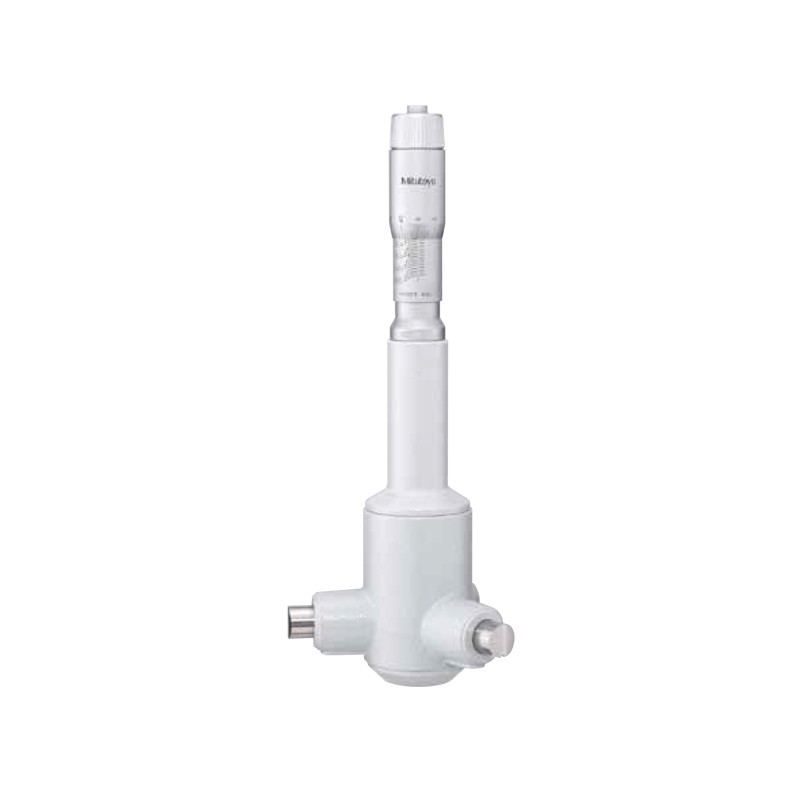

HT2-R系列 Holtest (II 型) (三爪式孔径千分尺)
经济实惠普及型的孔径千分尺。
与钛涂层Holtest孔径千分尺型号的精度一样。
关于设置环规的详细信息参见C-47页。
带有恒定测力的装置，减少了因操作人员水平的不同而引起的偏差，从而可进行稳定的测量。
接长杆(选件)可用于测量深孔。
技术参数
单体
货号 | 型号 | 测量范围 (mm)*2 | 分度值 (mm) | 最大允许误差JMPE (µm)*1 | 接长杆 (选件) |
368-764 | HT2-16R | 12 - 16 | 0.005 | ±3 (最大差值3) | 952621 (150mm) |
368-765 | HT2-20R | 16 - 20 |
368-766 | HT2-25R | 20 - 25 | 952622 (150mm) |
368-767 | HT2-30R | 25 - 30 |
368-768 | HT2-40R | 30 - 40 |
368-769 | HT2-50R | 40 - 50 |
368-770 | HT2-63R | 50 - 63 | 952623 (150mm) |
368-771 | HT2-75R | 62 - 75 | ±4 (最大差值4) |
368-772 | HT2-88R | 75 - 88 |
368-773 | HT2-100R | 87 - 100 |
368-774 | HT2-125R | 100 - 125 | ±5 (最大差值5) |
368-775 | HT2-150R | 125 - 150 |
368-776 | HT2-175R | 150 - 175 |
368-777 | HT2-200R | 175 - 200 |
368-778 | HT2-225R | 200 - 225 | ±6 (最大差值6) |
368-779 | HT2-250R | 225 - 250 |
368-780 | HT2-275R | 250 - 275 |
368-781 | HT2-300R | 275 - 300 |

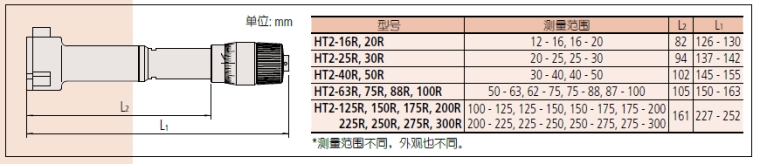

尺寸
不可更换测头套装
货号 | 型号 | 测量范围 (mm)* | 分度值 (mm) | 套装内容 |
368-991 | HT2-20RST | 12 - 20 | 0.005 | 主尺 12 - 16mm | 1个 |
16 - 20mm | 1个 |
设置环规 (ø16) 接长杆 (150mm) | 1个 1个 |
扳手 | 2个 |
内六角扳手 | 1个 |
主尺 20 - 25mm 25 - 30mm | 1个 1个 |
30 - 40mm | 1个 |
368-992 | HT2-50RST | 20 - 50 | 40 - 50mm | 1个 |
设置环规 (ø25, ø40) | 各1个 |
接长杆 (150mm) | 1个 |
扳手 内六角扳手 | 2个 1个 |
主尺 50 - 63mm 62 - 75mm | 1个 1个 |
75 - 88mm | 1个 |
368-993 | HT2-100RST | 50 - 100 |
87 - 100mm | 1个 |
设置环规 (ø62, ø87) | 各1个 |
接长杆 (150mm) | 1个 |
扳手 内六角扳手 | 2个 1个 |
主尺 100 - 125mm 125 - 150mm | 1个 1个 |
1个 |
150 - 175mm |
368-994 | HT2-200RST | 100 - 200 |
175 - 200mm | 1个 |
设置环规(ø125, ø175) | 各1个 |
接长杆 (150mm) | 1个 |
扳手 内六角扳手 | 2个 1个 |
