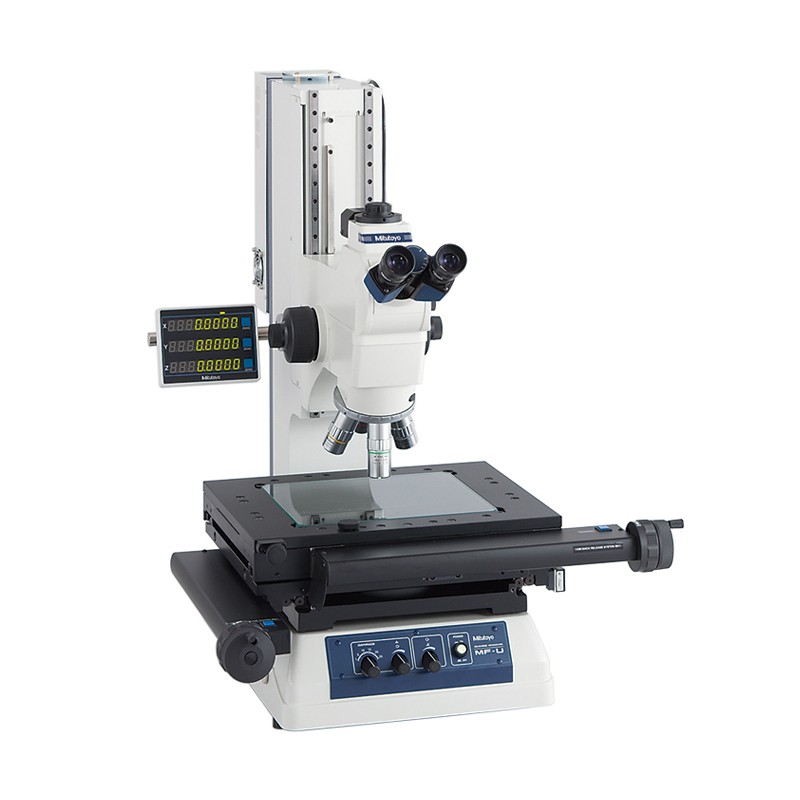

型号

测量范围(mm)

主机尺寸(mm)

类型

MF-UA1010D

100x100

562x730x667

明视场

MF-UA2010D

200x100

624x745x667

明视场

MF-UA2017D

200x170

642x892x782

明视场

MF-UA3017D

300x170

692x892x782

明视场

MF-UA4020D

400x200

756x892x782

明视场

MF-UC1010D

100x100

562x730x667

明暗视场

MF-UC2010D

200x100

624x745x667

明暗视场

MF-UC2017D

200x170

642x892x782

明暗视场

MF-UC 3017D

300x170

692x892x782

明暗视场

主机

1010

2010

2017

3017

4020

明視野仕様

2 轴(X.Y)

MF-UA1010D

MF-UA2010D

MF-UA2017D

MF-UA3017D

MF-UA4020D

176-871-11

176-872-11

176-873-11

176-874-11

176-875-11

3 轴(X. Y.Z)

MF-UB1010D

MF-UB2010D

MF-UB2017D

MF-UB3017D

MF.UB4020D

176-876-11

176-877-11

176-878-11

176-879-11

176-880-11

明暗視野仕樣

2 轴(X-Y)

MF-UC1010D

MF-UC2010D

MF-UC2017D

MF-UC3017D

MF-UC4020D

176-881-11

176-882-11

176-883-11

176-884-11

176-885-11

3 轴(X.Y.Z)

MF-UD1010D

MF-UD2010D

MF-UD2017D

MF-UD3017D

MF-UD4020D

176-886-11

176-887-11

176-888-11

176-889-11

176-890-11

测量精度(20ºC 无负载)^*1

(2.2+0.02L)um L:为测量长度(mm)

分辨力

安装高精度数显计数器 1、0.5、0.1μm切换

观察部

镜筒

标准附件:倾斜镜筒 标准附件:相机接口观察:相机=50:50固定)^*3

标准附件:十字线(十字虚线线宽5μm) 可选:各种十字线

倾斜角度

俯视角角度0-30°

观察图像

正像

观察方法

明视场、暗视场(仅限明暗视场的型号) 选件:偏光、微分干涉对比

目镜

标准附件:10x(视场数:24) 选件:15x、20X

旋转装置

手动、电动二 二选一

物镜

明视场规格

MPlan Apo. GPlan Apo系列

明视场规格

BD Plan Apo系列

工作台

测量范围

100x100mm

200x100mm

200x170mm

300x170mm

400x200mm

最大负载

10kg

20kg

15kg

进给装置

手动快速释放装置(内置零点开关)

旋转角度

±5º

±3º

内部照明

LED照明装置

白色LED(透射/垂直反射照明)、无极亮度调节

卤素照明装置

12V50W区素(透射座直反射照明)、无极亮度调节 12V、

100W(垂直反射照明)、无极亮度调节*4 15V、150W(垂直反射照明)、无极亮度调节4

外部照明

选项:双光纤照明

Z轴

进给方式

手动左右手柄(粗调:30mm/圈、微调:0.2mm/圈)

最大工件高度

150mm

220mm

输出

RS-232C输出、 用于影像单元USB输出

尺寸 (WxDxH)

主机

562x730x667mm

624x745x667mm

642x892x782mm

692x892x782mm

756x892x782mm_

控制装置

用于照明装置控制装置

114x360x96mm

重量

约70kg

约75kg

约150kg

约160kg

约165kg

最大能耗^*2

LED规格:55W、卤素照明装置:190W(垂直反射照明12V、100W)-240

W(垂直反射照明15V、150W AC电源输入接口:100-240V
