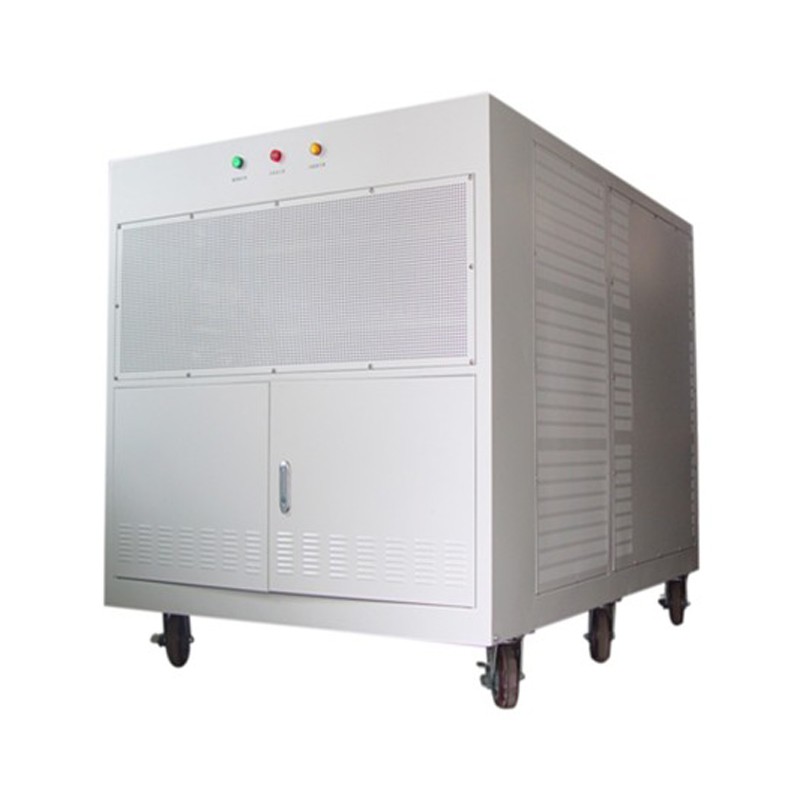

ACLT-3830H可编程交流负载

1.本设备内置有精密RLC负载，是由连续可调电阻、电感、电容负载系统、电气参数测试系统、自动控制系统、软件分析系统组成。

2. 可以模拟三相负载不平衡、负荷突加突卸、不同功率因素超前、滞后等各种电力工况。检验微网系统在各种复杂极端工况下的运行可靠性。

3. 预先设置负荷运行的状态及时间，可编程交流负载预先设定的根据负荷曲线自动加载运行。

4. 具备测量微网逆变器防孤岛效应保护功能。

5. 在微网试验平台与能量管理系统程序研发试验中，可以将本设备任意设定成一级负荷、二级负荷、三级负荷，实施软件功能可行性实验。

6. 本设备内置元器件采用无源元件，在任何功率段输出测试时，绝不会产生谐波与干扰影响试验结果。（与电子式负荷的重要区别）

7. 本设备的RLC负载分别装有智能加载控制板，能根据主机的命令，加载每一相的各种RLC功率模块。

8. 本设备内置有多通道的电气参数采集模块，能够精确测量显示三相RLC各个通道的电压、电流、有功功率、无功功率等电气参数。

9. 内置的阻性负载、感性负载及容性负载最小标准功率为0.001kVA，步进幅度0.001kVA，负荷功率连续可调，可精确模拟交流谐振发生并满足逆变器防孤岛保护功能检测需要。

10. 新型功耗组件，功率密度高，无红热现象，阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移。

11. 内置电感采用磁路式可控式的负载电感负载元件，满足线电压400V/50Hz（相电压230V/50Hz）工况下0.001kVA功率调节要求，确保长时间加载测试过程中电感功率不发生变化，不会影响谐振点使其偏移。

12. 内置电容采用标准CBB电容元件，满足线电压400V/50Hz（相电压230V/50Hz）工况下0.001kvar功率调节要求，确保长时间加载测试过程中电容功率不发生变化，不会影响谐振点使其偏移。

13. 内置电容负载每一支路必须增加有防短路专用保护电路模块，避免电容器元件在测试过程及加载开关闭合瞬间发生短路而烧毁主机。

14. ABC三相阻性负载、感性负载、容性负载的功率，可以分相独立控制及调节，满足三相电压不平衡条件下仍可精确调节出交流谐振点的要求。

15. 主机控制电路能对阻性负载元件的寄生电感进行自动补偿，精确加载RLC功率,满足防孤岛试验测试要求。

16. 主机控制电路能对感性负载元件的寄生电阻进行自动补偿，满足精确加载电感检测，实现谐振及无功偏移调节的测试要求，满足防孤岛试验测试。

17. 设备带有自动谐振点加载功能，能根据逆变器的输出有功无功功率值，预置加载点，自动加载到位，并显示加载后各项电气参数。

18. 主机采用电子电路控制，具有温度过热自动报警保护功能：由于特殊原因出现过热、过流时，可自动切断负载。

19. 可以通过远程PC机设置相应的功率，任意组合、设定加载RLC功率，即可远程控制并调节RLC功率，将测量数据上传到PC机并实现对检测过程中测试数据的实时记录存储，并配合后台分析软件将测试数据导成excel格式的检测报告。

技术参数
