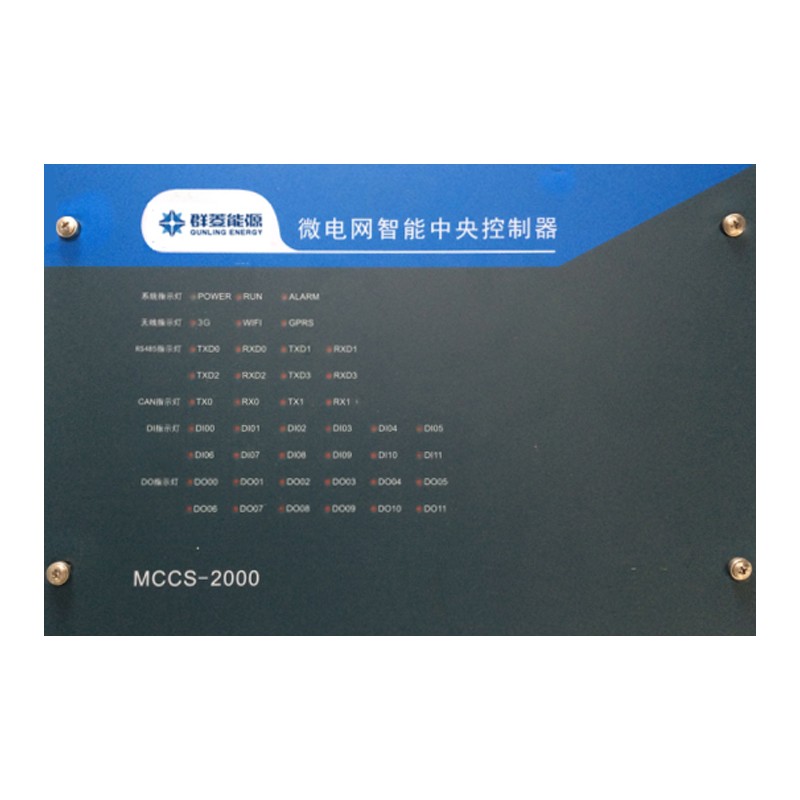

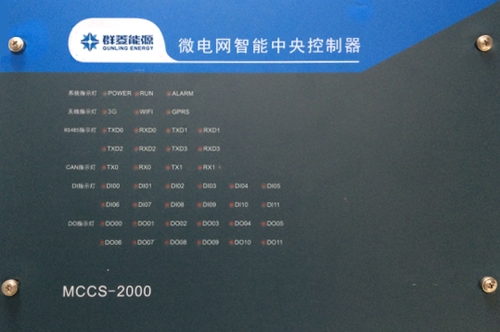

MCCS系列微电网智能中央控制器

MCCS系列微电网智能中央控制器是针对于分布式发电和微电网系统设计的智能中央控制器，其具备完善的微电网多目标优化控制、协议转换、数据采集、测量、保护、控制与监视功能，是一款开放的控制器，可以通过软件手动配置实现任意添加于删除所要控制设备，现已广泛应用于分布式发电和微电网等项目中，有力地保障了微电网系统安全、经济、稳定运行。

1、通信及协议转换功能

LAN通信：2个10/100Mbps 自适应 以太网，标准RJ45接口。

RS485通信：4路RS485电平串口,支持波特率1200～115200bps。

CAN通信：2路CAN通信接口。

无线通信：3G、GPRS、WiFi。

2、设备采集与控制

本产品集成了目前微电网常用的厂家设备，如光伏逆变器、风电变流器、智能汇流箱、柴油发电机、数显电表、智能电表、储能双向变流器、电池管理系统BMS、风机模拟器、光伏模拟器、交流源、柴油发电机模拟器、阻抗模拟器、负载模拟器等设备通讯协议。

3、电参数采集

本产品主板上集成6路高精度电能芯片，适应于三相三、三相四线制电力系统的电参数采集，共可采集6路的电参量，具体电参量包括：相电压、相电流、有功/无功/视在功率、有功/无功/视在电能、频率/周期等。

4.、DI/DO接口

本产品主板上集成了12路DI和12路DO。可用于采集输入开关量及控制接触器闭合/断开。

5、控制功能

光伏系统协调控制、风电协调控制、储能系统协调控制等各类新能源发电设备协调控制，变流器可实主从控制，下垂控制等，各类负荷控制和柴油发电机控制、敏感负荷和非敏感负荷控制等。

潮流控制、有功功率控制、电压/无功调节、并离网切换功能等控制功能。

6、特殊功能

数据库：存储配置信息和保存历史数据、报警信息等。

日志功能：可以将微电网控制器主要信息和操作信息保存。

网页配置/网页数据显示，实现以网页访问形式进行参数配置和设备实时显示功能。

自动搜索功能：实现局域网内，电脑或其他设备采用工具软件搜索到设备功能。

数据采集与协调控制功能采用模块化设计，相互独立，提供接口，方便用户功能性二次开发。

7、故障诊断

读取设备保护/故障信息，进行综合判断，协调系统运行，并上传诊断信息至监控服务器，作为优化控制策略的输入条件。

主要特点

1、参数设置灵活

本装置的一大特点就是采用服务器方式，实现以网页访问形式进行参数配置和设备实时显示功能。

2、实时系统、响应迅速

MCCS系列微电网智能中央控制器是一款功能强大，接口丰富且功耗极低嵌入式计算机,它是基于RISC架构 级ARM处理器构建的壁挂式嵌入式计算机，MCCS系列产品预装Linux2.6操作系统。高主频处理器，内嵌大容量SDRAM 和 Flash 存储器，处理能力强劲，容量大，完全满足现场控制的“硬实时”要求。

3、应用底层驱动与应用层分离

底层硬件驱动，各类数据库、通讯协议解析进行封装，与功能控制策略应用进行分离，保证用户在此平台上进行应用层控制软件的二次开发。

4、集成成熟的应用层控制策略

装置配有多种微电网多目标优化控制策略，包括发新能源电设备控制、负荷控制、能量预测控制、能量控制与调度控制等。

5、强大的通信管理能力

支持2个10/100M 自适应 以太网接口、4个RS485 串行通讯接口、2个CAN通信口。兼容IEC60870-5-103传输规约，集成目前 和电力使用的通用协议，包括Modbus协议，DL/T645-1997/2007协议，电力规约101/103/104协议，电动汽车充电协议（国电、南网），未来还集成IEC-61850标准等。

6、灵活的软件升级方式
