GSP301HFA(单轴），GSP303HFA(三轴）是一款按照工业标准设计、用于测量交流高频弱磁场的磁场变送器，具有高精度、高分辨率、便于集成的特点，可以满足工业生产的各种复杂使用环境，可用于科学研究、实验室、工业、制造业等用户，典型用途为环境保护、交流输变电和变压器交流磁场测量、电磁环境限值评价等场合。

GSP301HFA(单轴）、GSP303HFA(三轴）高频弱磁场变送器感应交流磁场，输出与磁场强度成正比的模拟信号(±3V)，交流磁场测量峰值量程±150μT，噪声低至4nT@100Hz，线性度优于±1%，频率响应范围20Hz-1.2MHz。

GSP301HFA(单轴）、GSP303HFA(三轴）也可以根据用户的需求定制，提供定制量程、分辨率、频率响应、电压输出、探头形状的产品。

功能特性

按照工业标准制造

模拟信号(±3V)输出，易集成

供电电源±11VDC- ±13VDC

通过CE认证和EMC测试

峰值量程±150μT

噪声低至4nT@100Hz

线性度优于±1%

频率响应范围20Hz-1.2MHz

高频弱磁场变送器参数：

高频弱磁场变送器的连线示意图

1、变送器的接线端子及描述

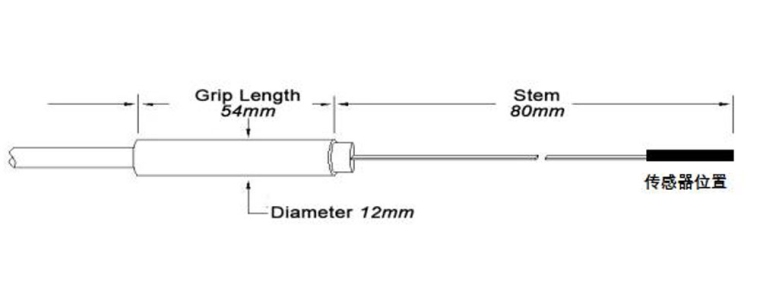

2、探头尺寸

可选附件
