手持式宽量程三维高斯计G93

首页

产品

手持式宽量程三维高斯计G93

型号:	G93
仪器产地:	国产电磁学计量仪器

索取资料及报价

产品介绍

德国我司有着多年的磁场测试经验，开创性地推出了G93宽量程三维高斯计，可用于科学研究、实验室、工业、制造业等用户。3.2英寸彩色工业触摸屏，提供了丰富的显示内容，拥有最大值/最小值/保持值/磁极/报警阈值，实时磁场强度的XYZ分量值、矢量值以及时域图等功能。

G93高斯计的三维探头具有一个异常优异的特点：它的探头传感器采用了微电子机械制造工艺，具有很高的空间分辨率(磁场感应区0.1 x 0.1 x 0.1mm³)，三轴正交性误差小于0.1°，探头厚度仅仅2mm。因此，三维高斯计G93非常适合研究机构、大学和企业使用。

G93 高斯计拥有多种不同类型的三维探头：标准探头、宽量程探头、弱磁场探头和内置温度传感器的探头，可检测10nT (0.1mG)到20T (200kG)的磁场，DC基本精度1%或者0.5%。

其中标准探头的量程30kG(3T)，频率响应范围DC- 1kHz；宽量程探头的量程高达200kG(20T)，频率响应范围DC- 1kHz，非常适合测量超导磁体磁场；弱磁场探头的量程6G(600μT)，频率响应范围DC- 80Hz；内置温度传感器的探头具有温度补偿功能，在温度变化时，可以提高测量数据的精度和稳定性，因此强烈建议购买内置温度传感器的探头。

高斯计G93已通过CE认证和EMC(电磁兼容)测试。

功能特性

符合人体工程学设计

图形界面操作系统

3.2英寸LCD彩色触摸屏

最大值/最小值/保持功能

智能记录和查看

时域图显示和报警功能

XYZ分量值和矢量值显示

S或 N磁极显示

充电电池可供连续工作超过24小时

测量范围0.1mG-200kG

DC基本精度：1%或0.5%

全5位显示

频率响应：DC- 1kHz (-3dB)

三轴正交性误差小于0.1°

磁场感应区0.1*0.1*0.1mm³

常规探头典型温度系数±500ppm/℃

带温度补偿功能的探头可选

探头厚度只有2mm

图形界面操作系统


德国柯雷开发了首款工业手持表操作系统（图形界面操作系统），用户以触摸的方式，操作G93高斯计，高效便捷。

显示风格


彩色LCD显示屏显示多种数据：时间、实时磁场强度、磁极的极性、最大值、最小值、注解、报警阈值、时域图等。

智能记录和查看


提供了详细的记录列表，用户可以查看每一个测量数据的细节。

点击任意一条记录列表，用户可以看到完整的存储信息，此信息的显示格式类似截屏显示，并可加入每条记录的备注。

三维显示模式


G93高斯计有多种显示模式可选择：标准模式、三维模式、时域图模式、极性显示模式和简易模式等。

上图是G93高斯计的三维显示模式，可以显示矢量值、XYZ分量值和报警阈值等。

独特的三维传感器


三维传感器采用微电子机械技术工艺，具有很高的空间分辨率（磁场感应区0.1×0.1×0.1mm),三轴正交性误差小于0.1°。这种独特的性能，保证了高精度和高分辨率空间磁场分布测量的准确度。

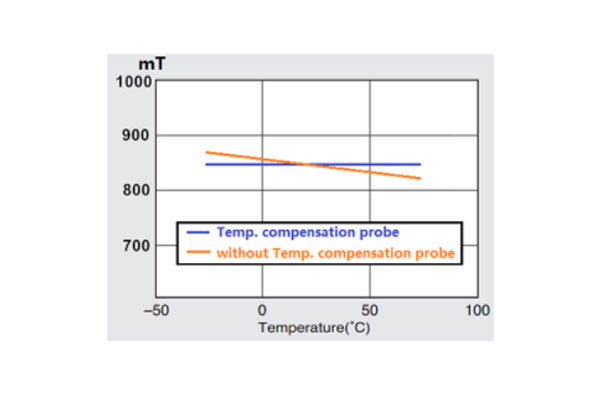

温度补偿功能


常规三维探头不含温度传感器，其典型温度系数是±500ppm/℃，而内置温度传感器的探头具有温度补偿功能，其典型温度系数为±50ppm/℃，因此强烈建议购买内置温度传感器的探头，这样在温度变化时可以提高数据的精度和稳定性。

磁场极性指示


G93高斯计，以彩色动态卡通画面的方式，清晰指示磁场极性。此画面从“极性指示模式”中调出，并显示在彩色LCD屏幕上。

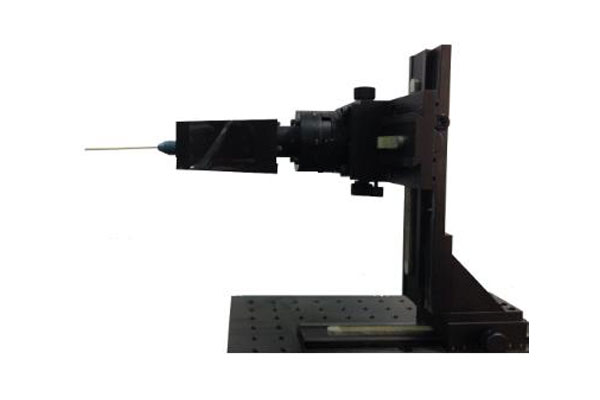

三维移动平台


三维移动平台由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X,Y,Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm。

校零腔


在500G以下的磁场中，校零腔提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径 6.8mm x 44.5mm。

SMART软件


SMART电脑软件具有丰富的功能：可以自动记录和显示趋势图曲线；可以实时显示磁场强度、最大值、最小值；可以导出高斯计主机保存的数据；可以实时记录保存

探头金属套管


柯雷高斯计的全系列探头都采用金属套管保护，金属套管可跟探头握把拧紧固定，可保护探头免于撞击、挤压等造成的损坏。强烈建议用户在完成磁场测量后，请将金属套管拧紧固定。

技术参数

型号		G93
搭配的探头		标准探头	弱磁场探头	宽量程探头
测量参数
精度/轴(DC)		±1% Reading ± 0.1% FS ±0.5% Reading ±0.05% FS	±1% Reading ± 0.05% FS	±1% Reading ± 0.1% FS ±0.5% Reading ±0.05% FS
量程		1kG, 10kG, 30kG (0.1T, 1T, 3T)	6G (600μT)	10kG, 30kG, 200kG (1T, 3T, 20T)
最高分辨率		0.01G(1μT)	0.1mG(10nT)	0.1G(10μT)
显示位数		5
显示分辨率	显示范围 0.1mG～5.9999G	0.1mG(10nT)
	0.00G～ 999.99G	0.01G(1μT)
	1.0000kG～ 9.9999kG	0.1G(0.01mT)
	10.000kG～99.999kG	1G(0.1mT)
	100.00kG～ 199.99kG	10G(1mT)
频率响应		DC- 1kHz (-3dB)	DC- 80Hz	DC- 1kHz (-3dB)
典型温度系数		±500ppm/℃ (常规三维探头) ±50ppm/℃ (内置温度传感器的探头)
前面板
显示类型		3.2英寸彩色电阻触摸屏，320x240 像素
显示单位		高斯 (G)、特斯拉 (T)、安培每米 (A/m)
显示更新速率		3次/秒
显示模式		DC、AC、XYZ三维显示、最大值、最小值、警报、极性显示、时域图等
探头
可搭配的探头		详见“探头规格”列表
探头电缆长度		标准1.5米；可订制最长长度为30米
USB接口
功能		1、通讯接口：用于连接PC与高斯计主机，监控测量； 2、充电接口：用于连接PC或者移动电源(充电宝)与高斯计主机，进行充电。
软件/驱动		上位机软件，无需安装其他驱动程序
主机规格
工作温度		+15℃ to +35℃(额定精度) -10℃ to +60℃(精度降低)
储存温度		- 20℃ to +75℃
环境磁场		<10kG(1T)
电池		可充电4500mAH 锂离子电池
电池工作时间		>24小时（标准试验环境）
尺寸		238 mm W × 95 mm H × 42 mm D
重量		350g
资格认证		CE 认证、 EMC认证

探头规格


G93高斯计探头
探头类型	最大量程	最高分辨率	频率响应	探杆尺寸 (mm)	工作温度	DC精度 (25℃)	探杆表层材料
标准探头 Y08P150G93 Y08P150G93T	30kG (3T)	0.01G (1μT)	DC -1kHz	8052	-20℃ - +75℃	±1%	塑料
Y08P150G93plus Y08P150G93Tplus	30kG (3T)	0.01G (1μT)	DC -1kHz	8052	-20℃ - +75℃	±0.5%	塑料
Y08P150G93MR	40kG (4T)	0.01G (1μT)	DC -1kHz	8052	-20℃ - +75℃	±1%	塑料
弱磁场探头 Y08L150G93	6G (600μT)	0.1mG (10nT)	DC -80Hz	605.52.5	-20℃ - +60℃	±1%	塑料
宽量程探头 Y08W150G93 Y08W150G93T	200kG (20T)	0.1G (0.01mT)	DC -1kHz	8052	-20℃ - +75℃	±1%	塑料
Y08W150G93plus Y08W150G93Tplus	200kG (20T)	0.1G (0.01mT)	DC -1kHz	8052	-20℃ - +75℃	±0.5%	塑料

注：

1、型号最后含有字母“T”：内置温度传感器的探头，具有温度补偿功能，其典型温度系数为±50ppm/℃；

2、每个探头的完全校准范围：≤±20kG(±2T)；

3、传感器中心位置和三轴方向：


可选配件

类型	描述
ZC10	校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，可以用于探头的校零。腔体内部尺寸：直径6.8毫米x 44.5毫米
SAMRT PC Software	高斯计的电脑软件(随仪器附带)
GHOLD100	探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg

最常用的套件

套件产品编号 G9301：高斯计主机G93 + 探头Y08P150G93

套件产品编号 G9302：高斯计主机G93 + 探头Y08P150G93 + 校零腔ZC10

探头选择类型描述

150

G93

探头类型

A - 轴向探头

T - 径向探头

X - 2 AXIS

Y - 3 AXIS

探杆长度
