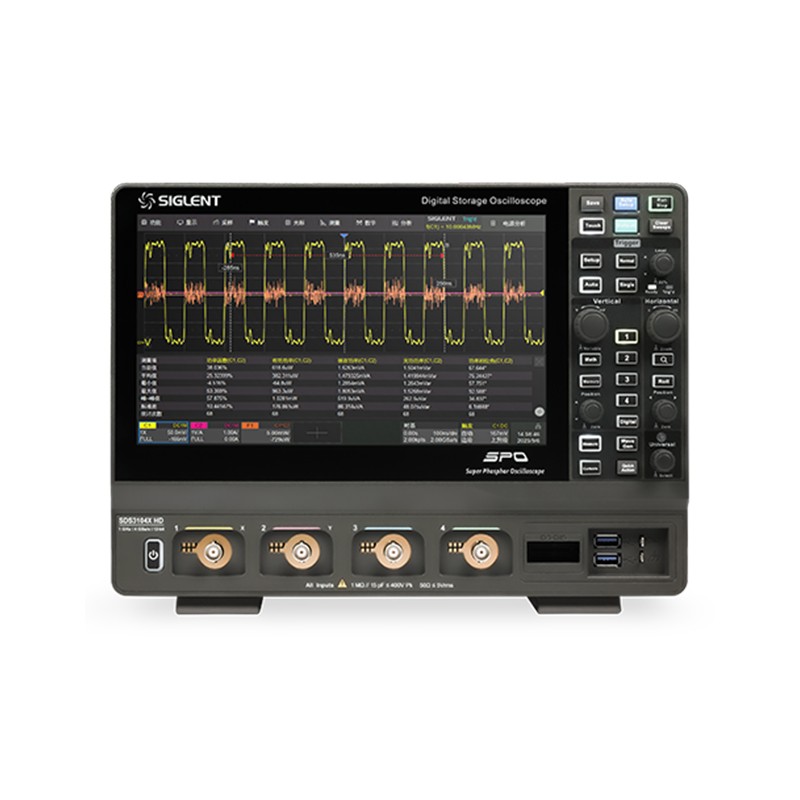

SDS3000X HD高分辨率数字示波器
 产品介绍
SDS3000X HD 系列高分辨率数字示波器, 具有最高 12-bit垂直分辨率、优秀的本底噪声性能和垂直测量精度, 能满足更高精度的测量需求。SDS3000X HD 的最大带宽 1 GHz, 采样率最高 4 GSa/s, 具备 4 个模拟通道和 16 个数字通道, 存储深度可达 400 Mpts/通道。SDS3000X HD 采用的SPO 技术, 波形捕获率高达 890 000 帧/秒, 具有 256 级辉度等级及色温显示；创新的数字触发系统, 触发灵敏度高, 触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史 (History)模式、分段采集 (Sequence)、模板测试、搜索、导航、波特图和电源分析等高级分析模式；具备丰富的测量和数学运算功能。SDS3000X HD 采用了 10.1 英寸电容式触摸屏, 支持多种手势实现对波形和菜单的常用操作, 结合前面板的多个一键操作按键, 极大地优化了操作示波器的效率,提升了用户体验。 SDS3000X HD主要特性

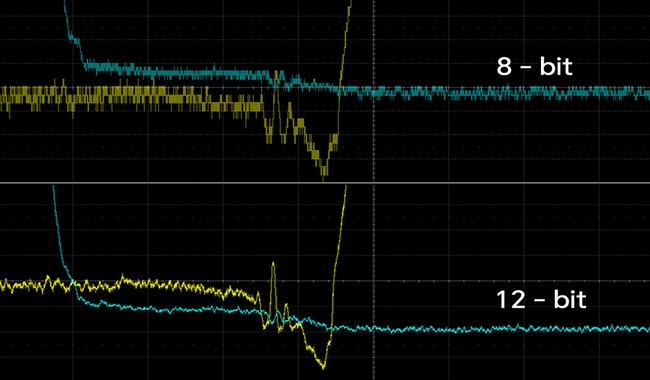

SDS3000X HD选型表 型号 模拟带宽 通道数 最高实时采样率 最高波形捕获率 最大存储深度 垂直分辨率 SDS3104X HD 1 GHz 4 + EXT 4 GSa/s 890,000 wfm/s 400 Mpts/ch 12-bit SDS3054X HD 500 MHz 4 + EXT 4 GSa/s 890,000 wfm/s 400 Mpts/ch 12-bit SDS3034X HD 350 MHz 4 + EXT 4 GSa/s 890,000 wfm/s 400 Mpts/ch 12-bit SDS3000X HD主要功能 12-bit ADC，波形细节清晰可见 SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等级高达4096级，高分辨率模式下（ERES）可将分辨率提升至16-bit，配合垂直&水平放大功能，助力用户更完整清晰地观测到波形的细节。比如在LLC半桥式变换电路分析时，需要通过波形观察上管和下管的驱动信号之间存在的死区时间，12-bit示波器还原后的波形细节远比8-bit示波器要更清晰。

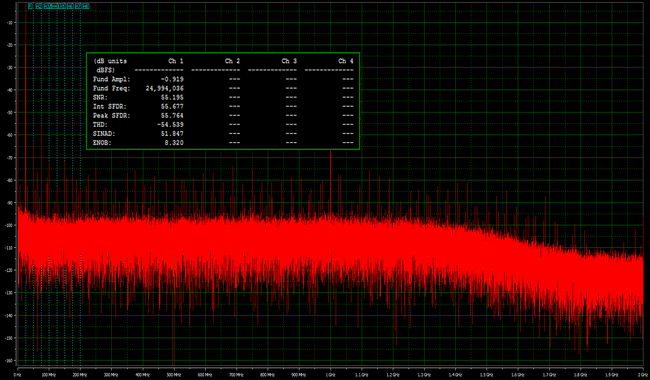

ENOB——真实有效的ADC位数 当高速ADC进行数据采集时，由于噪声和失真的影响，实际ADC的信噪失真比达不到其标称位数应达到的理想性能。一般情况下，示波器带宽越高，其内部噪声就越高。因为高频噪声会进入高带宽示波器内。由于ADC仅为示波器系统的一部分，不能独立使用，因此整个示波器系统的ENOB指标会更有意义。SDS3000X HD高达8.3～8.6-bit，时间误差、频率杂散都比较小，同时宽带噪声也比较低，能够有效保证测量的精准度。

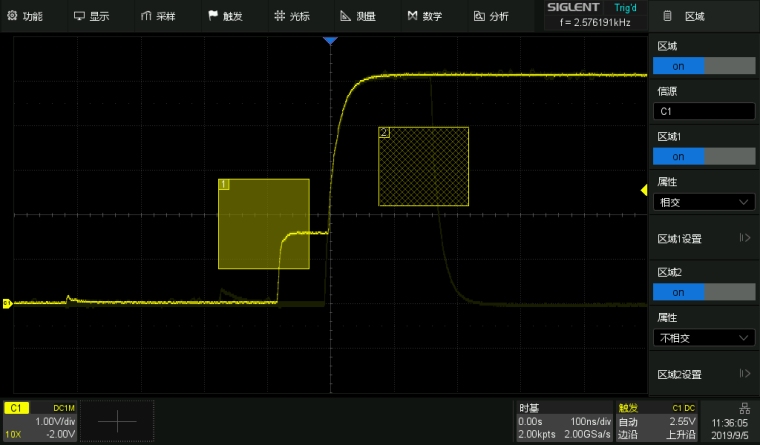

丰富的触发功能 SDS3000X HD系列示波器提供丰富的触发类型，含边沿、间隔、超时、视频、串行总线、区域触发等，其中，区域触发不同于传统触发，它可应用于参数特征尚不明确的偶发信号，仅需使用鼠标或者触摸创建并定义区域即可完成信号的捕捉。总线触发支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多种总线，提供嵌入式、汽车、计算机等串行总线的测试解决方案。

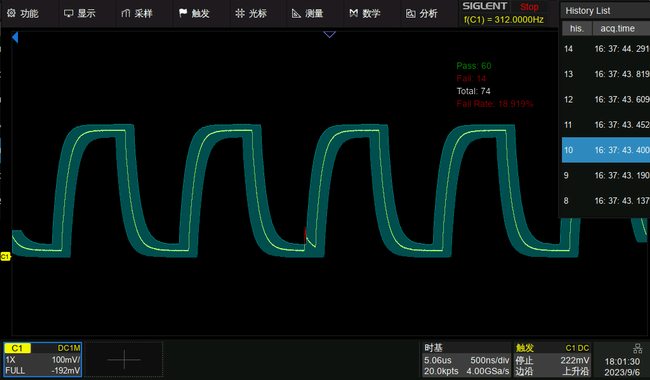

模板测试，高效评估信号质量 模板测试功能主要用于信号质量的评估，能够长时间监控波形的故障率，并根据故障波形定位原因。有两种规则设置方式，一是通过在示波器中绘制多边形模板创建规则，二是根据“**波形”设置水平和垂直数值创建规则，而后示波器对波形进行实时测试，可统计在规定的测试条件内测试的次数、失败的次数、失败率等，还能够设置“存储失败帧”，失败波形可通过历史模式进行查看。

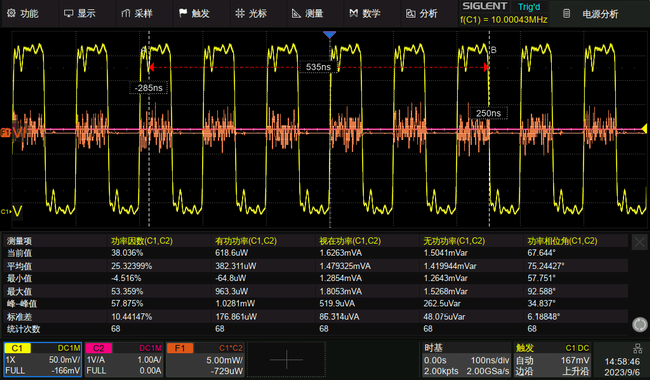

电源分析，快速得到电源参数 SDS3000X HD可选配电源分析功能，再搭配鼎阳的电压探头（如DPB5000系列）、电流探头（CP6000系列），可以快速、准确地分析电源质量、电流谐波、浪涌电流、瞬变响应、MSO管安全作业区(SOA)等12项参数，如通过将开关损耗降至最低提高电源效率、通过统计功率器件在所有工况下瞬时参数超出安全工作区的概率评估器件工作稳定性、通过对输入电流进行谐波分析，观察是否存在异常谐波影响电能质量等等，可以提高电源开发人员的工作效率。

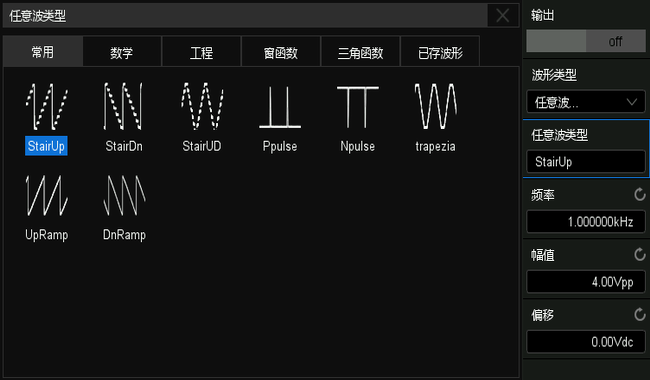

50MHz函数发生器 SDS3000X HD可直接通过USB接口与USB函数发生器SAG1021I相连，SAG1021I具备125MSa/s采样率和14-bit分辨率，提供了高达50MHz的预定义波形输出，包括正弦波、方波、三角波、脉冲波、噪声、直流以及 45 种内建任意波，用户也可通过 EasyWave 上位机软件编辑任意波形。借助SAG1021I即插即用特性，用户能够轻松快捷地对测试进行设置，可广泛应用于各种科学实验和工业控制领域。
SDS3000X HD主要技术参数

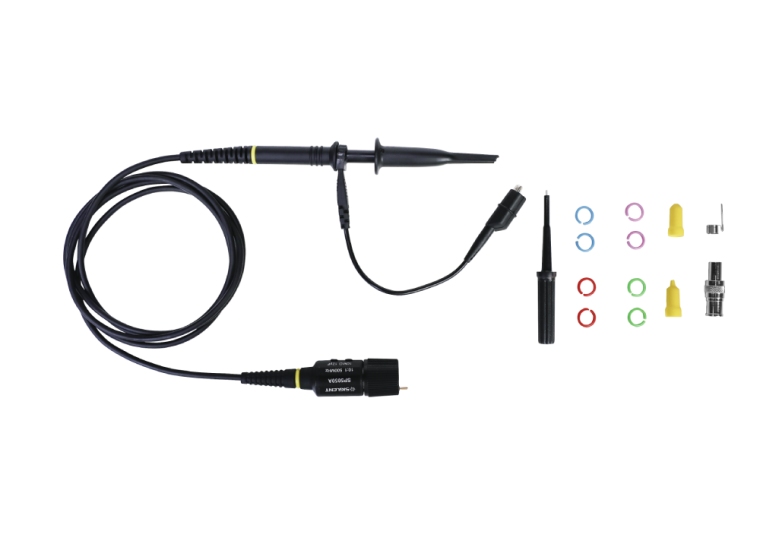

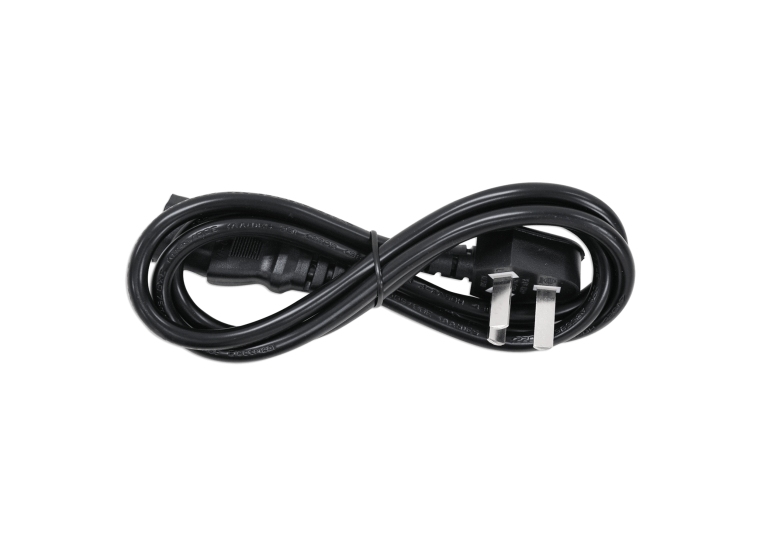

SDS3000X HD 标配附件
