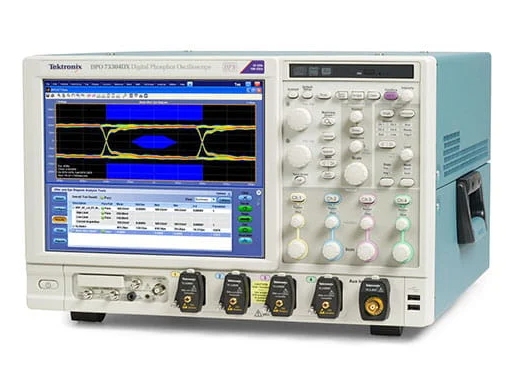

MSO/DPO70000DX 混合信号/数字荧光示波器
MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000DX 也非常适合用于模拟/数字设计和调试、数据通信和高速串行通信。了解如何为您的下一个项目使用 MSO/DPO70000DX 来查找和分析各种混合信号异常。
产品特点
| 查看您的真实信号 业界**的信号保真度、最低噪声和最高有效位数 (ENOB)，让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底，让您可以执行精确的设计检定。 特点： |

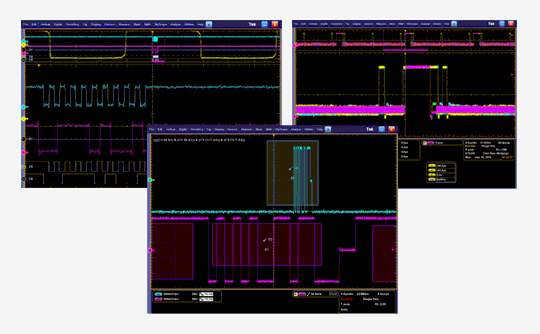

缩短调试时间 从**次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。 业界**的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。 特点： FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障 利用并行/串行总线解码/触发，快速查找无效状态或总线序列 iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征 可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间
|
|
| 可让您追踪信号的测量和分析工具 应用支持包可提供验证和证明您的**设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。 特点： DPOJET：最全面灵活的测量工具 SDLA：最强大全面的工具，用于分析和补偿串行数据链路中的信号影响 广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4/Gen5、SATA/SAS、USB、Type-C、10/100/1000BaseT 至 10G/100G 以太网 功能强大的调试工具可迅速发现/解决设计挑战 光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头
|
混合信号/数字荧光示波器 MSO/DPO70000DX 选型表
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 |
MSO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 1G 点 | 4 | 16 |
DPO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 1G 点 | 4 | - |
DPO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 1G 点 | 4 | - |
MSO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 1G 点 | 4 | 16 |
MSO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 62.5M 点 - 1G 点 | 4 | 16 |
DPO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 31.25M 点 - 1G 点 | 4 | - |
DPO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
MSO72004DX | 20 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
MSO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
DPO71604DX | 16 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
MSO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
DPO71254DX | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
MSO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | 16 |
DPO70804DX | 8 GHz | 50 GS/s - 100 GS/s | 62.5M points - 1G points | 4 | - |
技术参数
| DPO70804DX、 MSO70804DX | DPO71254DX、MSO71254DX | DPO71604DX、MSO71604DX | DPO72004DX、MSO72004DX | DPO72304DX、MSO72304DX | DPO72504DX、MSO72504DX | DPO73304DX、MSO73304DX |
模拟通道 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
数字通道（仅MSO70000DX 系列） | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
模拟带宽 （用户可以选择 DSP 增强功能）(–3 dB) | 8 GHz | 12.5 GHz | 16 GHz | 20 GHz | 23 GHz（2 通道） 23 GHz（4 通道） | 25 GHz（2 通道） 23 GHz（4 通道） | 33 GHz（2 通道） 23 GHz（4 通道） |
硬件模拟带宽 (-3 dB) | 8 GHz（典型值） | 12.5 GHz | 16 GHz | 20 GHz | 23GHz | 25 GHz | 33 GHz |
上升时间（典型值） | 10% 至 90%：52 ps 20% 至 80%：38 ps | 10% 至 90%：32 ps 20% 至 80%：23 ps | 10% 至 90%：26 ps 20% 至 80%：19 ps | 10% 至 90%：22 ps 20% 至 80%：15 ps | 10% 至 90%：17 ps 20% 至 80%：13 ps | 10% 至 90%：16 ps 20% 至 80%：12 ps | 10% 至 90%：13 ps 20% 至 80%：9 ps |
采样率（1、2 通道）（在通过 iCapture™模拟复用器发送至模拟通道的数字通道上，最大采样率为 50 GS/s） | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s | 100 GS/s |
采样率（3、4 个通道） | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s | 50 GS/s |
采样率（ET/IT 模式） | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s | 10 TS/s |
记录长度 （每条通道，标配） | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M | 62.5 M |
记录长度 (每条通道, 选项10XL） | 125 M | 125 M | 125 M | 125 M | 125 M | 125 M | 125 M |
记录长度 (每条通道, 选项20XL） | 250 M | 250 M | 250 M | 250 M | 250 M | 250 M | 250 M |
记录长度 (每条通道,选项50XL） | 每条通道 500 M， 2 条通道 1G | 每条通道 500 M， 2 条通道 1G | 每条通道 500 M， 2 条通道 1G | 每条通道 500 M， 2 条通道 1G | 每条通道 500 M， 2 条通道 1G | 每条通道 500 M， 2 条通道 1G | 每条通道 500 M，2 条通道 1G |
定时分辨率 | 10 ps (100 GS/s) | 10 ps (100 GS/s) | 10 ps (100 GS/s) | 10 ps (100 GS/s) | 10 ps (100 GS/s) | 10 ps (100 GS/s) | 10 ps (100 GS/s) |
最高采样率时的持续时间 （标配） | 0.63 ms | 0.63 ms |
