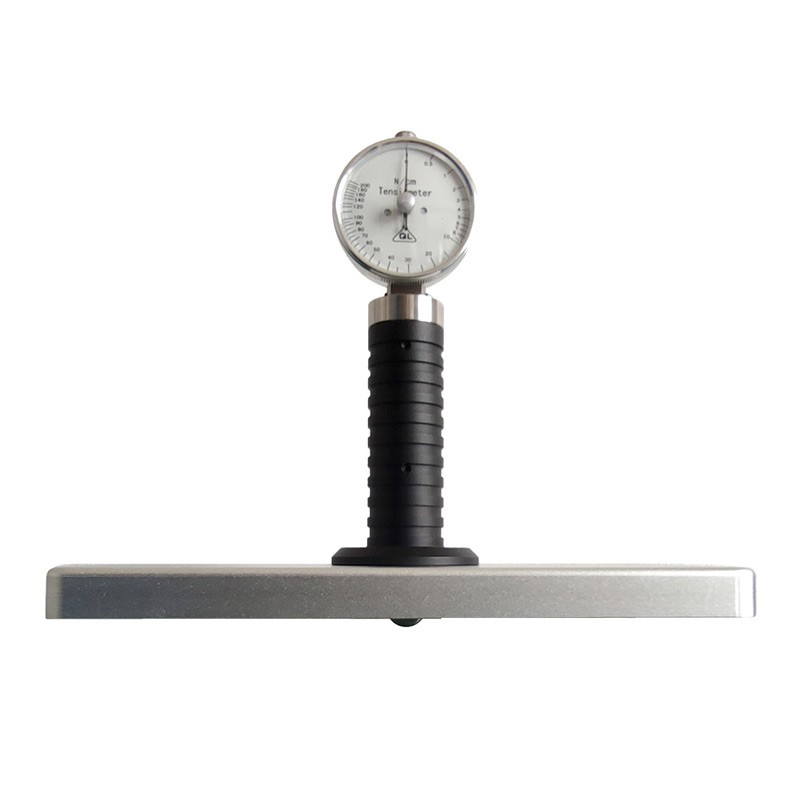

Z-200 造纸网张力计

测量张力的三个原因：

1.1 调整成型网，干网等张力使其达到***稳定性和可靠性。

1.2 避免褶皱或网子的撕裂导致意外的停机事件。

1.3 测量简单，快捷，可靠。

正确的张力设置=更好的运行表现

造纸网的张力如果设置不当会对造纸机的运行有负面影响。过低的张力设置会降低造纸网的稳定性，引起褶皱或无法预料的造纸网变形。过高的张力会对网孔产生影响，进而影响脱水性能，还会增加棍子和轴承的负载，导致网子撕裂。随之而来的是危险的发生和产能下降。如果整个机器宽度上造纸网的张力不平均，会导致导向辊侧偏，引起严重的磨损和网子渗透性不均匀

适合于测量成型网，干毯的张力

Z-200张力计设计小巧，测量精确，坚固耐用，适合于测量运转中的造纸网的张力。读数方便快捷，方便检查和设置理想的张力值。底盘框架为压力感应元件隔离出一块网布，感应元件在预先压力作用下压住网布，感应元件的位移被记录下来并转换为网布的张力。测量过程中最大值可以被记忆指针记录下来，记忆指针通过机械装置可以清零。因此即使在黑暗和不方便测量的地方，依然可以精确记录测量的张力值，同时可以空出一只手保证安全。

注意事项

1、严禁用手指过力按压半圆柱传感器

2、严禁将仪表置于硬质平板上，否则将会损坏仪表或降低仪表精度

3、 仪表使用完毕，用干燥抹布擦拭干净，放置于箱内。

4、张力计在不使用时要置于箱内保存和携带。

5、张力计读数单位N/CM是所测网布部位（即张力计底盘范围内）平均每厘米宽度网布所承受的纵向拉紧力N。无论多宽网布均可对其任何部位测量。但由于网布存在自重，所以在距离造纸机张紧辊筒越近处实际测量值越大。**在相对张紧辊一定距离的位置进行测量，建议距张紧辊80CM左右为标准测试点，或用户根据设备情况自定。

结构和使用方法

1、Z-200型张力计表由底盘，操作手柄，表头，薄膜橡胶防水圈及若干内部零件组成。

2、Z-200型张力计的表盘未非均匀刻度，可以直接测出织物张力的数据，无需查表换算。

3、Z-200型张力计有读数指针和最大值记录惰针。使用前先把惰针沿逆时针方向拨至零位，手握仪表手柄，使其底盘逐渐压向被测网面，直到底盘的底平面全部接触实网面，指针顺时针方向转动，推动惰针至读数位置，当测试完毕取下仪表时，指针迅速回零，惰针仍停留在测量值位置不动。

4、 Z-200型张力计不需要任何电源，结构合理，使用方便，防水性能良好，便于携带，适用于聚酯成型网，聚酯干网，造纸铜网，干湿毛毯以及其他运动织物和静止织物的张力测量。
