产品详情
产品介绍
PN400智能测试仪是博电公司推出的新一代测试设备，该设备采用模块化设计思想，高精度的电流放大器模块和电压放大器模块、具备千兆和百兆光口的数字模块，内置无线联机模块，满足国网/南网继电保护试验装置企标要求，为客户提供全新的硬件测试平台。
技术参数
电流放大器
设置 | 各相输出电流幅值、频率和相位独立可调 |
幅值 | 3×40A/相或6×20A/相 |
准确度 | 6相:±0.1%(0.5A～10A)，±0.2%(0.1A～0.5A，10A～20A) 3相:±0.1%(0.5A～20A)，±0.2%(20A～40A) ,<1mA(<0.5A) |
分辨力 | 1mA(≤0.5A)，2mA (0.5A～20A)，10mA ( 20A～40A) |
最大输出功率 | 6×300VA( 20A/相)，3×450VA ( 30A/相)，3×520VA ( 40A/相) |

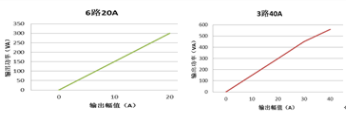

输出功率特性曲线 |
|
电流上升下降时间 | <100μs | |
谐波失真度THD‰ | ≤0.2% |
频率 | 10Hz～1kHz |
幅频特性 | ≤±0.5% 10Hz～～450Hz)，≤±1%(450Hz～1kHz) |
输出时间 | 连续输出 | <10a>相 |
>30s | 10～20A/相 |
>15s | 20～30A/相 |
>10s | 30～40A/相 |
异常工况 | 过载、失真、开路自动检测并告警 |
电压放大器
设置 | 各相输出电压幅值，频率和相位独立可调 |
幅值 | 4>120V/相，或6×120V/相 |
第四路电压（Uz） | 可设置为零序电压、线路抽取电压、或任意设置 |
准确度 | ±0.1%(2 v～120V) |
分辨力 | 5mV（≤2V)，10mv ( 2v～120V) |
最大输出功率 | ≥60VA (120V/相） |
输出功率特性曲线 |
|
电流上升下降时间 | <100us |
谐波失真度THD% | ≤0.2% |
频率 | 10Hz～1kHz |
幅频特性 | ≤±0.5%(10Hz～450Hz)，≤±1%(450Hz一1kHz) |
输出时间 | 额定条件下连续输出 |
异常工况 | 过载、失真、短路自动检测并告警 |
电流、电压同步误差 | ≤10μs |
直流电压输出 |
幅值 | 1×0V～300V |
准确度 | ±25mV（0.5V～5V) ±0.5%（5V～300V) |
分辨力 | 1 mV(0.5V～5V) 10mV(5V～300V) |
最大输出功率 | 88W(110V)，110W(220V)，110W(300V) |
直流电流输出 |
幅值 | 30A～20A |
准确度 | ±5mA(0.2A～1A)，±0.5%（1A～20A) |
分辨力 | 2mA(0.2A～10A) 10mA ( 10A一～20A) |
最大输出功率 | 200W( 20A，10V) |
异常工况 | 过载自动保护 |
通用参数
频率 |
正弦信号 | 10～1000Hzo |
准确度 | <1mHz（10 Hz～65Hz） <10mHz（65Hz～450Hz） <20mHz（450Hz～1000Hz） |
分辨力 | 0.001Hz |
输出特性 | 能叠加2～24次任意幅值（小于额定值）的谐波及直流 |
相位 |
相角范围 | 0到359.9° |
准确度 | ±0.1° |
分辨力 | 0.1° |
光以太网接口
用于IEC61850-9-1/2、G00SE通讯 |
型号 | 100Base-FX(100Mbit、光纤、全双工) |
端口数量 | 8对 |
接口类型 | LC |
FT3接口
用于IEC60044-7/8的FT3通讯 |
采用标准 | IEC60044-7/8 |
端口数量 | 6个发送，2个接收 |
接口类型 | ST |
电以太网通讯接口
用于与上位PC机和保护装置通讯 |
型号 | 10/100Base-Tx (10/100Mbit、双绞线、自动交叉) |
端口数量 | 2个 |
接口类型 | RJ45 |
无线通讯接口
用于与上位机或PAD通讯 |
型号 | VIFI支持802.11 b/g/n协议 |
数量 | 1个 |
开关量接口
8对开关量输入(A-H) |
开入特性 | 30V～250V(DC)或空接点（自动识别） |
采样频率 | 10kHz |
时间分辨率 | 100 us |
最大测量时间 | 1.50×105s |
计时误差 | ±1ms (0.001s～1s) ±o.1%(1s～1.50×105 s) |
防抖动时间设置范围（软件 设置） | 0ms～25ms |
电气隔离 | 8对开入电气隔离 |
门槛阻抗参数（设为空接点） | 5kΩ…13kΩ |
|
4对开关量输出(1-4) |
类型 | 空接点不分极性（软件控制） |
交流容量 | Vmax: 250V(AC）/Imax: 10A |
直流容量 | Vmax: 250V(DC）/Imax:0.5A |
4对开关量输出（5-8) |
类型 | 快速接点输出，响应速度小于100us |
交流容量 | Vmax: 155V(AC)/Imax: 0.1A |
直流容量 | Vmax:220V(DC）/Imax: 0.1A |
接口类型 | 多芯插座 |
同步特性
GPS同步接口 | 内置GPS模块、外接GPS天线（天线为选配件） |
光B码接口 | 接口类型ST(与FT3接收接口复用） |
IEEE 1588同步 | 接口类型LC |
弱信号模拟量输出（选配功能）
信号幅值 |
输出通道 | 12路 |
设置范围 | AC:0～7.07Vrms(有效值） |
最大输出电流 | 1Ma |
准确度 | <1mV(0.02～0.1Vrms） <0.2%(o.1一7.07Vrms) |
分辨力 | 250μV |
谐波失真度THD‰ | <0.1% |
频率 |
正弦信号 | 10～250Hz |
暂态信号 | DC～10.0kHz |
准确度 | <1mHz(10 Hz～～65Hz） ＜10mHz （65 Hz～250Hz） |
分辨力 | 0.001Hz |
相位 |
相角范围 | 0到359.9° |
准确度 | <0.1°，50/60Hz |
分辨力 | ±0.1° |
接口类型 | 多芯插座 |
直流测量（选配功能）
直流电流测量 |
测试范围 | 0～±20mA |
准确度 | 0.05%量程 |
输入阻抗 | 50Ω |
直流电压测量 |
测试范围 | 0～±10V |
准确度 | 0.05%量程 |
输入阻抗 | 100kΩ |
交流测量（选配功能）
通道数 | 4 |
电压档位 | 450V/220V/100V/57.7V/10V |
量程范围 | 0～120% |
准确度 | 0.05%量程 |
接口类型 | 多芯插座 |
交流电流测量（需要配电流钳） |
通道数 | 40 |
电流档位 | 10A/5A/1A |
量程范围 | |
