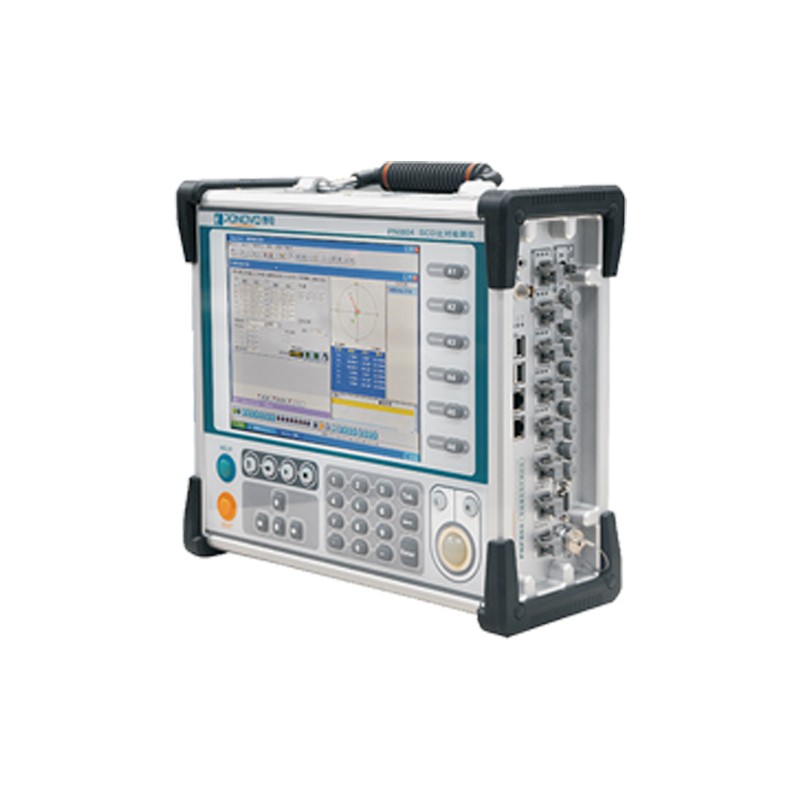

PNA804SCD比对检测仪主要用于智能变电站的调试，为送变电等工程建设单位提高变电站建设和调试效率提供技术保障。

检测仪由硬件和软件两部分构成，硬件部分具有智能测试仪功能，用于完成检测仪检修验证，可以实现IEC61850-9-2格式SMV报文发送和订阅及GOOSE报文的发送和订阅，也可以实现开关量硬接点信息的输出和采集等功能；

软件部分主要完成SCD文件管控功能，即SCD文件可视化、SCD文件检查、SCD文件比对和SCD文件检修等功能。

解析SCD文件结构使其可视化，将文本文件变为电气图纸，提高SCD文件的可读性；根据IEC61850相关标准规范和六统一相关要求，对SCD文件数据模型和虚端子连线的规范性和正确性做检查，消除SCD文件异常对智能变电站安全运行的隐患，提升电网运行的稳定性和安全性；

实现新旧SCD文件自动比对，实时掌控全站SCD文件的变化，保证站内设备配置文件与SCD文件的一致和统一；

在比对结果的基础上，根据新旧SCD文件的虚端子连线回路的不一致性，自动生成相应检修策略，通过硬件平台做有针对性检修，保证智能变电站调试的全面性，提升了工程调试建设效率。

产品特点

加载展示多个SCD文件（不低于100个）及较大SCD文件（超过200M）；

图示化展示全站设备GOOSE、SMV虚端子连线信息及其对应的APPID通讯参数，分层展示GOOSE、SMV虚端子连线通道。每个IED设备可以视图化展示不低于40组SMV、120组GOOSE的虚端子连线，每组SMV通道数可以超过23个，每组GOOSE通道数可以超过32个；

列表化展示全站设备虚端子信息，例如SMV发送（APPID、MAC地址、通道数、SMVID和各个通道内容等信息），SMV接收（接收组数、虚端子连线内容及SMV订阅内容等），GOOSE发送（APPID、MAC地址、通道数、GOID、各个通道内容等信息），GOOSE接收（接收组数、虚端子连线内容及GOOSE订阅内容等）；

分间隔对SCD文件进行规范性检查，每个间隔检查耗时1s以内，检查结果可保存为Excel表格；

新旧SCD文件比对功能，自动获取新旧SCD文件在二次回路虚端子连线及IED通讯参数变化等相关信息，比对结果按通道列表化展示及检修，每个比对结果都可以模拟对应的GOOSE、SMV的发布与探测，保证检修完整性。GOOSE、SMV发布模块收到发布命令后自动发送相应GOOSE、SMV报文完成IED报文接收检修；

GOOSE、SMV探测模块自动判别解析IED发送的GOOSE、SMV，探测到GOOSE、SMV后给出检修结果（检修通过、检修未通过性）；

6路光纤通讯接口，可收发IEC61850-9-1/2帧格式的采样值、GOOSE，满足国网、南网技术要求，每组光纤通讯接口可同时发送6组采样值、12组GOOSE，接收5组GOOSE，收发IEEE1588报文，满足对组网方式的测试；

6路独立的 IEC60044-7/8（FT3）规范的采样值输出口，满足国网**标准；

12路独立可配置的弱信号模拟量输出端子，可用于测试弱信号输入的保护；

自动解析保护模型文件（SCD、ICD、CID、NPI），实现对采样值、采样通道信息、GOOSE信息的自动配置；

异常报文的模拟（抖动、丢帧、错序、数据异常、品质异常、失步等）；

可进行SOE分辩率测试，最小分辩率达到1ms，可通过GOOSE或快速接点实现，对智能操作箱进行全面测试；

具有8路开入接点和8路开出接点，其中4对为快速开出接点，响应速度为100us；

具有GPS、IRIG-B、IEEE1588同步对时功能；

10.4寸高清液晶显示屏，一体化便携式设计，更加适合现场使用；

产品用途

由上位机SCDComparCheckTool软件控制检测仪输出，软件可在WindowsXP、Vista和Win7上运行。检测仪采用10/100M以太网接口与上位PC机连接。

检测仪可测试如下几种功能：

SCD文件图形化显示；

检查SCD文件语法模型和虚端子连线错误；

新旧SCD文件比对，掌握SCD文件虚端子连线变化；

配合硬件平台进行SCD虚端子连线变化检修。

技术参数

同步接口

仪器可提供以下三种方式的同步接口：

IEEE1588同步：任一光纤通讯接口均可用作IEEE1588对时

GPS同步接口：内置GPS接收装置

光IRIG-B码接口：接口类型ST，连接光纤62.5/125μm(多模光纤)ST-ST
