通道数

2/4个电信号接口，1个外同步接口

采样率

最大200MSa/s

采样精度

12bit

量程范围

100dB

量程切换

0-9共10档

频带范围

1Hz-60MHz

本量程非线性误差

5%

检测灵敏度

≥5pC（实验室条件下）；≥10pC（现场条件下）

图谱显示方式

二维PPRS显示、三维PRPD显示、正弦显示、统计、频谱（AE）5种显示

电源模式

内置锂电池/AC 220V

显示

显示屏

6.5寸 TFT真彩色触摸液晶显示屏

分辨率

640×480

存储

物理存储

4GB

硬盘

32G固态硬盘 用于存储试验记录及试验数据

接口

RS232*1

用于与PC机同步传输接口

USB*2

可外接鼠标键盘，以及外接移动存储设备

电源模式

电池供电（16.8V锂电池）+外置电源（220V AC）

电信号接口

2/4路BNC接口，用于信号输入

E-Trig接口

外同步接口

网口*1

用于连接网络

接地钮

外部接地用

通用说明

CPU

主频1.6GHz

系统

WIN7

使用环境温度

-20℃至60℃

存储环境温度

-20℃至85℃

尺寸

280*190*80 mm

重量

3.5kg

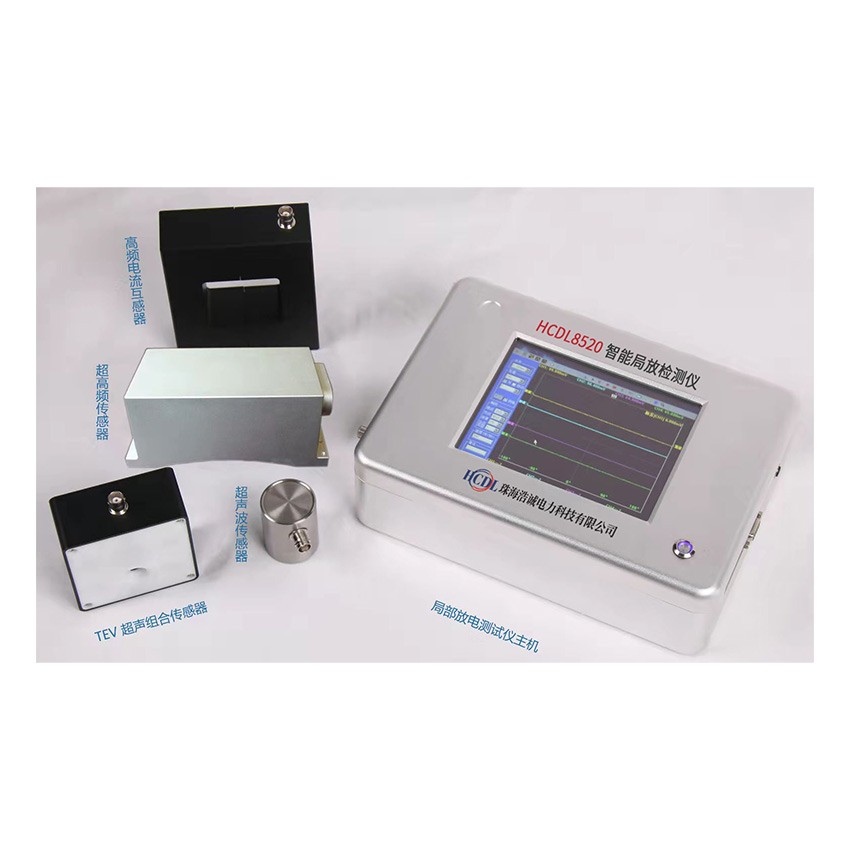

配置清单

主机

用于信号采集、波形显示、数据处理、存储

超声波传感器

用于测量局部放电产生的超声波信号

检测频带

10～500kHz

灵敏度

>60dB

分辨率

1dB

超高频传感器（UHF）

用于测量GIS中局部放电产生的超高频信号

检测频率

300～1800MHz

分辨率

±0.5dB

HFCT（高频电流互感器）

用于测量设备接地线中通过的局部放电信号

检测波段

0.5～30MHz

检测灵敏度

1pC

TEV传感器

用于测量开关柜等高压设备局部放电、定位

信号采集

电容式

检测频率

3～100MHz

测量范围

0～60dB

非接触式超声波传感器

测量范围

5dBpV-70dBpV

分辨率

1dB

中心频率

40kHz

聚焦式超声波传感器

测量范围

5dBμV-70dBμV

分辨率

1dB

中心频率

40kHz
