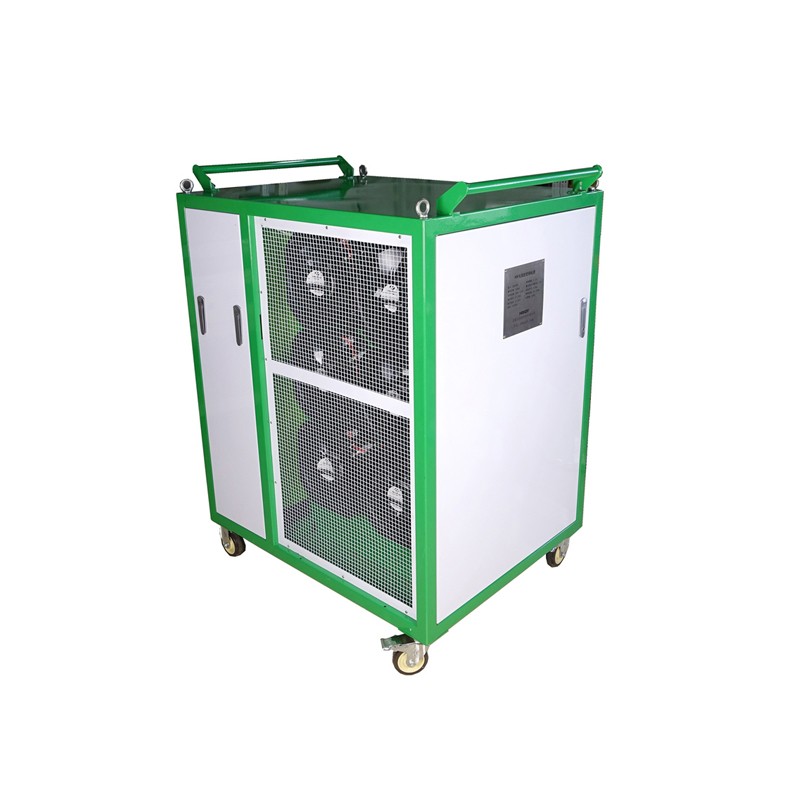

PDP系列无局放变频电源装置适用于感应耐压试验、局部放电试验、串联谐振试验。与隔离升压变压器、电抗器、局放仪等组成耐压试验系统。

无局放变频电源装置采用线性功率放大的原理将可变频的标准正弦波信号，转化成大功率的试验电源，波形失真度小，局部放电量小于10pC满足局部放电耐压试验的需要。

无局放变频电源体积小、重量轻，可以移动，适合现场使用。

电源具有缺相保护、欠压保护、过压保护、温度保护、短路保护、过流保护、功效保护等多重保护措施。当任何一种保护动作时，电源立即将输出电压降为0同时断开主回路电源，确保试验安全。

控制仪与电源部分采用光纤连接，保证试验人员与高压完全隔离。

选用大风量风机和散热面积较大的散热器，同时采用合理的风道设计，保证电源在额定功率下长时间工作。

主要功能

1.用于电压互感器感应耐压试验和局部放电试验。

2.用于电力变压器感应耐压试验和局部放电试验。

3.作为串联谐振试验设备的电源，用于断路器、GIS、电压互感器、电流互感器、套管、电力电缆等高压设备的耐压试验和局部放电试验。

4.设有启动、停止按钮，当加压回路出现异常时，按下停止按钮，系统立即降压为零，切断主回路，保护试验人员和试品的安全。

5.变频电源具有手动调频、手动升压、自动调谐、自动升压功能，在低压状态快速找到谐振点，根据设定电压自动完成升压工作，方便迅速。

6.具有高压电压和高压电流测量功能，设定高压保护电压，当试品电压超过保护值电源将停止输出，保护试品不被损坏。

7.设有独立的同步电源，供局放仪测量局放信号时同步试验频率使用。

8.使用U盘保存数据和软件升级。

9.室内外均可清晰显示的液晶屏上显示操作界面、测试数据。

技术参数
