贵金属热电偶

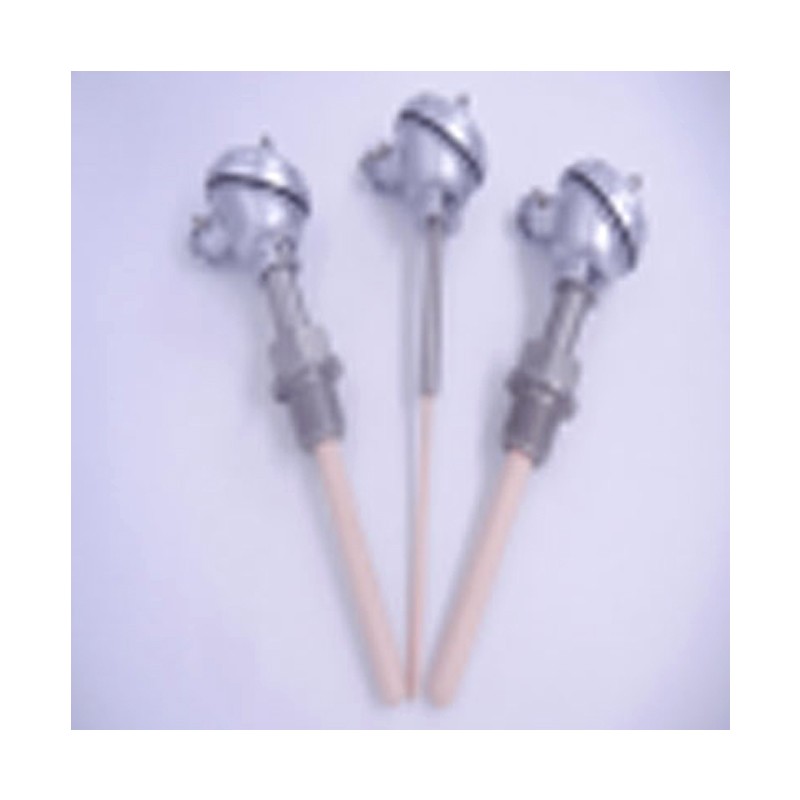

贵金属热电偶分为S型铂铑热电偶、B型铂铑热电偶、R型铂铑热电偶.S型铂铑热电偶简介S型热电偶也就是铂铑10-铂热电偶，S型热电偶作为测量温度的传感器，通常用SC补偿导线与显示仪表、记录仪表或计算机等连接。可以直接测量各种生产过程中气体、固体表面的温度。S型热电偶有装配热电偶，铠装热电偶和装配与铠装接合热电偶。
贵金属热电偶分为S型铂铑热电偶、B型铂铑热电偶、R型铂铑热电偶。
S型热电偶有装配热电偶，铠装热电偶和装配与铠装接合热电偶。
技术参数
名称 | 分度号 | 允差等级 |
Ⅰ级 | Ⅱ级 |
允差值 | 测温范围℃ | 允差值 | 测温范围℃ |
铂铑10－铂 WRS或WRP WRSK或WRPK | Ｓ | ±1℃或 ±{１＋（t-1100）× 0.003}℃ | 0-1300 | ±1.5℃ 或 ±0.25% | 0-1300 |
S型装配热电偶热响应时间 |
| 保护管直径mm | 保护管材质 | 热响应时间s |
16 | 非金属 | ≤240 |
25 | 非金属 | ≤300 |
S型铠装热电偶热响应时间 |
热响应时间s 套管直径（mm） | 接壳式 | 绝缘式 |
3.0 | 0.6 | 2.0 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
S型铂铑10－铂偶丝推荐使用温度 |
偶丝直径mm | 短期使用温度上限 |
0.5 | 1500℃ |
B型铂铑热电偶简介
B型热电偶有装配热电偶，铠装热电偶和装配与铠装接合热电偶。
名称 | 分度号 | 允差等级 |
Ⅱ级 | Ⅲ级 |
允差值 | 测温范围℃ | 允差值 | 测温范围℃ |
铂铑30－铂铑6 WRB或WRR WRBK或WRRK | Ｂ | ±1.5℃ 或 ±0.25% | 600-1700 | ±4℃ 或 ±0.5% | 600-1700 |
B型装配热电偶热响应时间 |
保护管直径mm | 保护管材质 | 热响应时间s |
16 | 非金属 | ≤240 |
25 | 非金属 | ≤300 |
B型铠装热电偶热响应时间 |
热响应时间s 套管直径（mm） | 接壳式 | 绝缘式 |
3.0 | 0.6 | 2.0 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
B型铂铑30－铂铑6偶丝推荐使用温度 |
偶丝直径mm | 短期使用温度上限（℃） |
0.5 | 1700℃ |
R型铂铑热电偶简介
R型热电偶有装配热电偶，铠装热电偶和装配与铠装接合热电偶。
名称 | 分度号 | 允差等级 |
Ⅰ级 | Ⅱ级 |
允差值 | 测温范围℃ | 允差值 | 测温范围℃ |
铂铑13－铂 WRR或WRQ WRRK或WRQK | Ｒ | ±1℃或 ±{１＋（t-1100）× 0.003}℃ | 0-1400 | ±1.5℃ 或 ±0.25% | 0-1400 |
R型装配热电偶热响应时间 |
保护管直径mm | 保护管材质 | 热响应时间s |
16 | 非金属 | ≤240 |
25 | 非金属 | ≤300 |
R型铠装热电偶热响应时间 |
热响应时间s 套管直径（mm） | 接壳式 | 绝缘式 |
3.0 | 0.6 | 2.0 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
贵金属热电偶中的R型铂铑13－铂偶丝推荐使用温度 |
偶丝直径mm | 短期使用温度上限（℃） |
0.5 | 1500℃ |
