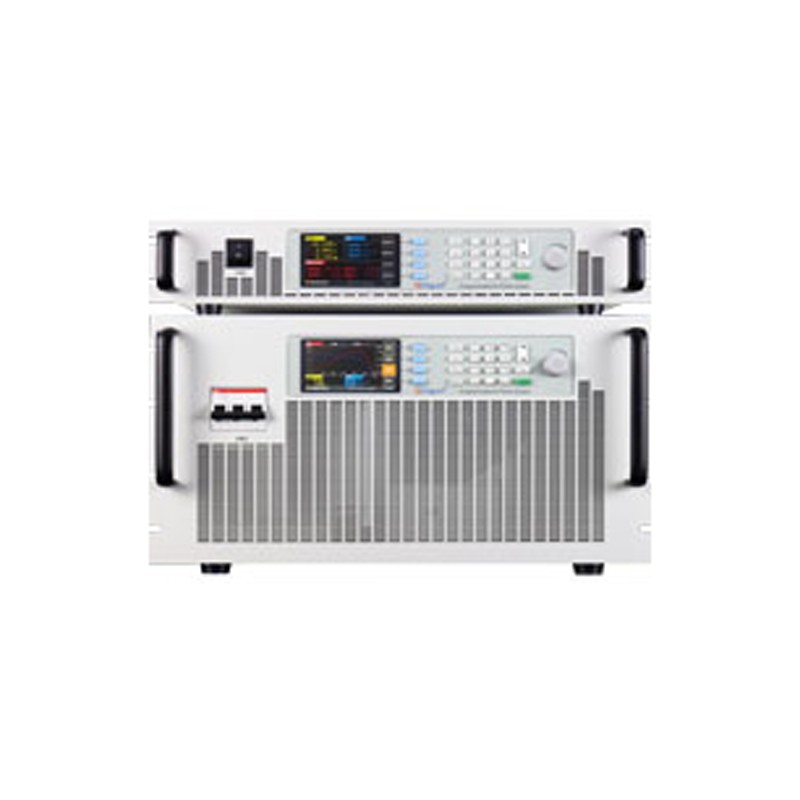

宽范围直流电源DS8000型

型号:

DS8000

索取资料及报价

产品介绍

DS8000系列高精度宽范围可编程直流电源带主动式PFC功率因素高达0.99是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、快速瞬态响应，且效率高达93%。

产品特点

带主动PFC,功率因素高达0.99;

恒功率宽范围电压电流输出;

采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;

采用18bit高速ADC,快速精确测量电压、电流值;控制电路采用高速CPU,稳压精度,高纹波小;

具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行100组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试,运行时间最短可设定1ms,此模式下可编辑多种输出波形;

提供嵌入式智能化PC机监控系统，具有RS232、RS485、LAN、CAN、USB多种通讯接口，MODBUS-RTU标准通讯协议;

标配0-5V模拟量信号接口;

级联功能：外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机;

可设置电压斜率和电流斜率，实现对电压电流的变化速度控制，用来测试负载的稳定工作区间、保护点及稳定性，

彩色液晶显示，中/英文界面，方便快捷的按键操作;

具有线压降补偿功能;

输入输出隔离;

恒压、恒流切换说明：在额定功率、电压及电流输出下，可自由组合所要的设定；输出模式为恒定电压（CV)和恒定电流（CC）模式，输出模式取决于电源的输出电压、电流的设定值和负载电阻的大小。如图所示：曲线1和曲线代表两个阻值不同的负载，当曲线1和Iset相交，电源工作在CC模式，当曲线2和Vset相交时，电源工作在CV模式.

技术参数

型号 Model		DS8000
功率Power		600-2000KW
制作方式Working		开关PWM
输入INPUT	相数Phase	1φ2W+PE 单相两线+PE或者3φ4W+PE 三相四线+PE
	电压Voltage	220V±15%或者380V±15%
	功率因素 PFC	＞0.98
	频率Frequency	50HZ±10%
输出OUTPUT	电压Voltage	0-3000V可选
	电流Current	0-10000A可选
电压纹波rms Voltage Ripple		0.2%FS(满量程)
电流纹波rms Current Ripple		0.2%FS(满量程)
电源调整率 Load Regulation		≤±0.1%FS
负载调整率 Load Regulation		≤±0.5%FS
效率 Efficiency		≥95%
时间精度 Time		Setting0.1sec+0.1%
电压解析度 Voltage Resolution		Vo＜1000:0.01V；Vo≥1000V:0.1V
电流解析度 Current Resolution		输出100A＞Io≥10A:分辨率0.001A；输出1000A＞Io≥100A:分辨率0.01A；输出Io≥1000A:分辨率0.1A。
功率解析度 Power Resolution		功率＜10KW，分辨率1W;功率≥10KW, 分辨率0.1KW
设定项目	电压调节 CV	0-100%额定电压可调
	电流调节 CC	0-100%额定电流可调
	功率调节 CP	0-100%额定功率可调
设定精确度	电压 Voltage	±0.05%FS
	电流 Current	±0.1%FS
	功率 Wattage	±0.1%FS
测量精确度	电压 Voltage	0.05%FS+2dgt
	电流 Current	0.1%FS+2dgt
	功率 Wattage	0.1%FS+5dgt
存储组数Memory		共9组，每组可记忆电压、电流值，运行时间，可快速方便调用
可编程组数 Programmable		共100组，每组可记忆电压、电流值，运行时间，可步阶运行
限流设定I-LIM Set		O-Max Current（超过电流设定值电源保护，停止输出）
限压设定V-LIM Set		O-Max Voltage（超过电压设定值电源保护，停止输出）
保护Protection		过压Over Voltage 过流Over Current 过温 Over Temp
负载特性Load speciality		适用各种负载
电磁兼容 EMC		输入EMI滤波器
通讯接口Interface		RS485/RS232C
绝缘电阻Insulation		输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC
耐压 Pressure resistance		输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟
冷却方式 Cooling		风扇强制冷却
运行环境 Environment		环境温度-10～45°C，相对湿度10～90%

选型规格

型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT		型号 Model	输出 OUTPUT
容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流
DS 8000 (300 W)	30 V	10 A	DS 8000 (600W)	30 V	20 A	DS 8001 (1.2 KW)	30 V	40 A
	50 V	6 A		50 V	12 A		50 V	24 A
	100 V	3 A		100 V	6 A		100 V	12 A
	150 V	2 A		150 V	4 A		150 V	8 A
	200V	1.5A		200V	3A		200V	6A
	300 V	1 A		300 V	2 A		300 V	4 A
	600 V	0.5 A		600 V	1 A		600 V	2 A
	1000 V	0.3 A		1000 V	0 . 6 A		1000 V	1.2 A
				1500 V	0.4 A		1500 V	0.8 A
DS 8002 (2 KW)	10 V	200 A	DS 8003 (3 KW)	10 V	300 A	DS 8005 (5 KW)	10 V	500 A
	30 V	67 A		30 V	100 A		30 V	167 A
	60 V	34 A		60 V	50 A		60 V	83 A
	100 V	20 A		100 V	30 A		100 V	50 A
	150 V	14 A		150 V	20 A		150 V	34 A
	300 V	6 A		300 V	10 A		300 V	17 A
	600 V	3 A		600 V	5 A		600 V	10 A
	1000 V	2 A		1000 V	3 A		1000 V	5 A
	1500 V	1.4 A		1500 V	2 A		1500 V	3.4 A
DS 8010 (10 KW)	10 V	1000 A	DS 8015 (15 KW)	10 V	1500 A	DS 8020 (20 KW)	10 V	2000 A
	30 V	334 A		30 V	500 A		30 V	668 A
	60 V	167 A		60 V	250 A		60 V	334 A
	100 V	100 A		100 V	150 A		100 V	200 A
	150 V	67 A		150 V	100 A		150 V	134 A
	300 V	34 A		300 V	50 A		300 V	68 A
	600 V	17 A		600 V	25 A		600 V	34 A
	1000 V	10 A		1000 V	15 A		1000 V	20 A
	1500 V	7 A		1500 V	10 A		1500 V	14 A
