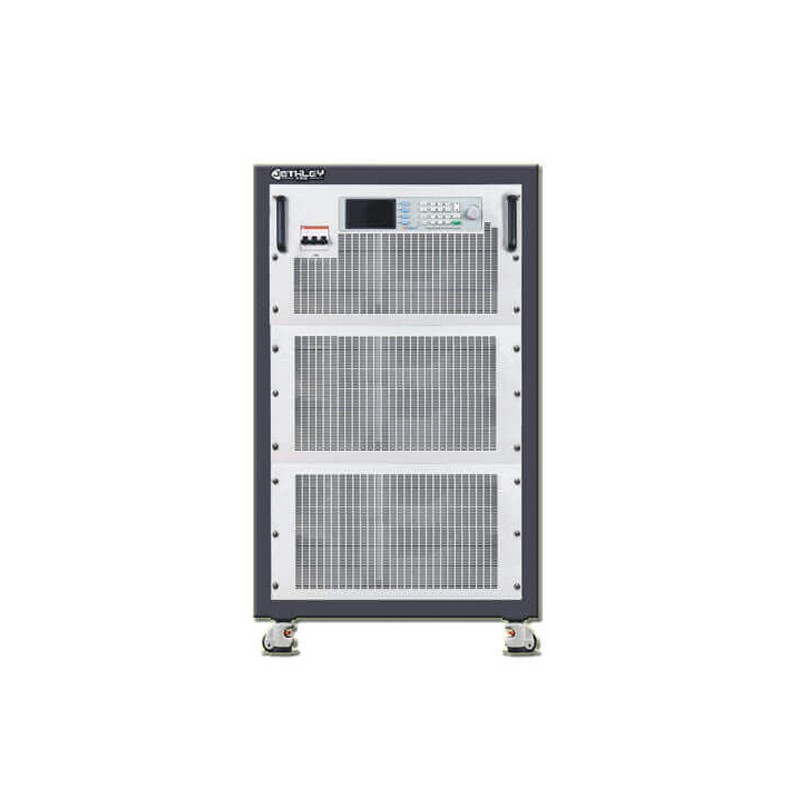

AS8000系列单/三相多功能可编程交直流电源采用高速DSP+FPGA控制技术,可输出纯交流电、纯直流电、交直流混合电，可精密量测电气参数；主动PFC设计,输入功率因数高，对电网污染小，输出波形品质高，动态响应速度快出，可模拟电网的电压扰动、频率扰动、三相不平衡、可为用电设备模拟输出正常或者异常等电源输入，满足用电设备输入测试要求。
产品特点
采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
交/直流输出，可设置或直流输出，也可设定交直流混合输出模式；
输出频率10-500Hz(10-1200Hz选配），具有0.001 Hz/10ms可变，可轻易精确做过欠频实验，防孤岛实验；
支持LIST、STEP、PULSE三大模式，具有9组记忆，一次可执行100组不同电压、频率、上升时间、运行时间设定，并可连续做999999次循环测试;运行时间最短可以设定1ms,可模拟恶劣市电测试，实现突波、陷波功能；实现电压、频率渐变、步阶、突波、陷波功能；
技术参数
型号Model | AS8001 | AS8002 | AS8003 | AS8005 | AS8010 | AS8015 | AS8020 | AS8030 | AS8050 | AS8100 |
容量Power | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 15KVA | 20KVA | 30KVA | 50KVA | 100KVA |
制作方式Working | SPWM(正弦脉宽调制) |
输入 INPUT | 相数 Phase | 1φ2W+PE 单相两线+地线 | 3φ4W+PE 三相四线+地线 |
电压 Voltage | 220V±15% | 380V±15% |
频率Frequency | 47Hz - 63Hz |
功率因数 PFC | ≥0.98主动PFC |
交流输出 AC OUTPUT | 相数Phase | 3φ4W+PE 三相四线+地线 |
相电压Phase Voltage | 低档0-150.0VAC/高档0-300.0VAC |
频率Frequency | 10-500z，0.1Step |
最大相电流 Current | 低档 | 8.4 | 16.8 | 25A | 42A | 84A | 126A | 168A | 252A | 420A | 840A |
高档 | 4.2 | 8.4 | 12.5 | 21A | 42A | 63A | 84A | 126A | 210A | 420A |
直流输出 DC OUTPUT | 电压 Voltage | 0-424V |
稳压精度 Resolution | ±0. 2%FS (FS Resistor Load ) |
稳流精度Resolution | ±0. 2%FS (FS Resistor Load ) |
LCD显示 Display | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF、无功功率Q |
电源稳压率Voltage Regulation | 0.1% |
负载稳压率Load Regulation | 1% |
频率稳定度Frequency Regulation | 0.01% |
电压解析度Voltage Resolution | 0.1V |
频率解析度Frequency Resolution | 0.001Hz |
波形失真度T.H.D | 0.5%(纯阻性负载) |
电流解析度Current Resolution | 0.001A | 0.01A |
测量 精确度 | 电压Voltage | 0.2%FS+5dgt |
电流Current | 0.3%FS+5dgt |
功率Watte | 0.3%FS+5dgt |
频率Frequency | 0.01%FS+5dgt |
设定 精确度 | 电压Voltage | 0.1% |
频率Current | 0.01% |
可编程组数 | 步阶LIST | 共100组，每组可运行电压、运行频率、步阶时间；最小时间设定10mS；循环次数999999 |
渐变STEP | 共100组，每组可运行起始电压、终止电压，线性变化时间；最小时间设定10mS；循环次数999999 |
存储组数Memory | 共9组，每组可记忆电压、频率值，可方便调用 |
谐波编辑 Harmonics Editor | 可编辑任意谐波2-49次 |
启始角度 Start angle | 0-360℃ |
通讯接口Interface | RS232C 【IEEE488. 2(GPIB)可选】 |
限流设定I-LIM Set | O-Max Current（超过电流设定值电源保护，停止输出） |
限压设定V-LIM Set | O-Max Voltage（超过电压设定值电源保护，停止输出） |
其它 |
保护 Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit |
冷却方式 Cooling | 风扇强制冷却 |
运行环境Environment | -10～45℃ 0-90%RH |
