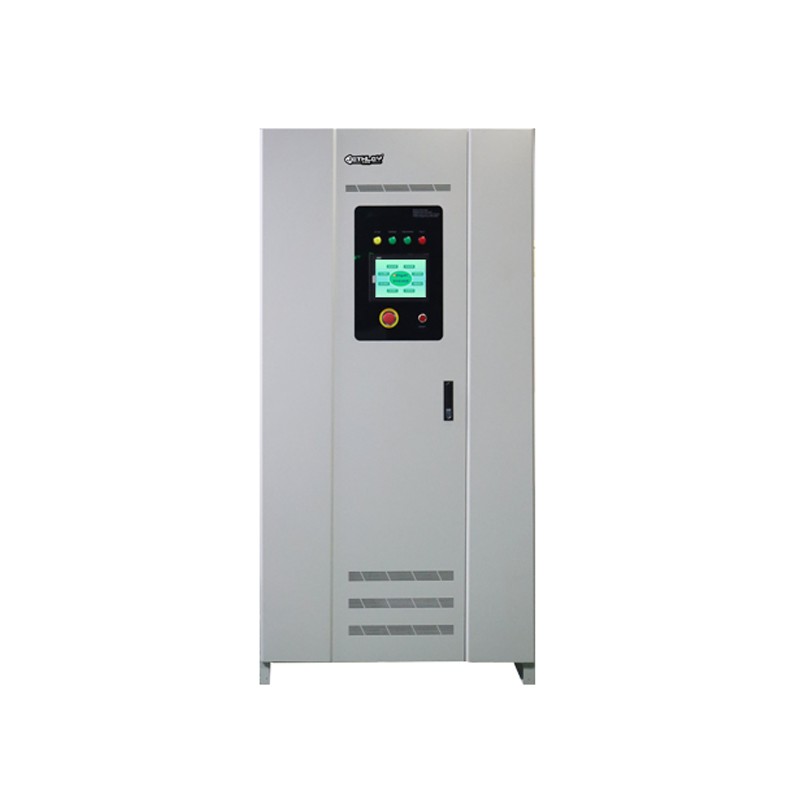

回馈式直流电子负载BPDC1000-DE型

首页

产品

型号:	BPDC1000-DE

索取资料及报价

产品介绍

BPDC1000-DE系列回馈式直流电子负载采用单/PFC回馈式设计,纯数字化PWM整流技术,功率因数高，对电网污染小，输出精度高，动态响应速度快，能量100%回馈电网；具有恒压、恒流、恒功率、恒阻多种工作模式，广泛应用于直流充电桩老化、燃料电池发动机测试、燃料电池DCDC测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测试。

产品特点

单/三相P.F.C回馈设计, 采用DC/DC双向变换双级电路,电气完全隔离;

负载具备电源和负载双模式运行;

电源模式：具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性;

负载模式：具有恒压、恒流、恒功率、恒阻多种工作模式;

能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;

智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制;

具有恒压恒流功能,且电压电流可以0-额定值全量程调节,电源/负载可双模式运行;

整机具有手动控制功能和自动控制功能;

动力接入和输出接口，具有电气安全防护功能;

设备具有缺相、过流、过压、过载和短路保护功能;

可按照客户需求定制

技术参数

型号		BPDC1050-DE	BPDC1100-DE	BPDC1150-DE	BPDC1200-DE	BPDC1300-DE	BPDC1500-DE
容量		50KW	100KW	150KW	200KW	300KW	500KW
交流特性	相数	3φ4W+PE 三相四线+地线
	电压	380V±15%
	频率	47 Hz – 63 Hz
	功率因素	≥0.99 (额定功率）
	电流谐波	＜3%（额定功率）;放电能量高品质100 %回馈电网，高效节能，对电网无污染
电源模式
输出	电压 Voltage	电流 Current
	0 – 500 V	±0 – 150 A	±0 – 300 A	±0 – 450 A	–	–	–
	0 – 800 V	±0 – 90 A	±0 – 180 A	±0 – 270 A	±0 – 360 A	±0 – 540 A	±0 – 900 A
	0 – 1200 V	±0 – 60 A	±0 – 120 A	±0 – 180 A	±0 – 240 A	±0 – 360 A	±0 – 600 A
负载模式
定电压模式	量程	0-额定电压
	分辨率	0.1V
	设定/回读精度	≤0.1%FS
定电流模式	量程	0-额定电流
	分辨率	0.1A
	设定/回读精度	≤0.1%FS
定功率模式	量程	0-额定功率
	分辨率	0.1KW
	设定/回读精度	≤0.5%FS
定电阻模式	量程	1Ω-1KΩ
	分辨率	0.01Ω
	设定/回读精度	≤0.1%FS
电压纹波rms		0. 2% FS(满量程）
电流纹波rms		0.3 % FS(满量程）
电源调整率		±0.1 % FS
负载调整率		± ≤0.1 %
时间精度		Setting 0 . 1 sec+ 0 . 1 %
电压解析度		V0＜1000 V: 0.1 V； V 0≥1000 V: 1 V
电流解析度		输出 Io＜ 10 A:分辨率0 . 001 A；输出100＞ Io≥ 10 A:分辨率0 . 01 A；输出1000 A＞Io≥100 A:分辨率0 . 1 A；输出Io≥1000 A:分辨率1 A；
通讯接口		RS 232 C【IEEE 488 . 2 ( GPIB)可选】
限流设定		0-Max Current（超过电流设定值电源保护，停止输出）
限压设定		0-Max Current（超过电压设定值电源保护，停止输出）
保护		过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit
冷却方式		风扇强制冷却
运行环境		0 – 40℃(室外-20℃ – 50℃需定制) 20-90%RH
