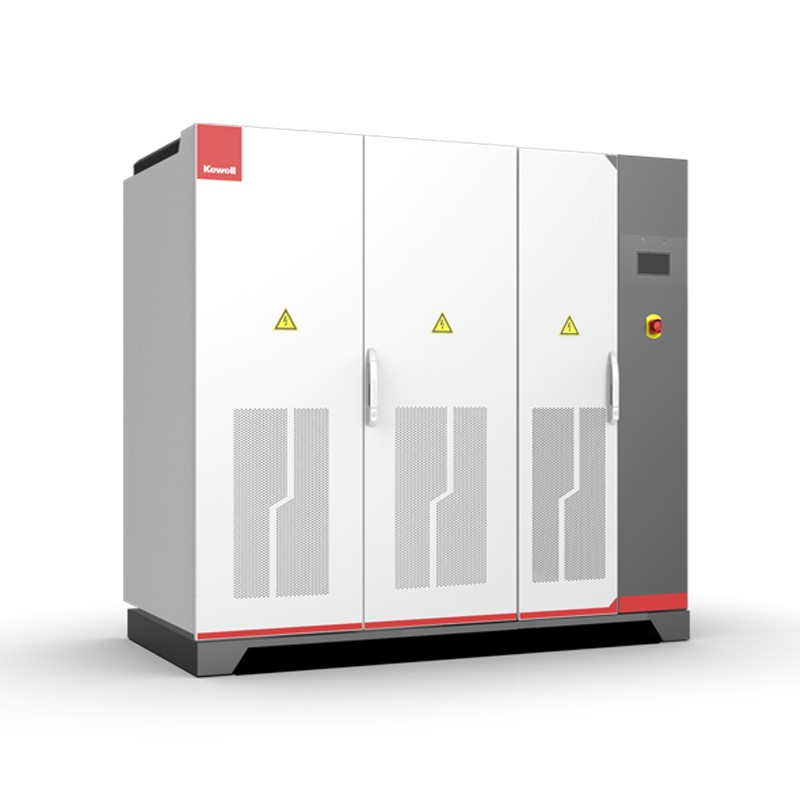

A1000系列可回馈交流模拟电网电源
A1000系列可回馈交流模拟电网电源为两级变换架构的高精度、可编程模拟电网输出电源，三相独立可调。在精度及电压响应等方面具有优越的性能，具有多种编程模式，可模拟电网中电压和频率的扰动特性。同时具备谐波叠加、低电压穿越及闪变等模式，可以满足光伏并网逆变器、储能变流器、双向充电机、风电变流器等的研发及生产测试。
A1000系列 产品特点
支持同规格设备多机并联扩容
输出瞬态特性好，电压跳变（上升和下降）≤2ms
输出波形失真小，THD≤1%（线性负载）
全面的保护功能，支持OVP/OCP/OTP/OPP
输入功率因素及电流总谐波失真特性好
输出电压、电流精度高
标配多种通讯接口包括LAN、RS485等

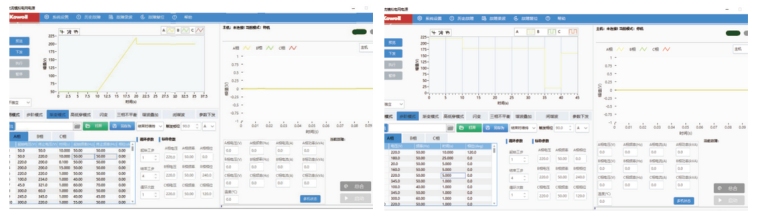

产品界面
A1000系列 技术参数
型号 | 额定容量 [kVA] | 额定电流* [A] | 额定电压* [V](L-N) | 输出频率* [Hz] | 输出形式 | 电压范围 [V](L-N) |
A1000-45-345-33-KAC | 45 | 68 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-75-345-33-KAC | 75 | 113 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-150-345-33-KAC | 150 | 227 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-150-690-33-KAC | 125 | 400 | 3φ4W | 5-690 |
A1000-300-345-33-KAC | 300 | 454 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-300-690-33-KAC | 250 | 400 | 3φ4W | 5-690 |
A1000-400-345-33-KAC | 400 | 606 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-400-690-33-KAC | 333 | 400 | 3φ4W | 5-690 |
A1000-500-345-33-KAC | 500 | 757 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-500-690-33-KAC | 417 | 400 | 3φ4W | 5-690 |
A1000-800-345-33-KAC | 800 | 1212 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-800-690-33-KAC | 667 | 400 | 3φ4W | 5-690 |
A1000-1200-345-33-KAC | 1200 | 1818 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-1200-690-33-KAC | 1000 | 400 | 3φ4W | 5-690 |
A1000-1500-345-33-KAC | 1500 | 2272 | 220 | 40-70 | 3φ4W | 5-345 |
A1000-1500-690-33-KAC | 1250 | 400 | 3φ4W | 5-690 |
| 输入要求 |
电网相数 | 3φ3W+PE |
电网电压 | 380V±15% |
电网频率 | 50Hz±5Hz |
通讯和接口 |
本地操作 | 大屏幕液晶 |
远程通讯 | RS485/LAN/CAN |
其他接口 | 外部急停、故障信号 |
绝缘电阻 | ≥20MΩ(500Vdc) |
耐压性能‘ | 2000Vac rms(60s,无飞弧、击穿) |
冷却方式 | 强制风冷 |
环境温度 | -10～ 40℃ |
相对湿度 | 0-90%RH (25℃非凝结） |
海拔 | ≤2000m |
输出特性 |
输出电压 | 波形 | 标准正弦波 |
电压精度 | ±0.2%.FS（线性负载） |
设定分辨率 | 0.1V |
负载调整率 | 0.2%.FS |
波形失真度 | ≤1%（线性负载） |
电压变化速率 | ≤2ms (10%-90%变化)，频率可同时跳变 |
输出电流 | 电流精度 | ±0.5.%.FS〔线性负载) |
显示分辨率 | 0.01A |
输出频率 | 频率精度 | ±0.01% |
分辨率 | 0.001Hz |
输出相位 | 相位调节步长 | 0.1° |
相位调节范围 | 360° |
| 功能描述 |
步阶模式 | 共100组，每组可记忆电压、频率及步阶运行时间 |
渐变模式 | 共100组，每组可记忆电压、频率及渐变运行时间 |
谐波叠加 | 可编辑任意电压谐波2-50次， 满足NB/T32004-2018标准测试要求 |
间谐波 | 间谐波注入功能 |
电压闪变模拟 | 可编辑模拟满足NB/T32004-2018标准测试要求 |
高/低电压穿越 | 多国标准（中国、德国、美国)，自定义 |
