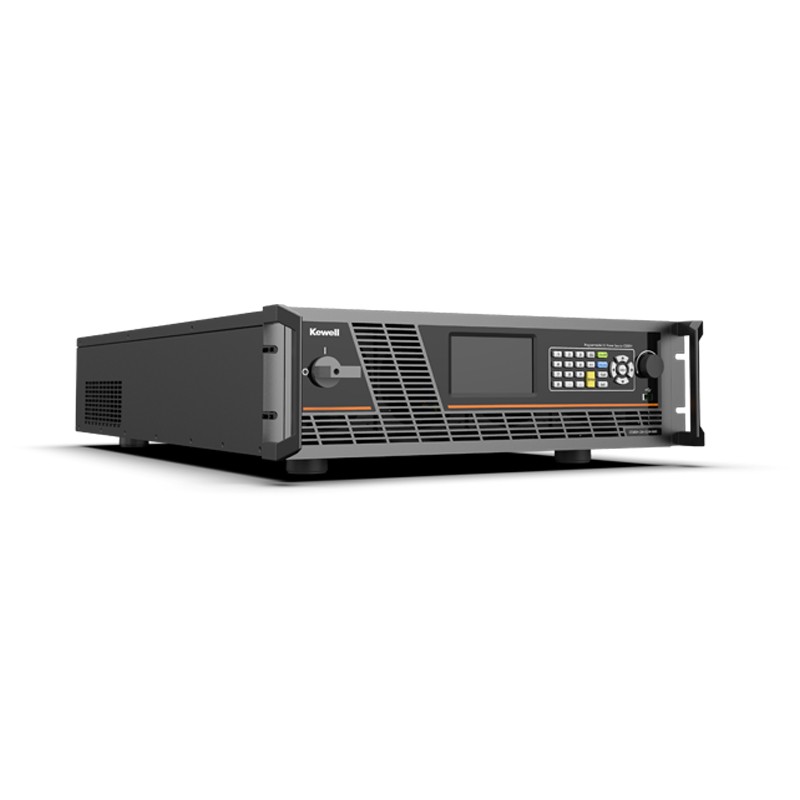

C3000H/C3100H系列高精度可编程直流电源
C3000H/C3100H系列高精度可编程直流电源提供稳定的输出电压范围高达1500V及单机输出功率高达18kW的自动量程输出。通过简易并联，功率可扩展至180kW。直流电源主要由输入可控整流AC-DC电路、DC-DC电路以及控制通讯电路三部分构成，采用移相全桥软开关技术，使电源效率高达95%。提供多种标准控制接口，丰富人机交互体验，紧凑的3U高功率密度设计，满足客户对于测试场地要求，可广泛应用于汽车电子、半导体测试、电气器件测试及其他通用测试。
C3000H/C3100H系列 产品特点

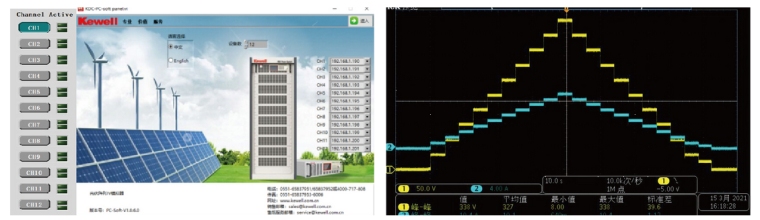

产品界面
C3000H/C3100H系列 技术参数
型号 | C3000H-15K-1000-0035-F0 | C3000H-18K-1000-0030-F0 | C3000H-15K-1500-0035-F0 | C3000H-18K-1500-0030-F0 |
额定值范围 | 电压 | 1000V | 1000V | 1500V | 1500V |
电流 | 35A | 30A | 35A | 30A |
功率 | 15kW | 18kW | 15kW | 18kW |
精确度 | 电压 | 0.05%F.S.+5dgt |
电流 | 0.2%F.S.+5dgt |
纹波 | 电压 | ≤400mV (rms)&2.4V(p-p) |
电流 | ≤26mA (rms) |
斜率 | 电压（空载) | 0.001V/ms～ 10V/ms |
电压（满载) | 0.001V/ms～ 10V/ms |
下降时间 | 电压（空载) | ≤2s |
动态响应时间 | | ≤1.5ms |
交流输入 | 电压 | 342～462Vac |
频率 | 45Hz ～ 65Hz |
效率 | 95% |
机箱尺寸(mm) | 736(D)*445(W)*132.5(H) |
重量〔净面) | 46kg |
C3100H高精度可编程直流源的主要技术规格如下：
型号 | C3100H-5K -0100-0200 | C3100H-10K -0100-0400 | C3100H-15K -0100-0600 |
颉定值 | 输出电压 | 100V | 100V | 100V |
输出电流 | 200A | 400A | 600A |
输出功率 | 5kW | 10kW | 15kW |
精确度 | 电压 | ≤0.02%F.S. |
电流 | ≤0.1% F.S |
纹波 | 电压Vpp | <100mv | <100mV | <100mV |
电压（rms) | 20mV | 20mV | 20mV |
电流(rms) | <200mA | < 200mA | <200mA |
斜率 | 电压（空载) | 0.001V/ms ～ 10V/ms | 0.001V/ms～ 10V/ms | 0.001V/ms - 10V/ms |
电压（满载) | 0.001V/ms 5V/ms | 0.001V/ms 5V/ms | 0.001V/ms 5V/ms |
电流 | 0.001～450A/ms | 0.001～450A/ms | 0.001～450A/ms |
动态响应时间 | <500μs |
交流输入 | 电压 | 342～ 528Vac |
频率 | 47Hz～ 63Hz |
效率 | 92% |
机箱尺寸(mm) | 699(D)*445(W)*133(H) |
重量（净重) | ≈33kg | ≈35kg | ≈37kg |
