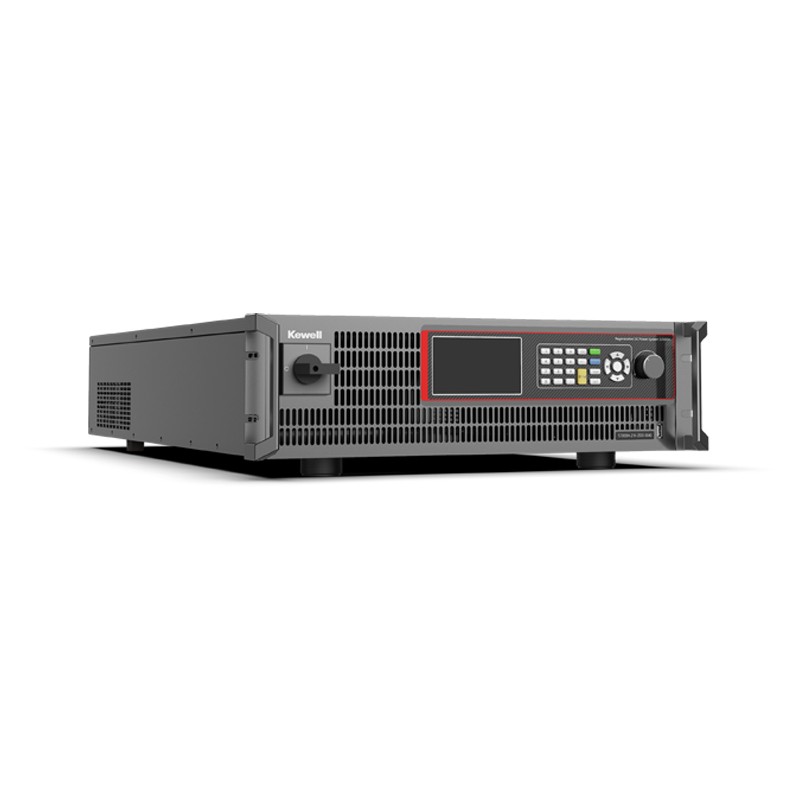

S7000/S7100系列回馈型可编程直流电源
S7000/S7100是一款带回馈功能的双向高精度可编程直流电源，作为直流源使用支持双象限的能量流动。该机型具有高转换效率，高功率密度的特点，3U的尺寸可以支持30kW的功率，高达2000V的输出电压，并且该机型还支持多机并联功能。人机界面同时支持彩色触摸屏和按键旋钮两种操作方式，满足客户的不同使用习惯。可应用于新能源电池测试，储能逆变器测试，汽车电子测试等多个领域，为不同类型的产品提供全面丰富，高效可靠的测试方案。
产品界面
S7000/S7100系列 技术参数
型号 | S7000-7K5 -0750-0040 | S7000-15K -0750-0080 | S7000-30K -0750-0120 | S7000-15K -1500-0040 | S7000-21K -2000-0040 | S7000-30K -2000-0040 | S7000-30K -2000-0060 |
额定值 | 输出电压 | 750V | 750V | 750V | 1500V | 2000V | 2000V | 2000V |
输出电流 | 40A | 80A | 120A | 40A | 40A | 40A | 60A |
输出功率 | 7.5kW | 15kW | 30kW | 15kW | 21kW | 30kW | 30kW |
精确度 | 电压 | | ≤0.05%F.S. |
电流 | ≤0.1%F.S. |
纹波 | 电压Vpp (20MHz) | <1000mV | <3000mV | <3000mV | <3000mV | <3000mV | <3000mV | <3000mV |
电压(rms) | <200mV | <300mV | <300mV | <400mV | <400mV | <400mV | <400mV |
电流(rms) | <40mA | <100mA | <100mA | <35mA | <35mA | <35mA | <60mA |
斜率 | 电压（空载） | 0.001V/ms ～80V/ms | 0.001V/ms ～200V/ms | 0.001V/ms ～200V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms - 200V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms ～200V/ms |
电压（满载） | 0.001v/ms～ 30v/ms | 0.001V/ms～90V/ms |
电流 | 0.001～20A/ms | 0.001～40A/ms | 0.001～60A/ms | 0.001 ～ 20A/ms | 0.001 ～ 20A/ms | 0.001 ～ 20A/ms | 0.001 ～20A/ms |
动态响应时间 | <1ms |
效率 | ≈95% |
| 机箱尺寸(mm) | 733(D)*445(W)*132.5(H) |
| 重量（净重） | ≈40kg | ≈45kg | ≈50kg | ≈45kg | ≈50kg |
型号 | S7100-5K-0100-0200 | S7100-10K-0100-0400 | S7100-15K-0100-0600 |
| 额定值 | 输出电压 | 100V | 100V | 100V |
| 输出电流 | 200A | 400A | 600A |
输出功率 | 5kW | 10kW | 15kW |
精确度 | 电压 | ≤0.02%F.S. |
电流 | ≤0.1%F.S. |
纹波 | 电压Vpp (20MHz) | <100mV | <100mV | <100mV |
电压(rms) | <20mV | <20mV | <20mV |
| 电流(rms) | <200mA | <200mA | <200mA |
斜率 | 电压（空载) | 0.001V/ms ～ 10V/ms | 0.001V/ms～ 10V/ms | 0.001V/ms ～ 1oV/ms |
| 电压（满载） | 0.001V/ms～5V/ms | 0.001V/ms～5V/ms | 0.001V/ms～5V/ms |
| 电流 | 0.001～450A/ms | 0.001～450A/ms | 0.001～450A/ms |
动态响应时间 | <500μs |
效率 | 92% |
机箱尺寸(mm) | 699(D)*445(W)*133(H) |
重量（净重) | ≈33kg | =35kg | ≈37kg |
