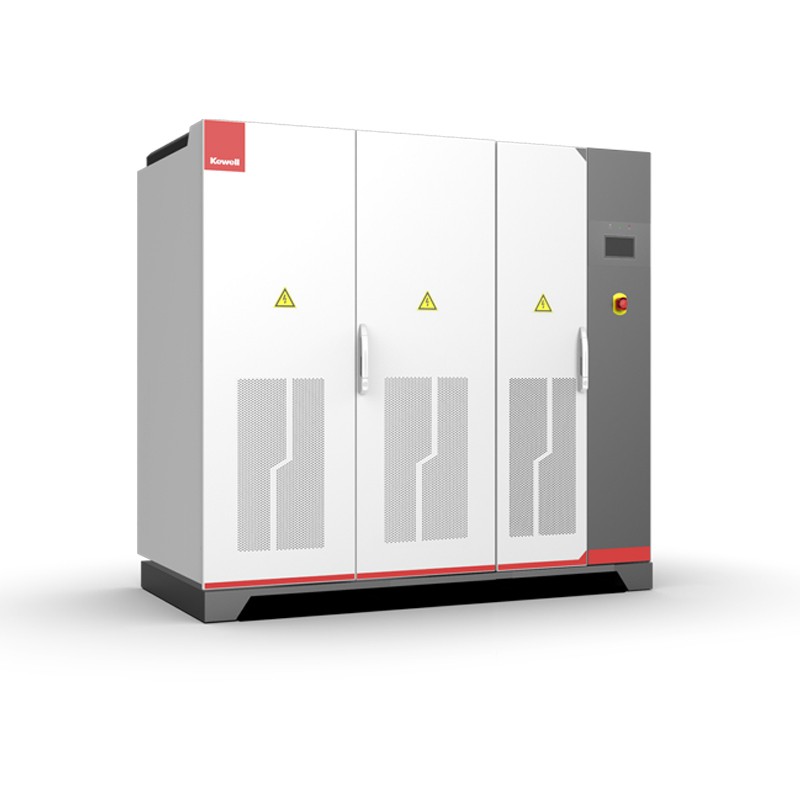

KAC系列 可回馈交流模拟电网电源
KAC系列为两级变换架构的高精度、可编程模拟电网输出电源，三相独立可调。在精度及电压响应等方面具有更优越的性能，具有多种编程模式，可模拟电网中电压和频率的扰动特性。同时具备谐波叠加、低电压穿越及闪变等模式，。可以满足光伏并网逆变器、储能变流器、双向充电机、风电变流器等的研发及生产测试。
产品特点
支持同规格设备多机并联扩容
输出瞬态特性好，电压跳变（上升和下降）≤2ms
输出波形失真小，THD≤1%（线性负载）
全面的保护功能，支持OVP/OCP/OTP/OPP
输入功率因素及电流总谐波失真特性好
输出电压、电流精度高
标配多种通讯接口包括LAN、RS485等
型号参数
型号 | 额定容量 [kVa] | 额定电流* [A] | 额定电压* [V] | 输出频率* [Hz] | 输出形式 | 电压范围 [V] |
KAC-75-345-33 | 75 | 113 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-150-345-33 | 150 | 227 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-150-690-33 | 125 | 400 | 5-690 |
KAC-300-345-33 | 300 | 454 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-300-690-33 | 250 | 400 | 5-690 |
KAC-400-345-33 | 400 | 606 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-400-690-33 | 333 | 400 | 5-690 |
KAC-500-345-33 | 500 | 757 | 220 400 | 40-70 | 3φ4W | 5-345 |
KAC-500-690-33 | 417 | 5-690 |
KAC-800-345-33 | 800 | 1212 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-800-690-33 | 667 | 400 | 5-690 |
KAC-1200-345-33 | 1200 | 1818 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-1200-690-33 | 100o | 400 | 5-690 |
KAC-1500-345-33 | 1500 | 2272 | 220 | 40-70 | 3φ4W | 5-345 |
KAC-1500-690-33 | 1250 | 400 | 5-690 |
备注：*上表中电压、电流及频率等均可根据客户需求进行个性化定制
输出电压 | 波形 | 标准正弦波 |
电压精度 | ±0.2%FS（线性负载） |
分辨率 | 0.1V |
负载调整率 | 0.2%·FS |
波形失真度 | ≤1%（线性负载） |
电压变化速率 | ≤2ms (10%-90%变化)，频率可同时跳变 |
输出电流 | 电流精度 | ±0.5%·FS（线性负载) |
显示分辨率 | 0.1A |
输出频率 | 频率精度 | ±0.01Hz |
分辨率 | 0.01Hz |
输出相位 | 相位调节步长 | 0.1° |
相位调节范围 | 360° |
输入要求 |
电网相数 | 3p3W +PE |
电网电压 | 380V±15% |
电网频率 | 50Hz±5Hz |
|
回馈特性 |
回馈功率 | 全功率段能量回馈 |
电流失真 | ≤3%(总电流波形) |
功率因数 | ≥0.99 |
|
通讯和接口 |
本地操作 | 大屏幕液晶 |
远程通讯 | RS485/LAN* |
其他接口 | 外部急停、故障信号 |
|
安全和环境 |
绝缘电阻 | ≥20MQ(5o0Vdc) |
耐压性能 | 200oVac rms(60s，无飞弧、击穿） |
冷却方式 | 强制风冷 |
环境温度 | -10 ～ 40°℃ |
相对湿度 | 0-90%RH(25°℃非凝结） |
海拔 | ≤2000m |
